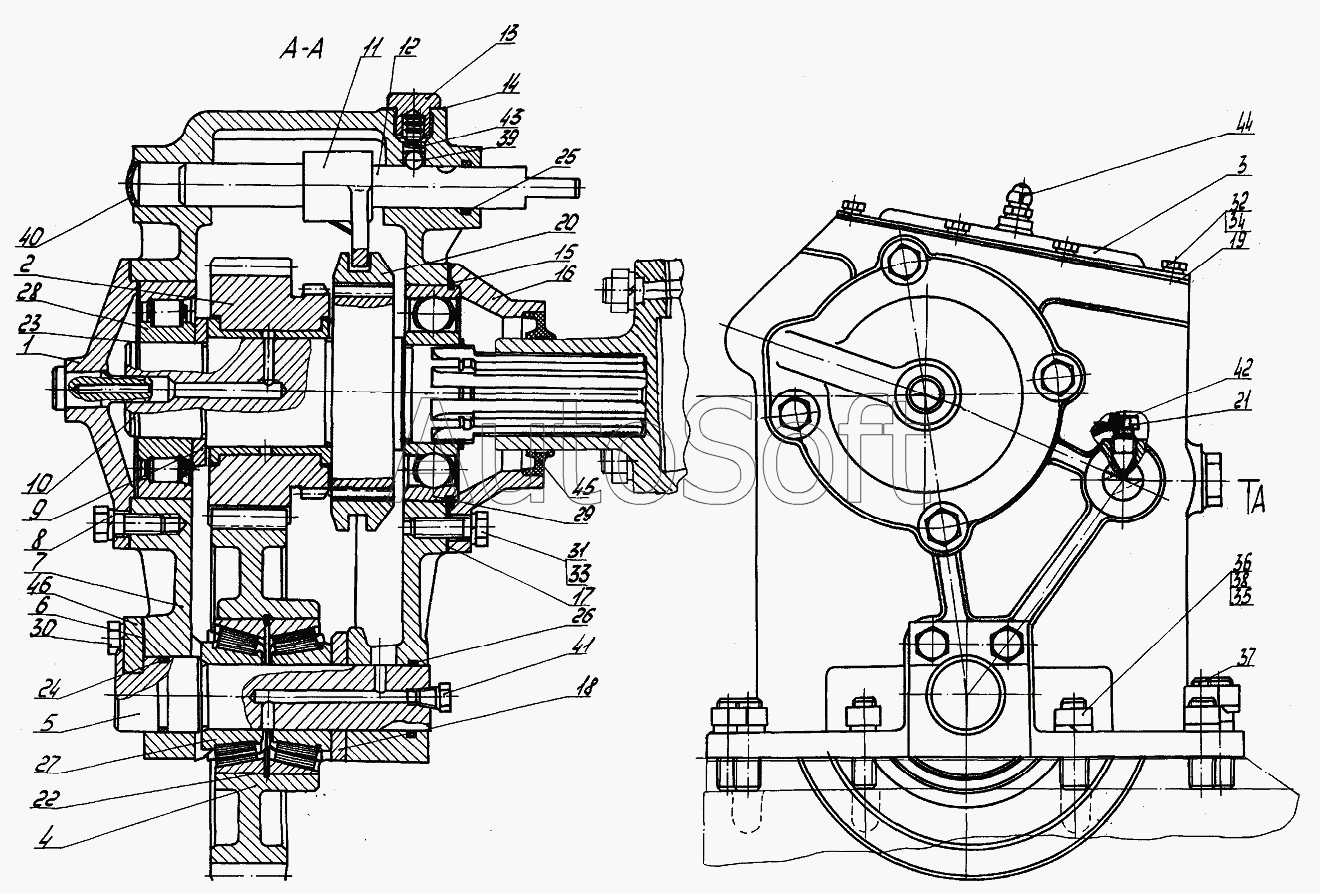

Каталог запасных частей к технике: Геомаш АЗА-3 (2010). Коробка отбора мощности
35
24
25
26
27
28
29
30
31
32
33
34
23
36
37
38
39
40
41
42
43
44
45
46
12
1
2
3
4
5
6
7
8
9
10
11
ЛБУ45-1
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЛБУ45-1 | Л***1 | Коробка отбора мощности | |
| 1 | Л***1 | Крышка в сборе | |
| 2 | Л***2 | Шестерня ведомая в сборе | |
| 3 | Л***А | Крышка в сборе | |
| 4 | Л***1 | Шестерня | |
| 5 | Л***2 | Ось | |
| 6 | Л***3 | Прокладка | |
| 7 | Л***4 | Картер коробки | |
| 8 | Л***5 | Прокладка | |
| 9 | Л***6 | Шайба | |
| 10 | Л***7 | Вал | |
| 11 | Л***8 | Вилка | |
| 12 | Л***9 | Валик | |
| 13 | Л***0 | Пробка | |
| 14 | Л***1 | Прокладка | |
| 15 | Л***3 | Кольцо установочное | |
| 16 | Л***4 | Крышка | |
| 17 | Л***5 | Прокладка | |
| 18 | Л***6 | Шайба | |
| 19 | Л***7 | Прокладка | |
| 20 | Л***7 | Муфта переключения | |
| 21 | Л***4 | Болт стопорный | |
| 22 | К***2 | Кольцо 72 | |
| 23 | К***5 | Кольцо Б45 | |
| 24 | К***2 | Кольцо 028-036-46-2-2 | |
| 25 | К***2 | Кольцо 018-022-25-2-2 | |
| 26 | К***2 | Кольцо 030-038-46-2-2 | |
| 27 | П***6 | Подшипник №7606 | |
| 28 | П***9 | Подшипник №12309 | |
| 29 | П***9 | Подшипник №50309 | |
| 30 | Б***9 | Болт М10х25.58.09 | |
| 31 | Б***9 | Болт М10х30.58.09 | |
| 32 | Б***9 | Болт М6х12.58.09 | |
| 33 | Ш***9 | Шайба 10.65Г.09 | |
| 34 | Ш***9 | Шайба 6.65Г.09 | |
| 35 | Ш***9 | Шайба 12.65Г.09 | |
| 36 | М***9 | Шпилька М12х1,25х30 12/20 66.09 | |
| 37 | М***9 | Шпилька М12х1,25.6gx42.12/20.66.09 | |
| 38 | Г***9 | Гайка М12х1,25.6.09 | |
| 39 | Ш***Р | Шарик Б 9.525 мм Р | |
| 40 | З***п | Заглушка 22-08кп | |
| 41 | Б***2 | Пробка | |
| 42 | П***а | Проволока | |
| 43 | А***4 | Пружина | |
| 44 | 3***П | Клапан предохранительный | |
| 45 | 5***А | Сальник в сборе | |
| 46 | Л***5 | Планка |
