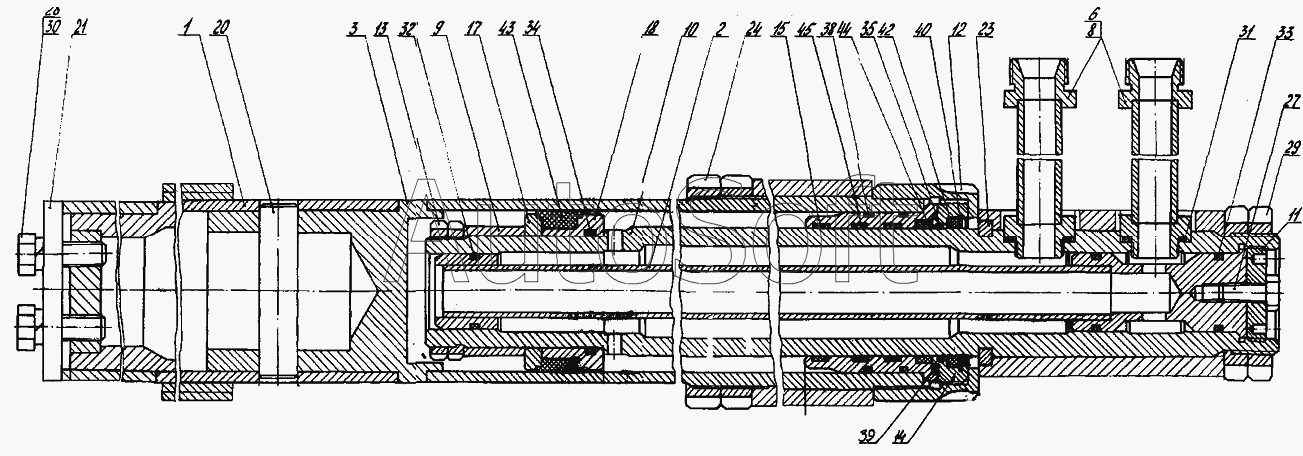

Каталог запасных частей к технике: Геомаш АЗА-3 (2010). Цилиндр подачи
34
24
27
28
29
30
31
32
33
23
35
38
39
40
42
43
44
45
12
1
2
3
6
8
9
10
11
Ш4.07.00.000А
13
14
15
17
18
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ш4.07.00.000А | Ш***А | Цилиндр подачи | |
| 1 | Ш***0 | Труба в сборе | |
| 2 | Ш***0 | Маслопроводы | |
| 3 | Ш***А | Цилиндр в сборе | |
| 6 | Л***Б | Штуцер концевой | |
| 8 | Ш***1 | Штуцер | |
| 9 | Ш***А | Втулка | |
| 10 | Ш***3 | Шток | |
| 11 | Ш***4 | Гайка | |
| 12 | Ш***5 | Гайка цилиндра | |
| 13 | Ш***6 | Гайка | |
| 14 | Ш***5 | Втулка | |
| 15 | Ш***6 | Втулка цилиндра | |
| 17 | Г***6 | Кольцо поршня | |
| 18 | Г***7 | Втулка поршня | |
| 20 | Л***А | Палец | |
| 21 | Л***9 | Шайба | |
| 23 | Ш***3 | Кольцо упорное | |
| 24 | Ш***9 | Гайка | |
| 27 | Б***9 | Болт М12-6gx30.56.019 | |
| 28 | Б***9 | Болт М16-6gx45.56.019 | |
| 29 | Г***9 | Гайка М76х2-6Н.05.019 | |
| 30 | Ш***9 | Шайба 16.65Г.019 | |
| 31 | К***2 | Кольцо 030-038-46-2-2 | |
| 32 | К***2 | Кольцо 040-048-46-2-2 | |
| 33 | К***2 | Кольцо 042-050-46-2-2 | |
| 34 | К***2 | Кольцо 070-080-58-2-2 | |
| 35 | К***2 | Кольцо 080-090-58-2-2 | |
| 38 | К***2 | Кольцо 094-100-36-2-2 | |
| 39 | К***2 | Кольцо 100-108-46-2-2 | |
| 40 | К***5 | Кольцо В95 | |
| 42 | S***5 | Грязесъемник | |
| 43 | D***М | Манжета | |
| 44 | R***2 | Манжета | |
| 45 | I***2 | Кольцо |
