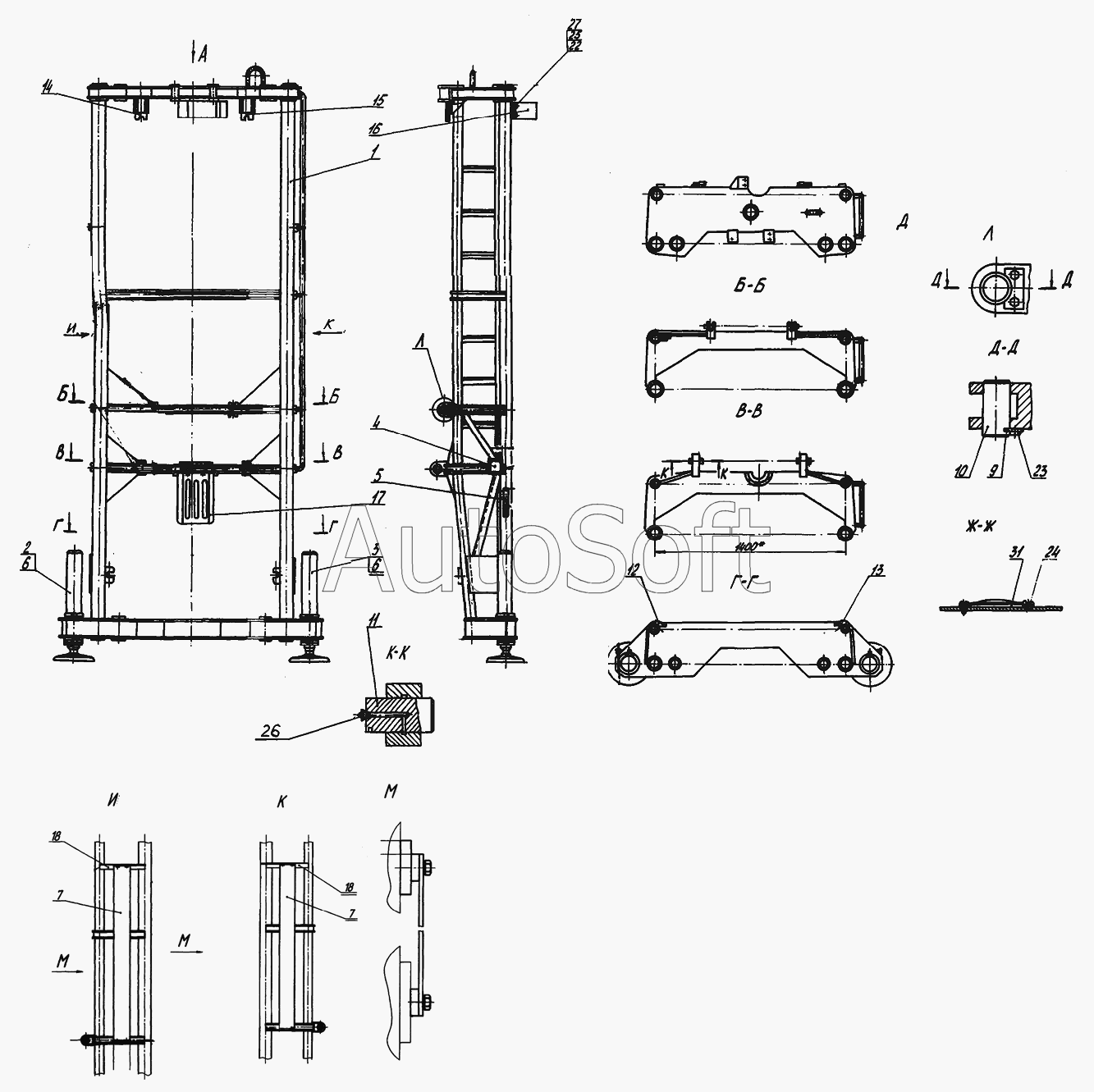

Каталог запасных частей к технике: Геомаш АЗА-3 (2010). Мачта с домкратами
13
31
27
26
25
24
23
22
18
18
17
16
15
14
АЗАБ.07.00.000
12
11
10
9
7
7
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| АЗАБ.07.00.000 | А***0 | Мачта с домкратами | |
| 1 | А***0 | Ферма | |
| 2 | А***0 | Домкрат левый | |
| 3 | А***0 | Домкрат правый | |
| 4 | А***0 | Табличка в сборе | |
| 5 | У***Е | Отвес | |
| 6 | Л***0 | Домкрат | |
| 7 | Т***0 | Табличка фирменная логотипная | |
| 9 | Л***1 | Ригель | |
| 10 | Л***2 | Ось | |
| 11 | Л***4 | Ось | |
| 12 | Л***8 | Башмак | |
| 13 | Л***9 | Башмак | |
| 14 | Л***8 | Планка левая | |
| 15 | Л***2 | Планка правая | |
| 16 | Л***0 | Ограждение | |
| 17 | Л***1 | Ограждение | |
| 18 | Л***1 | Планка | |
| 22 | Б***9 | Болт М8-6gx20.56.019 | |
| 23 | Б***9 | Болт М10-6gx16.56.019 | |
| 24 | В***9 | Винт В2.М6-6gx10.56.019 | |
| 25 | Г***9 | Гайка М8-6Н.8.019 | |
| 26 | М***6 | Масленка 1.3.Ц6 | |
| 27 | Ш***9 | Шайба 8.65Г.019 | |
| 31 | С***Е | Световозвращатель ФП310Е |
