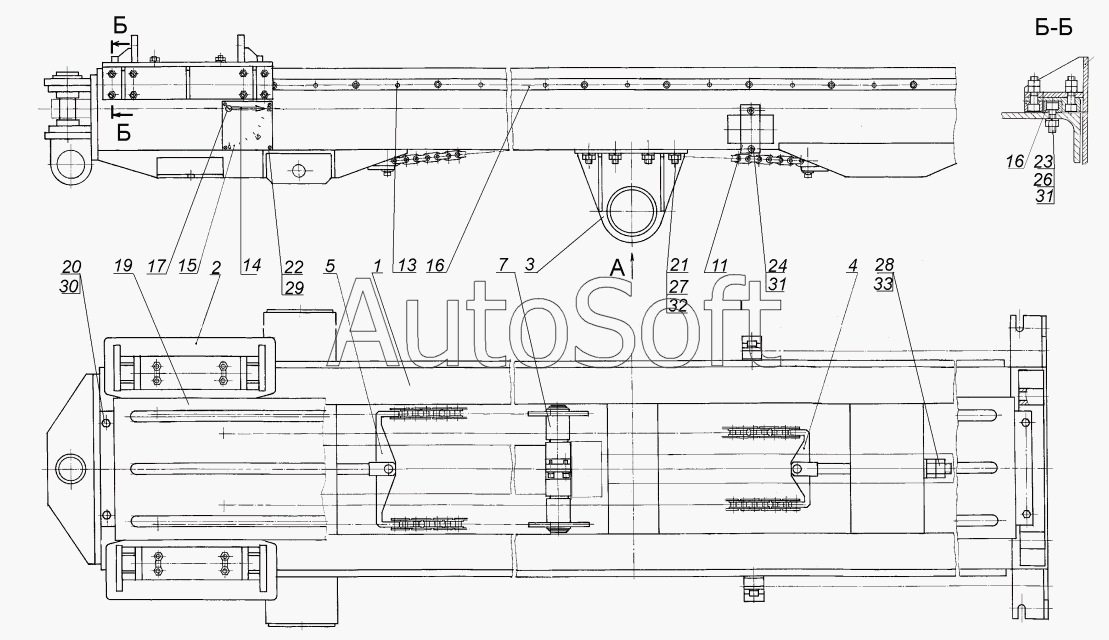

Каталог запасных частей к технике: Геомаш ББУ-000 "Опенок" (2004). Стойка с механизмом подачи
ББУ.01.000
1
2
3
4
5
7
11
13
14
15
16
16
17
19
20
21
22
23
24
26
27
28
29
30
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ББУ.01.000 | Б***0 | Стойка с механизмом подачи | |
| 1 | Б***0 | Каркас | |
| 2 | Б***0 | Каретка | |
| 3 | Б***0 | Опора | |
| 4 | Б***0 | Натяжитель | |
| 5 | Б***1 | Натяжитель | |
| 6 | Б***0 | Блок звездочек | |
| 7 | Б***1 | Блок звездочек | |
| 8 | Б***1 | Втулка | |
| 9 | Б***2 | Шайба | |
| 10 | Б***3 | Футорка | |
| 11 | Б***4 | Крышка | |
| 12 | Б***5 | Фланец | |
| 13 | Б***6 | Штифт | |
| 14 | Б***7 | Стрелка | |
| 15 | Б***8 | Табличка | |
| 16 | Б***9 | Рейка | |
| 17 | Б***1 | Винт | |
| 18 | Б***3 | Ось | |
| 19 | Б***4 | Шторка | |
| 20 | М***9 | Болт М6-6gх10.56.019 | |
| 21 | М***9 | Болт М10-6gх25.56.019 | |
| 22 | В***9 | Винт АМ3-6gх10.56.019 | |
| 23 | В***9 | Винт М8-6gх25.56.019 | |
| 24 | В***9 | Винт М8-6gх35.56.019 | |
| 25 | В***9 | Винт АМ5-6gх16.56.019 | |
| 26 | Г***9 | Гайка М8-6Н.6.019 | |
| 27 | Г***9 | Гайка М10-6Н.6.019 | |
| 28 | Г***9 | Гайка М16-6Н.6.019 | |
| 29 | Ш***9 | Шайба 3.65Г.019 | |
| 30 | Ш***9 | Шайба 6.65Г.019 | |
| 31 | Ш***9 | Шайба 8.65Г.019 | |
| 32 | Ш***9 | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 33 | Ш***9 | Шайба 16.01.8кп.019 | |
| 34 | Ш***9 | Шплинт 6.3х36.019 | |
| 35 | П***3 | Цепь ПР-15.87523 | |
| 36 | П***3 | Цепь ПР-15.875-23 | |
| 37 | С***3 | Звено С-ПР-15.875-23 |
