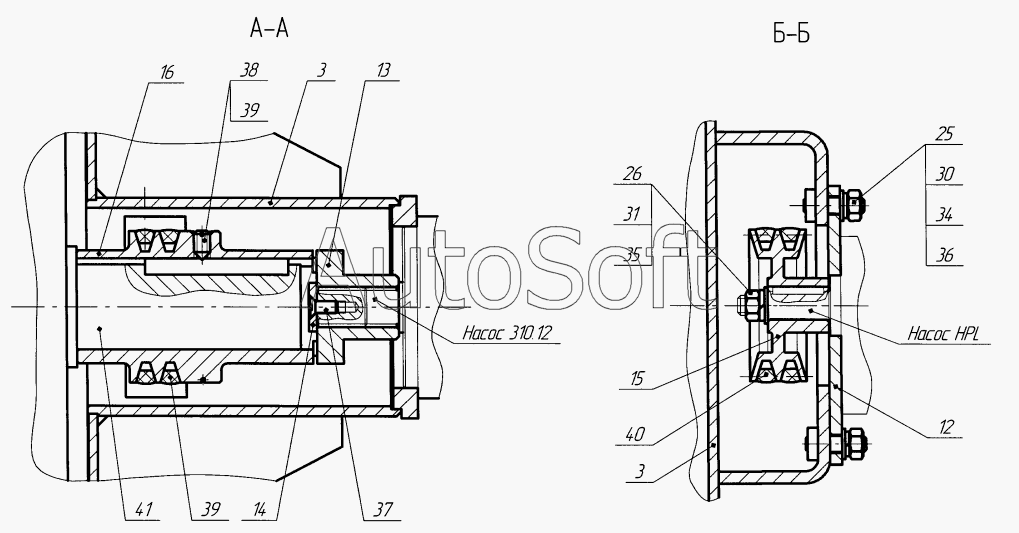

Каталог запасных частей к технике: Геомаш ББУ-000 "Опенок" (2004). Блок привода (с электродвигателем)
25
26
30
31
34
35
36
37
38
39
39
40
41
3
3
ББУ.04.000-01
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ББУ.04.000-01 | Б***1 | Блок привода | |
| 1 | Б***1 | Подставка | |
| 2 | Б***2 | Подставка | |
| 3 | Б***2 | Кронштейн насосов | |
| 4 | Б***1 | Цапфа | |
| 5 | Б***1 | Шайба | |
| 6 | Г***9 | Гайка М12-6Н.6.019 | |
| 7 | Г***9 | Гайка М16-6Н.6.019 | |
| 8 | Ш***9 | Шайба 12.65Г.019 | |
| 9 | Ш***9 | Шайба 16.65Г.019 | |
| 10 | Ш***9 | Шайба 12.01.019 | |
| 11 | Ш***9 | Шайба 16.01.019 | |
| 12 | Б***0 | Проставка | |
| 13 | Б***3 | Муфта | |
| 14 | Б***4 | Шайба | |
| 15 | Б***5 | Шкив | |
| 16 | Б***2 | Муфта | |
| 17 | Б***1 | Ручка | |
| 18 | Б***1 | Вставка | |
| 19 | Б***9 | Болт М6-6gх50.66.019 | |
| 20 | Б***9 | Болт М8-6gх25.66.019 | |
| 21 | С***4 | Колесо без кронштейна артикул С 54 | |
| 22 | Б***9 | Болт М10-6gх50.66.019 | |
| 23 | Б***9 | Болт М14-6gх55.66.019 | |
| 24 | Б***9 | Болт М18-6gх55.66.019 | |
| 25 | Г***9 | Гайка М8-6Н.6.019 | |
| 26 | Г***9 | Гайка М10-6Н.6.019 | |
| 27 | Г***9 | Гайка М14-6Н.6.019 | |
| 28 | Г***9 | Гайка М18-6Н.6.019 | |
| 29 | Ш***9 | Шайба 6.65Г.019 | |
| 30 | Ш***9 | Шайба 8.65Г.019 | |
| 31 | Ш***9 | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 32 | Ш***9 | Шайба 14.65Г.019 | |
| 33 | Ш***9 | Шайба 18.65Г.019 | |
| 34 | Ш***9 | Шайба 8.01.019 | |
| 35 | Ш***9 | Шайба 10.01.019 | |
| 36 | Ш***9 | Шпилька М8-6gх18.66.019 | |
| 37 | В***9 | ВинтА М6-6gх14.46.019 | |
| 38 | К***3 | Кольцо 75 II 01 3 | |
| 39 | В***9 | ВинтВ М8-6gх16.14Н.35.019 | |
| 40 | Р***0 | Ремень Z(0)-500 | |
| 41 | R***З | Двигатель RAM160 MB2УЗ, 220/380 В, 50Гц, IM 2001 |
