ББУ.05.000
15
18
19
21
21
22
23
24
25
26
27
27

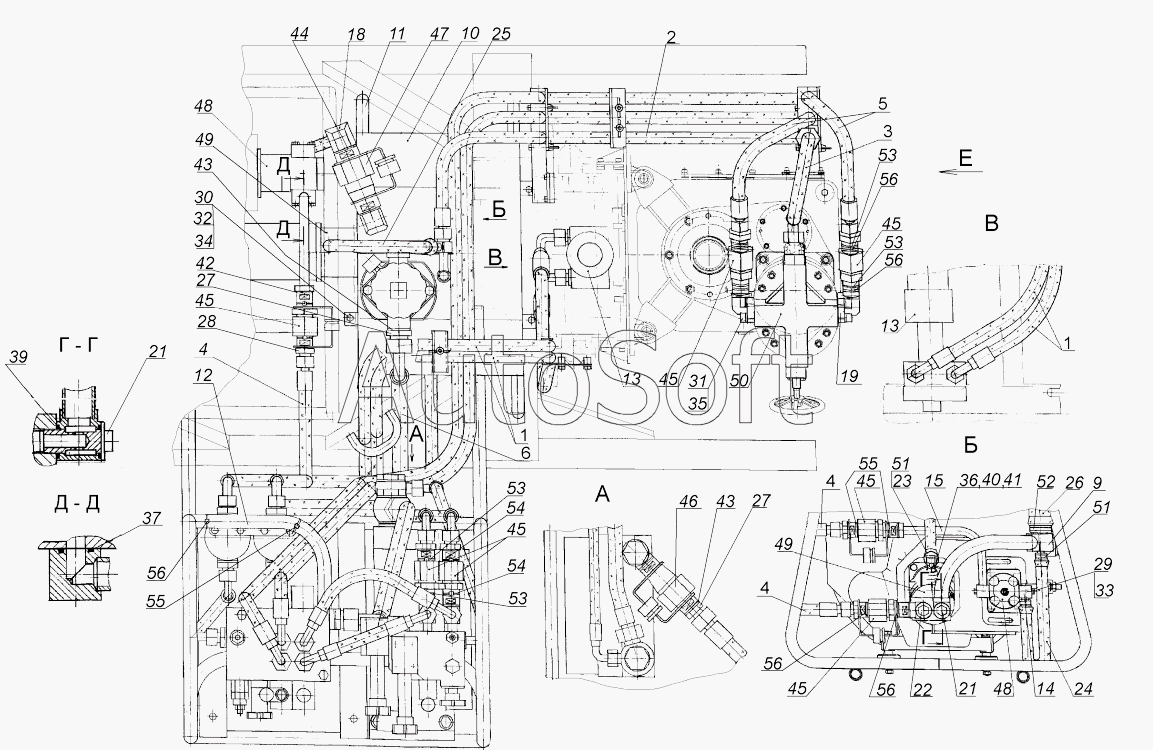

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ББУ.05.000 | Б***0 | Гидросистема | |
| 1 | Б***3 | Рукав dу12 | |
| 2 | Б***0 | Рукав dу12 | |
| 3 | Б***0 | Рукав dу12 | |
| 4 | Б***1 | Рукав dу12 | |
| 5 | Б***2 | Рукав dу12 | |
| 6 | Б***1 | Рукав dу20 | |
| 7 | Б***0 | Кронштейн | |
| 8 | Б***0 | Кронштейн | |
| 9 | Б***0 | Коллектор | |
| 10 | Б***0 | Маслобак | |
| 11 | Б***0 | Каркас | |
| 12 | Б***0 | Пульт управления | |
| 13 | Б***0 | Гидроцилиндр | |
| 14 | Б***0 | Фланец | |
| 15 | Б***0 | Фланец | |
| 16 | Б***1 | Полухомут | |
| 17 | Б***2 | Полухомут | |
| 18 | Б***3 | Угольник | |
| 19 | Б***4 | Фланец | |
| 20 | Б***5 | Штуцер М18х1.5 | |
| 21 | Б***6 | Штуцер-болт | |
| 22 | Б***7 | Наконечник | |
| 23 | Б***8 | Угольник | |
| 24 | Б***1 | Рукав | |
| 25 | Б***2 | Рукав | |
| 26 | Б***3 | Рукав | |
| 27 | Б***3 | Штуцер | |
| 28 | Б***4 | Штуцер ввертной | |
| 29 | Б***9 | Болт М6-6gх35.66.019 | |
| 30 | Б***9 | Болт М8-6gх25.66.019 | |
| 31 | В***9 | Винт М10-6gх25.56.019 | |
| 32 | Г***9 | Гайка М8-6Н.6.019 | |
| 33 | Ш***9 | Шайба 6.65Г.019 | |
| 34 | Ш***9 | Шайба 8.65Г.019 | |
| 35 | Ш***9 | Шайба10.65Г.019 | |
| 36 | К***2 | Кольцо 009-013-25-2-2 | |
| 37 | К***2 | Кольцо 013-016-16-2-2 | |
| 38 | К***2 | Кольцо 015-019-25-2-2 | |
| 39 | К***2 | Кольцо 026-030-25-2-2 | |
| 40 | Г***5 | Гайка установочная группа 2, М18х1.5 | |
| 41 | Ш***4 | Шайба защитная d.21.1хd.15.4 | |
| 42 | 4***0 | Уплотнение 400-825-5590 | |
| 43 | 4***0 | Уплотнение 400-827-5590 | |
| 44 | 4***0 | Уплотнение 400-830-5590 | |
| 45 | Б***P | Уплотнение БРС SM10-08/SF10081/2BSP | |
| 46 | Б***P | Уплотнение БРС SM10-12/SF10123/4BSP | |
| 47 | Б***P | Уплотнение БРС SM10-16/SF10161/2BSP | |
| 48 | M***C | Насос MLPD/X124C GR1-SV/1C | |
| 49 | 3***1 | Насос 310.12.03.01 | |
| 50 | 3***6 | Гидромотор 303.3.55.576 | |
| 51 | S***D | Хомут червячный TORRO S16-27/9C7W1D | |
| 52 | S***D | Хомут червячный TORRO S16-27/9C7W1D | |
| 53 | R***0 | Хомут кабельный R RAL 3000 | |
| 54 | G***1 | Хомут кабельный G RAL 1021 | |
| 55 | V***2 | Хомут кабельный V RAL 6032 | |
| 56 | В***0 | Хомут кабельный В RAL 5010 |
