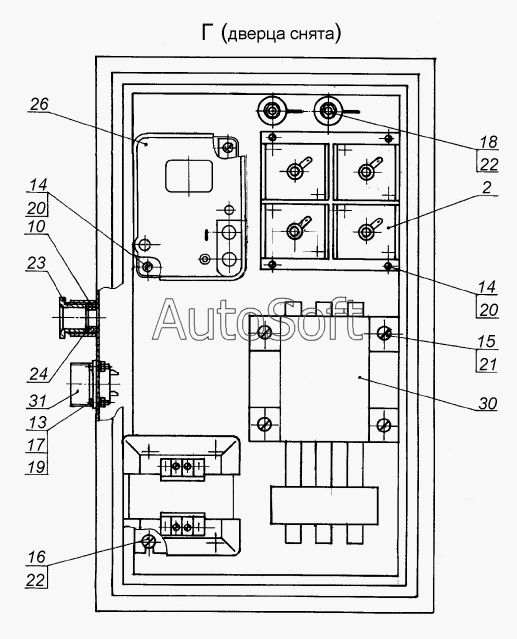

Каталог запасных частей к технике: Геомаш ББУ-000 "Опенок" (2004). Блок коммутации
17
18
19
20
20
21
22
22
23
24
16
26
30
31
ББУ.07.100-01
15
14
14
13
10
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ББУ.07.100-01 | Б***1 | Блок коммутации | |
| 1 | Б***1 | Шкаф | |
| 2 | Б***1 | Панель диодов | |
| 3 | Б***1 | Табличка | |
| 4 | Б***2 | Табличка | |
| 5 | Б***3 | Табличка | |
| 6 | Б***4 | Табличка | |
| 7 | Б***5 | Табличка | |
| 8 | Б***1 | Уплотнение | |
| 9 | Б***1 | Уплотнение | |
| 10 | Б***1 | Уплотнение | |
| 11 | Б***1 | Шайба | |
| 12 | Б***1 | Прокладка | |
| 13 | В***9 | Винт М3-6gх10.46.019 | |
| 14 | В***9 | Винт М4-6gх16.46.019 | |
| 15 | В***9 | Винт М5-6gх16.46.019 | |
| 16 | В***9 | Винт М6-6gх10.46.019 | |
| 17 | Г***9 | Гайка М3-6Н.6.019 | |
| 18 | Г***9 | Гайка М6-6Н.6.019 | |
| 19 | Ш***9 | Шайба 3.65Г.019 | |
| 20 | Ш***9 | Шайба 4.65Г.019 | |
| 21 | Ш***9 | Шайба 5.65Г.019 | |
| 22 | Ш***9 | Шайба 6.65Г.019 | |
| 23 | Г***0 | Гайка 1-27.00 | |
| 24 | Ш***0 | Шайба 18-24.00 | |
| 25 | А***2 | Арматура АС12014У2, 380В, резистор С5-358-3 2400+2400 Ом±10% | |
| 26 | А***Д | Выключатель АП50Б-2М3ТД,IР20,40х10 | |
| 27 | К***2 | Выключатель КЕ 081У2 | |
| 28 | К***2 | Выключатель КЕ 081У2 | |
| 29 | У***У | Переключатель ТВ1-2 | |
| 30 | П***А | Пускатель ПМА-4200ПУХЛ4А, 380В, (2з + 3р), 32Д | |
| 31 | Р***1 | Розетка ШР36П5НГ11 | |
| 32 | О***3 | Трансформатор ОСМ-0.16-380/14-УХЛ-3 |
