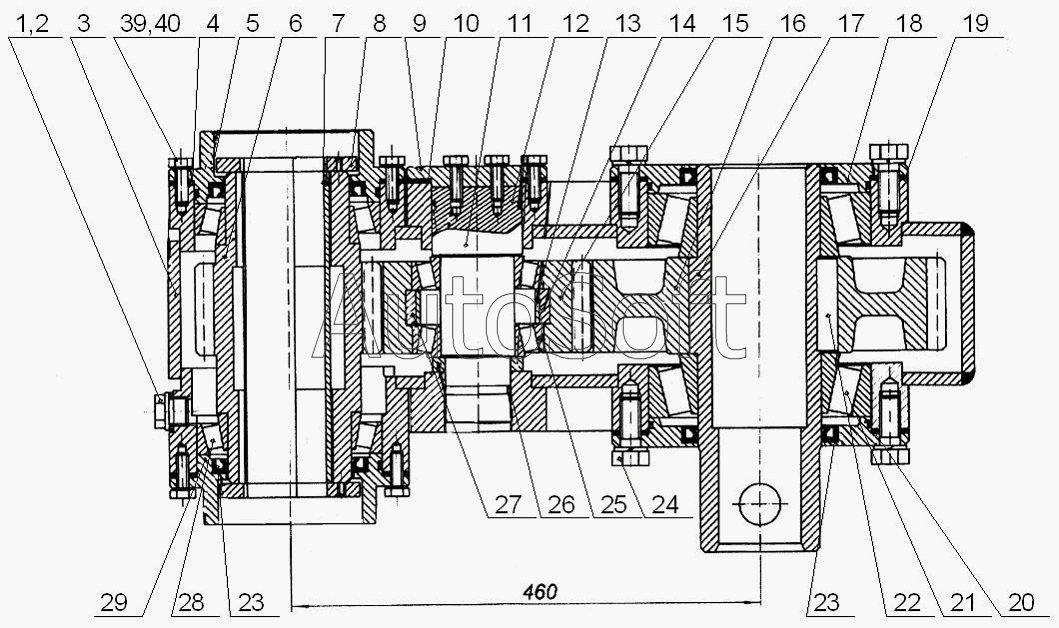

Каталог запасных частей к технике: Геомаш УШ-2Т4/2Т4В (2004). Вращатель
Ш4.04Б.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ш4.04Б.00.000 | Ш***0 | Вращатель | |
| 1 | Л***1 | Пробка М27х1,5 | |
| 2 | Л***3 | Прокладка | |
| 3 | Ш***0 | Корпус | |
| 4 | Ш***7 | Прокладка | |
| 5 | Ш***2 | Фланец | |
| 6 | Ш***1 | Вал-шестерня | |
| 7 | Ш***2 | Вкладыш | |
| 8 | Ш***6 | Кольцо нижнее | |
| 9 | Ш***5 | Крышка | |
| 10 | Ш***8 | Прокладка | |
| 11 | Ш***6 | Ось | |
| 12 | К***2 | Кольцо 075-085-58-2-2 | |
| 13 | Ш***2 | Втулка | |
| 14 | Ш***3 | Втулка разрезная | |
| 15 | Ш***3 | Шестерня | |
| 16 | Ш***4 | Шестерня | |
| 17 | Ш***1 | Вал | |
| 18 | Ш***5 | Фланец | |
| 19 | Ш***3 | Прокладка | |
| 20 | К***2 | Кольцо 205-215-46-2-2 | |
| 21 | 7***4 | Подшипник 7524 | |
| 22 | Ш***0 | Шпонка 36х20х90 | |
| 23 | М***3 | Манжета 1.1-120х150-3 | |
| 24 | Л***8 | Болт | |
| 25 | 7***4 | Подшипник ГОСТ333-79 | |
| 26 | К***2 | Кольцо 055-065-58-2-2 | |
| 27 | Ш***4 | Кольцо | |
| 28 | Т***9 | Подшипник 2007124 | |
| 29 | 1***2 | Кольцо 170-180-58-2-2 | |
| 30 | Л***2 | Ось с фиксатором | |
| 31 | Л***0 | Пружина | |
| 32 | Л***1 | Гайка | |
| 33 | Ш***1 | Тяга | |
| 34 | Л***0 | Валик | |
| 35 | Ш***9 | Шайба 24.01.08кп.019 | |
| 36 | Ш***9 | Шплинт 5х32.019 | |
| 37 | Б***9 | БолтМ10-6gх20.56.019 | |
| 38 | Ш***9 | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 39 | Б***9 | БолтМ12-6gх35.56.019 | |
| 40 | Ш***9 | Шайба 12.65Г.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
