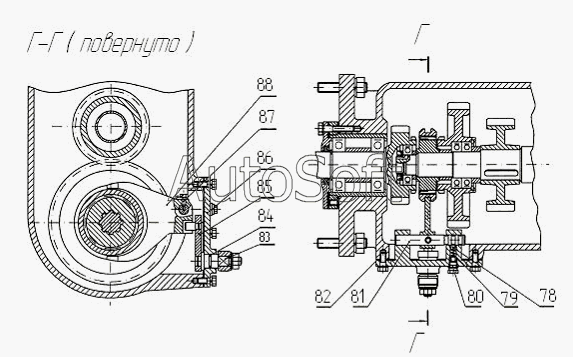

Каталог запасных частей к технике: Геомаш УШ-2Т4/2Т4В (2004). Блок привода
Ш4.03.00.000
78
79
80
81
82
83
84
85
86
87
88
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ш4.03.00.000 | Ш***0 | Блок привода | |
| 1 | Ш***0 | Корпус в сборе | |
| 2 | 3***0 | Подшипник 310 | |
| 3 | К***0 | Кольцо Б 50 | |
| 4 | М***2 | Манжета 1.1-50х70-2 | |
| 5 | Ш***0 | Вал в сборе | |
| 6 | Ш***2 | Вал-шестерня | |
| 7 | Ш***8 | Фланец | |
| 8 | Ш***1 | Прокладка | |
| 9 | Ш***1 | Втулка | |
| 10 | Ш***0 | Стакан в сборе | |
| 11 | Ш***9 | Прокладка | |
| 12 | Ш***3 | Муфта | |
| 13 | Ш***2 | Каретка | |
| 14 | Ш***5 | Вал | |
| 15 | Ш***7 | Фланец | |
| 16 | Ш***4 | Стакан | |
| 17 | 1***2 | Кольцо 118-125-46-2-2 | |
| 18 | Ш***6 | Прокладка | |
| 19 | Ш***8 | Шестерня | |
| 20 | Ш***0 | Крышка в сборе | |
| 21 | Ш***1 | Втулка | |
| 22 | 7***1 | Подшипник 7211 | |
| 23 | 2***1 | Подшипник ГОСТ8338-75 | |
| 24 | К***0 | Кольцо Б 100 | |
| 25 | Ш***2 | Втулка | |
| 26 | Ш***3 | Каретка | |
| 27 | Ш***4 | Шестерня | |
| 28 | Ш***6 | Каретка | |
| 29 | Ш***0 | Масломер | |
| 30 | Л***3 | Прокладка | |
| 31 | Ш***7 | Шестерня | |
| 32 | Ш***2 | Стакан | |
| 33 | Ш***1 | Шестерня | |
| 34 | Ш***0 | Муфта зубчатая в сборе | |
| 35 | Ш***8 | Вал | |
| 36 | Ш***3 | Шайба | |
| 37 | Ш***0 | Муфта в сборе | |
| 38 | Ш***8 | Штифт предохранит. | |
| 39 | 2***9 | Шплинт 2,5х20.019 | |
| 40 | 1***2 | Манжета | |
| 41 | Ш***0 | Фланец | |
| 42 | Ш***6 | Кольцо | |
| 43 | К***0 | Кольцо Б100 | |
| 44 | 2***А | Подшипник 2007124А | |
| 45 | 1***3 | Подшипник ГОСТ8338-75 | |
| 46 | Ш***3 | Прокладка | |
| 47 | Ш***2 | Стакан | |
| 48 | Ш***1 | Шестерня | |
| 49 | Ш***2 | Каретка | |
| 50 | У***5 | Шайба | |
| 51 | 2***2 | Кольцо 250-260-46-2-2 | |
| 52 | Ш***4 | Крышка | |
| 53 | Ш***5 | Прокладка | |
| 54 | Ш***1 | Фланец | |
| 55 | Л***3 | Прокладка | |
| 56 | Л***1 | Пробка М27х1,5 | |
| 57 | Ш***4 | Прокладка | |
| 58 | Ш***2 | Прокладка | |
| 59 | Ш***5 | Фланец | |
| 60 | Ш***2 | Прокладка | |
| 61 | Ш***9 | Втулка | |
| 62 | Ш***3 | Стакан | |
| 63 | 1***0 | Шпонка 18х11х70 | |
| 64 | Ш***6 | Шестерня | |
| 65 | Ш***6 | Втулка | |
| 66 | К***0 | Кольцо Б90 | |
| 67 | 2***0 | Подшипник ГОСТ8338-75 | |
| 68 | Ш***А | Вал | |
| 69 | Ш***1 | Втулка | |
| 70 | Г***9 | Гайка ВМ 36х1,5-7Н.05.019 | |
| 71 | Ш***9 | Шайба 36.01.019 | |
| 72 | 2***8 | Подшипник ГОСТ8338-75 | |
| 73 | Б***0 | Кольцо Б120 | |
| 74 | 2***3 | Подшипник 213 | |
| 75 | К***5 | Кольцо Б 65 | |
| 76 | 2***6 | Подшипник 216 | |
| 77 | М***2 | Манжета 1.1-80х105-2 | |
| 78 | Ш***0 | Шарик Б 9,525-100 | |
| 79 | А***4 | Пружина | |
| 80 | Ш***1 | Пробка | |
| 81 | Ш***3 | Валик | |
| 82 | Ш***5 | Прокладка | |
| 83 | Ш***0 | Рычаг в сборе | |
| 84 | 0***2 | Кольцо 024-030-36-2-2 | |
| 85 | Ш***0 | Рычаг в сборе | |
| 86 | Ш***0 | Крышка | |
| 87 | Л***4 | Болт стопорный | |
| 88 | Ш***1 | Вилка | |
| 89 | Ш***1 | Вилка | |
| 90 | Ш***9 | Валик | |
| 91 | Ш***1 | Втулка | |
| 92 | Л***6 | Пробка | |
| 93 | 0***2 | Кольцо 015-019-25-2-2 | |
| 94 | У***4 | Прокладка | |
| 95 | Ш***5 | Вилка | |
| 96 | Ш***3 | Валик | |
| 97 | Ш***6 | Прокладка | |
| 98 | Ш***0 | Крышка | |
| 99 | Ш***8 | Рычаг | |
| 100 | 1***5 | Чехол рычага переключения | |
| 101 | Ш***9 | Крышка | |
| 103 | Ш***7 | Прокладка | |
| 104 | Ш***6 | Сухарь | |
| 105 | Ш***2 | Вилка | |
| 106 | Ш***4 | Валик | |
| 107 | Б***9 | Болт М12-8gх35.56.019 | |
| 108 | Ш***9 | Шайба 12.65Г.019 | |
| 109 | Б***9 | Болт М10-8g.25.56.019 | |
| 110 | П***I | Проволока 1,4-II | |
| 111 | Б***9 | Болт М10-8gх30.56.019 | |
| 112 | Ш***9 | Шайба 10.65Г. 019 | |
| 113 | Б***9 | Болт М12-6gх50.56.019 | |
| 114 | Б***9 | Болт М10-8gх20.56.019 |
