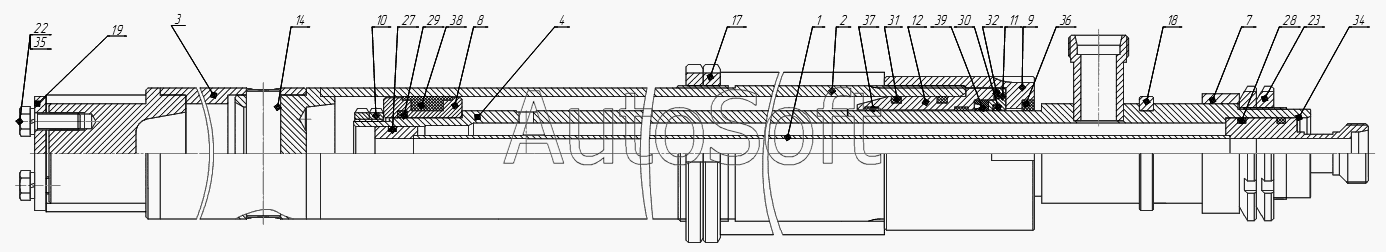

Каталог запасных частей к технике: Геомаш ПБУ-2-362 (2011). ПБУ-2М.12.00.000 Цилиндр подачи
22
39
38
37
36
35
34
32
31
30
29
28
27
23
ПБУ-2М.12.00.000
19
18
17
12
11
10
9
8
7
4
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПБУ-2М.12.00.000 | П***0 | Цилиндр подачи | |
| 1 | П***0 | Трубопровод | |
| 2 | П***0 | Цилиндр в сборе | |
| 4 | П***0 | Шток в сборе | |
| 7 | П***1 | Кольцо | |
| 8 | П***1 | Поршень | |
| 9 | П***1 | Гайка накидная | |
| 10 | П***1 | Гайка специальная | |
| 11 | П***1 | Втулка прижимная | |
| 12 | П***5 | Втулка направляющая | |
| 15 | 1***2 | Кольцо регулировочное | |
| 16 | 1***1 | Кольцо регулировочное | |
| 17 | 1***7 | Гайка | |
| 18 | 1***7 | Полукольцо | |
| 19 | У***1 | Шайба | |
| 22 | М***9 | Болт М12-6gх30.58.019 | |
| 23 | М***9 | Гайка М64х2-6Н.06.019 | |
| 27 | 0***2 | Кольцо 030-038-46-2-2 | |
| 28 | 0***2 | Кольцо 042-050-46-2-2 | |
| 29 | 0***2 | Кольцо 050-060-58-2-2 | |
| 30 | 0***2 | Кольцо 060-068-46-2-2 | |
| 31 | 0***2 | Кольцо 070-080-58-2-2 ГОСТ9833-73 | |
| 32 | 0***2 | Кольцо 082-090-46-2-2 | |
| 33 | В***2 | Кольцо В52 | |
| 34 | Н***9 | Шайба Н.48.01.08кп.019 | |
| 35 | 1***9 | Шайба 12.65Г.019 | |
| 36 | S***5 | Грязесъёмник SWP 6075 | |
| 37 | I***2 | Кольцо I/GT 60х65-9,7/102 | |
| 38 | D***М | Манжета DBM 314236/М | |
| 39 | R***2 | Манжета RU0200600-Z22 |
