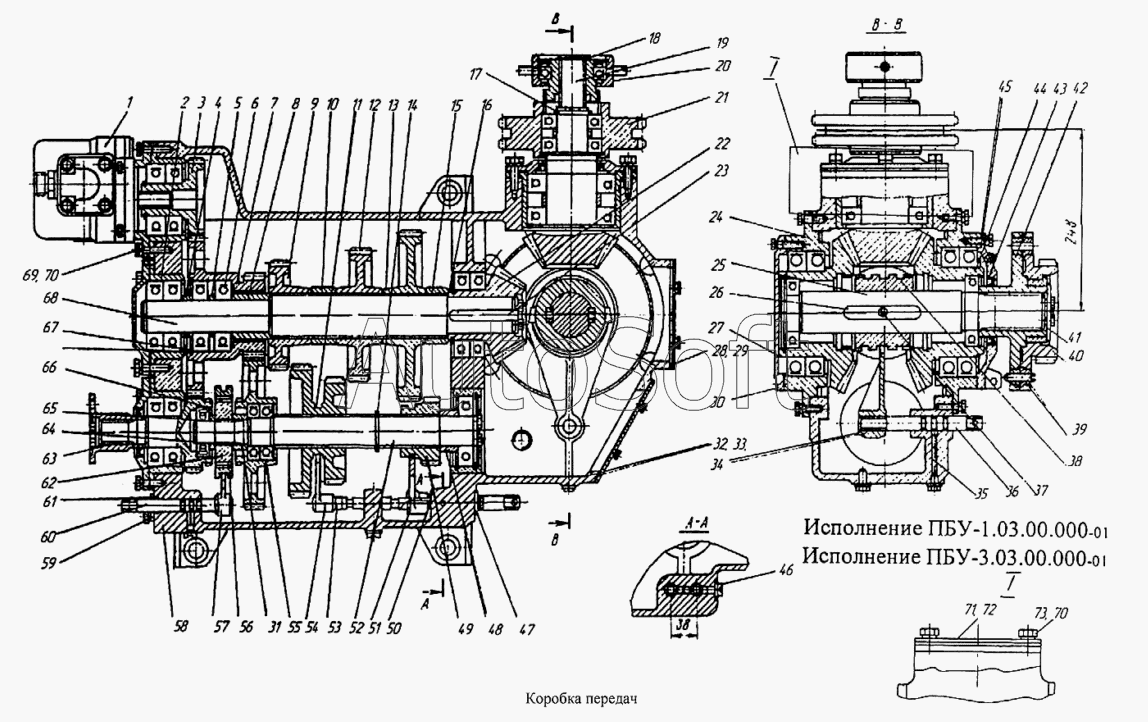

Каталог запасных частей к технике: Геомаш ПБУ-2 (2003). Коробка передач (6-ти ск.) ПБУ-1.03.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
70
71
72
73
ПБУ-1.03.00.000.01
ПБУ-1.03.00.000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПБУ-1.03.00.000 | П***0 | Коробка передач 6-ти скоростная | |
| ПБУ-1.03.00.000.01 | П***1 | Коробка передач | |
| 1 | [***] | Насос НШ-50-3-Л ОСТ23.1.92-87 | |
| 2 | П***0 | Стакан в сборе | |
| 3 | 1***0 | Вал-шестерня в сборе | |
| 4 | 1***5 | Втулка | |
| 5 | 1***2 | Втулка | |
| 6 | 3***9 | Подшипник ГОСТ8338-75 | |
| 7 | 1***1 | Шестерня | |
| 8 | 1***Б | Втулка | |
| 9 | 1***Б | Шестерня | |
| 10 | 1***Б | Втулка | |
| 11 | 1***Б | Блок-шестерня | |
| 12 | 1***Б | Шестерня | |
| 13 | 1***Б | Колесо зубчатое | |
| 14 | [***] | Кольцо В54 ГОСТ13942-86 | |
| 15 | 1***Б | Втулка | |
| 16 | 1***Б | Втулка | |
| 17 | [***] | Кольцо В45 ГОСТ13940-86 | |
| 18 | [***] | Кольцо В38 ГОСТ13942-86 | |
| 19 | П***0 | Вал-шестерня в сборе | |
| 20 | 1***0 | Муфта в сборе | |
| 21 | 1***А | Звездочка в сборе | |
| 22 | 1***0 | Шестерня в сборе | |
| 23 | [***] | Шпонка 16х10х95 ГОСТ23360-78 | |
| 24 | 1***0 | Колесо коническое в сборе | |
| 25 | 1***9 | Вал | |
| 26 | 1***А | Шпонка | |
| 27 | У***А | Фланец | |
| 28 | П***5 | Крышка | |
| 29 | 1***2 | Прокладка | |
| 30 | У***3 | Прокладка | |
| 31 | 1***7 | Втулка | |
| 32 | 1***1 | Крышка | |
| 33 | 1***2 | Прокладка | |
| 34 | У***А | Вилка | |
| 35 | 1***7 | Пробка | |
| 36 | 1***Б | Валик | |
| 37 | [***] | Винт М6х14.58.019 ГОСТ1491-80 | |
| 38 | 1***1 | Муфта зубчатая | |
| 39 | 1***3 | Штифт предохранительный | |
| 40 | 1***0 | Муфта зубчатая в сборе | |
| 41 | 1***8 | Шайба | |
| 42 | 1***0 | Муфта в сборе | |
| 43 | [***] | Манжета 1.1-70х95-3 ГОСТ8752-79 | |
| 44 | 1***0 | Колесо коническое в сборе | |
| 45 | У***В | Фланец | |
| 46 | 1***1 | Пробка | |
| 47 | 1***Б | Фланец | |
| 48 | 1***8 | Кольцо | |
| 49 | 1***Б | Муфта зубчатая | |
| 50 | 1***Б | Валик | |
| 51 | 1***1 | Вилка | |
| 52 | 1***Б | Вал | |
| 53 | 1***А | Валик | |
| 54 | 1***3 | Вилка | |
| 55 | 1***0 | Шестерня в сборе | |
| 56 | 1***2 | Муфта переключения | |
| 57 | 1***А | Вилка | |
| 58 | П***1 | Корпус | |
| 59 | 1***А | Фланец | |
| 60 | 1***Б | Валик | |
| 61 | [***] | Кольцо 019-023-25-2-2 ГОСТ9833-73 | |
| 62 | 1***6 | Каретка | |
| 63 | 1***А | Вал-шестерня в сборе | |
| 64 | [***] | Кольцо В30 ГОСТ13942-86 | |
| 65 | 2***6 | Подшипник ГОСТ8328-75 | |
| 66 | [***] | Кольцо В72 ГОСТ1394-86 | |
| 67 | [***] | Кольцо В100 ГОСТ13943-86 | |
| 68 | 1***5 | Вал | |
| 69 | [***] | Болт М10-6gх35.58.019 ГОСТ7798-70 | |
| 70 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 71 | П***6 | Крышка | |
| 72 | П***4 | Прокладка | |
| 73 | [***] | Болт М10-6gх25.58.019 ГОСТ7798-70 |
