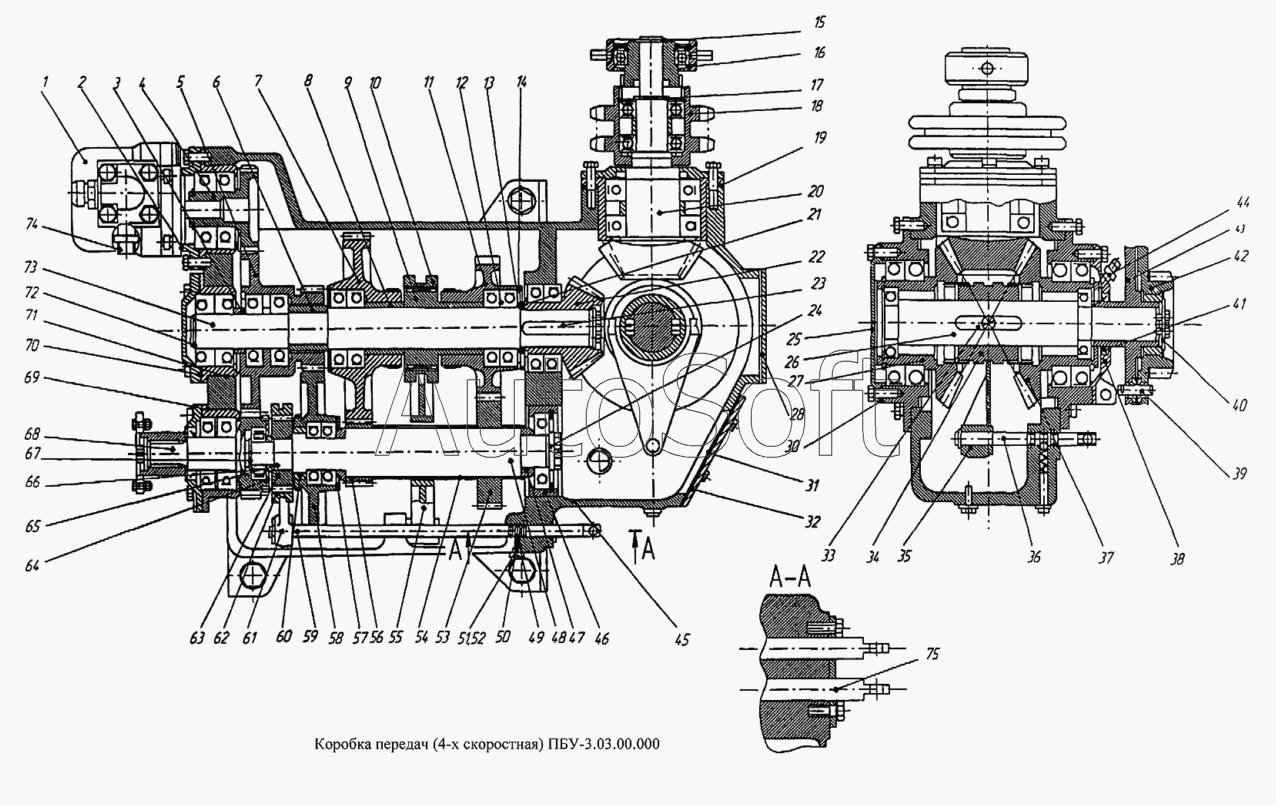

Каталог запасных частей к технике: Геомаш ПБУ-2 (2003). Коробка передач (4-х ск.) ПБУ-3.03.00.000
48
57
56
55
54
53
52
51
50
49
58
47
46
45
44
43
42
41
40
39
67
75
74
73
72
71
70
69
68
38
66
65
64
63
62
61
60
59
11
20
19
18
17
16
15
14
13
12
21
10
9
8
7
6
5
4
3
2
28
37
36
35
34
33
32
31
30
1
27
26
25
24
23
22
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПБУ-3.03.00.000 | П***0 | Шестерня в сборе | |
| 1 | [***] | Насос НШ-50-3-Л ОСТ23.1.92-87 | |
| 2 | Л***8 | Прокладка | |
| 3 | 1***5 | Втулка | |
| 4 | П***0 | Вал-шестерня в сборе | |
| 5 | П***0 | Шестерня в сборе | |
| 6 | П***5 | Втулка | |
| 7 | П***0 | Шестерня в сборе | |
| 8 | П***4 | Втулка | |
| 9 | П***6 | Каретка | |
| 10 | П***5 | Каретка | |
| 11 | П***7 | Шестерня | |
| 12 | 2***1 | Подшипник ГОСТ8338-75 | |
| 13 | [***] | Кольцо В100 ГОСТ13943-86 | |
| 14 | П***2 | Кольцо | |
| 15 | [***] | Кольцо В38 ГОСТ13942-86 | |
| 16 | 1***0 | Муфта в сборе | |
| 17 | [***] | Кольцо В45 ГОСТ13940-86 | |
| 18 | 1***А | Звездочка в сборе | |
| 19 | П***4 | Прокладка | |
| 20 | П***0 | Вал-шестерня в сборе | |
| 21 | 1***Б | Втулка | |
| 21 | 1***1 | Втулка | |
| 21 | 1***2 | Втулка | |
| 22 | П***0 | Шестерня в сборе | |
| 23 | [***] | Шпонка 16х10х95 ГОСТ23360-78 | |
| 24 | В***7 | Шайба | |
| 25 | У***А | Фланец | |
| 26 | 1***9 | Вал | |
| 27 | 1***0 | Колесо коническое нижнее | |
| 28 | П***5 | Крышка | |
| 29 | П***7 | Шпонка | |
| 30 | У***3 | Прокладка | |
| 31 | 1***2 | Прокладка | |
| 32 | 1***1 | Крышка | |
| 33 | 1***А | Шпонка | |
| 34 | 1***1 | Муфта зубчатая | |
| 35 | У***А | Вилка | |
| 36 | П***6 | Валик | |
| 37 | 1***0 | Колесо коническое в сборе | |
| 38 | У***В | Фланец | |
| 39 | П***7 | Штифт предохранительный | |
| 40 | 1***8 | Шайба | |
| 41 | [***] | Манжета 1.1-70х95-3 ГОСТ8752-79 | |
| 42 | 1***0 | Муфта зубчатая в сборе | |
| 43 | 1***0 | Муфта в сборе | |
| 44 | [***] | Масленка 1.3.01 ГОСТ19853-74 | |
| 45 | П***7 | Корпус | |
| 46 | 1***0 | Стакан в сборе | |
| 47 | П***4 | Кольцо | |
| 48 | П***6 | Вал | |
| 49 | [***] | Шарик Б9.525-100 ГОСТ3722-81 | |
| 50 | А***4 | Пружина | |
| 51 | 1***1 | Пробка | |
| 52 | У***4 | Прокладка | |
| 53 | П***1 | Шестерня | |
| 54 | П***3 | Втулка | |
| 55 | П***0 | Вилка в сборе | |
| 56 | П***2 | Шестерня | |
| 57 | П***3 | Кольцо | |
| 58 | П***0 | Шестерня в сборе | |
| 59 | П***3 | Валик | |
| 60 | П***3 | Втулка | |
| 61 | П***9 | Вилка | |
| 62 | 1***2 | Муфта переключения | |
| 63 | П***2 | Каретка | |
| 64 | [***] | Кольцо В72 ГОСТ13943-86 | |
| 65 | П***1 | Втулка | |
| 66 | 2***6 | Подшипник ГОСТ8328-75 | |
| 67 | [***] | Кольцо В30 ГОСТ13942-86 | |
| 68 | П***0 | Вал-шестерня в сборе | |
| 69 | 1***7 | Прокладка | |
| 70 | 1***4 | Прокладка | |
| 71 | П***0 | Стакан в сборе | |
| 72 | [***] | Кольцо Б45 ГОСТ13940-86 | |
| 73 | П***0 | Вал в сборе | |
| 74 | Л***5 | Штуцер | |
| 75 | П***8 | Валик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
