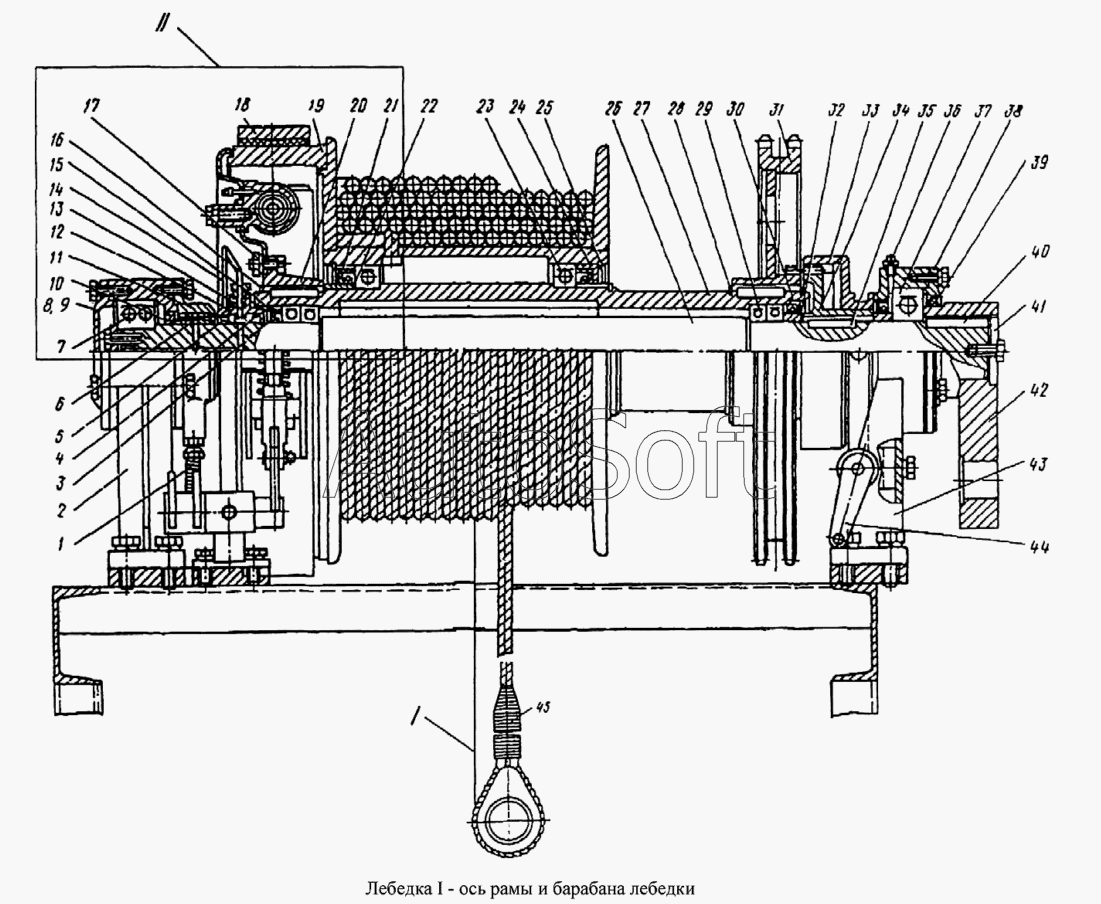

Каталог запасных частей к технике: Геомаш ПБУ-2 (2003). Лебедка ПБУ-1.05.00.000
36
25
26
27
28
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
44
45
ПБУ-1.05.00.000
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПБУ-1.05.00.000 | П***0 | Лебедка | |
| 1 | П***0 | Трубопровод | |
| 2 | П***0 | Кронштейн | |
| 3 | [***] | Манжета 1.1-60х85-3 ГОСТ8752-79 | |
| 4 | П***6 | Обойма | |
| 5 | [***] | Манжета 3-80х60-6 ГОСТ14896-84 | |
| 6 | П***1 | Втулка разжимная | |
| 7 | 1***0 | Подшипник ГОСТ28428-90 | |
| 8 | П***4 | Крышка | |
| 9 | 1***6 | Прокладка | |
| 10 | [***] | Манжета 1.1-60х85-3 ГОСТ8752-79 | |
| 11 | П***6 | Стакан | |
| 12 | П***7 | Обойма | |
| 13 | 1***2 | Кольцо уплотнительное | |
| 14 | 1***0 | Маслопровод | |
| 15 | [***] | Кольцо В95 ГОСТ13943-86 | |
| 16 | [***] | Кольцо В130 ГОСТ13942-86 | |
| 17 | [***] | Гайка М10-6Н.5.019 ГОСТ5915-70 | |
| 18 | 1***0 | Тормозная колодка | |
| 19 | П***0 | Барабан | |
| 20 | П***0 | Ступица в сборе | |
| 21 | [***] | Манжета 1.1-140х170-3 ГОСТ8752-79 | |
| 22 | П***7 | Втулка | |
| 23 | 1***6 | Подшипник ГОСТ8338-75 | |
| 24 | П***8 | Обойма | |
| 25 | [***] | Кольцо В180 ГОСТ13943-86 | |
| 26 | П***8 | Вал | |
| 27 | П***9 | Вал | |
| 28 | [***] | Кольцо В125 ГОСТ13942-86 | |
| 29 | 1***2 | Подшипник ГОСТ8338-75 | |
| 30 | [***] | Манжета 1.1-80х105-3 ГОСТ8752-79 | |
| 31 | П***0 | Звездочка | |
| 32 | П***1 | Втулка | |
| 33 | П***2 | Муфта зубчатая | |
| 34 | П***3 | Шестерня | |
| 35 | [***] | Шпонка 20х12х50 ГОСТ23360-78 | |
| 36 | [***] | Масленка 1.3.Ц6 ГОСТ19853-74 | |
| 37 | 3***2 | Подшипник ГОСТ8338-75 | |
| 38 | П***4 | Фланец | |
| 39 | [***] | Кольцо СП-110-89-8,5 ГОСТ6308-71 | |
| 40 | [***] | Шпонка 18х11х70 ГОСТ23360-78 | |
| 41 | П***5 | Шайба | |
| 42 | У***Б | Кривошип | |
| 43 | П***0 | Кронштейн | |
| 44 | П***0 | Вилка в сборе | |
| 45 | 1***0 | Канат |
