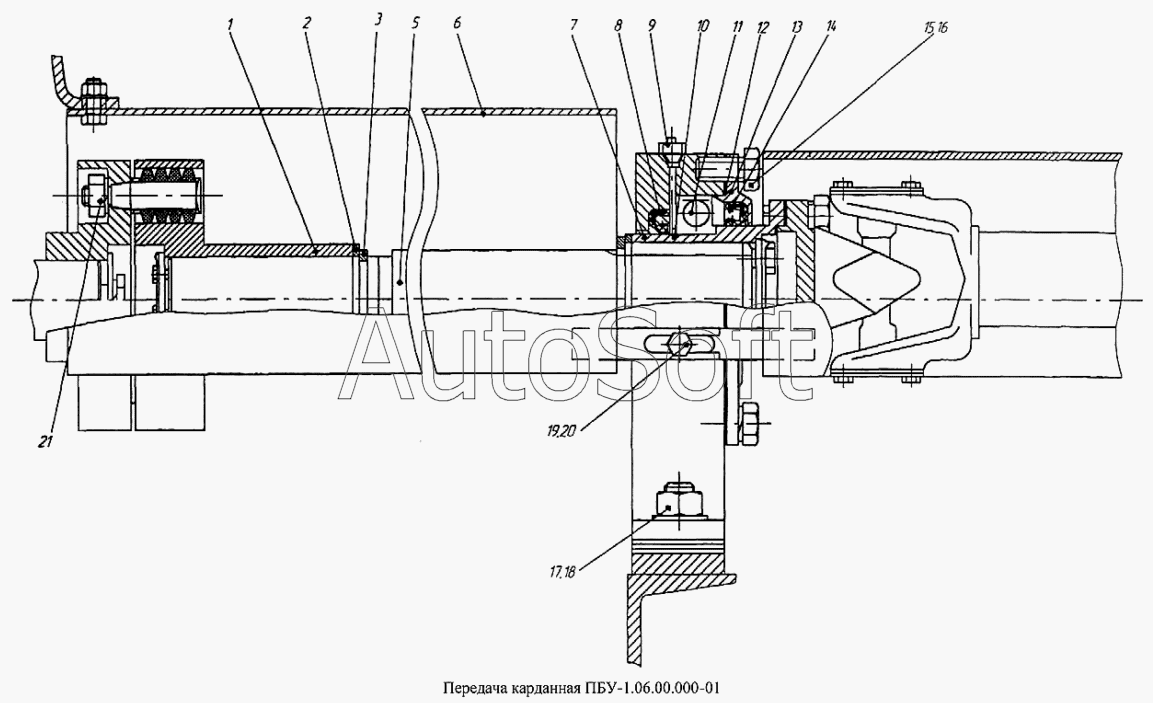

Каталог запасных частей к технике: Геомаш ПБУ-2 (2003). Передача карданная ПБУ-1.06.00.000-01
1
2
3
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
ПБУ-1.06.00.000-02
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПБУ-1.06.00.000-01 | П***1 | Опора | |
| ПБУ-1.06.00.000-02 | П***2 | Передача карданная | |
| 1 | П***1 | Полумуфта | |
| 2 | П***2 | Шайба | |
| 3 | [***] | Кольцо В38 ГОСТ13942-86 | |
| 5 | П***1 | Вал | |
| 5 | П***2 | Вал | |
| 6 | П***0 | Ограждение | |
| 7 | П***1 | Фланец | |
| 8 | [***] | Манжета 1.1-50х70-3 ГОСТ8752-79 | |
| 9 | [***] | Масленка 1.3.Ц6 ГОСТ19853-74 | |
| 10 | [***] | Кольцо В50 ГОСТ13942-86 | |
| 11 | 2***0 | Подшипник ГОСТ8338-75 | |
| 12 | П***5 | Прокладка | |
| 13 | П***8 | Фланец | |
| 14 | [***] | Манжета 1.1-55х80-3 ГОСТ8752-79 | |
| 15 | [***] | Болт М10-6gх25.58.019 ГОСТ7798-70 | |
| 16 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 17 | [***] | Гайка М12-6Н.5.019 ГОСТ5915-70 | |
| 18 | [***] | Шпилька М12-6gх35.58.019 ГОСТ22038-16 | |
| 19 | [***] | Болт М8-6gх16.58.019 ГОСТ7798-70 | |
| 20 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 21 | [***] | Гайка М10-6Н.5.019 ГОСТ5915-70 |
