Каталог запасных частей к технике: Геомаш ПБУ-2 (2003). Каретка в сборе ПБУ-2.11.00.000.Ю1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37

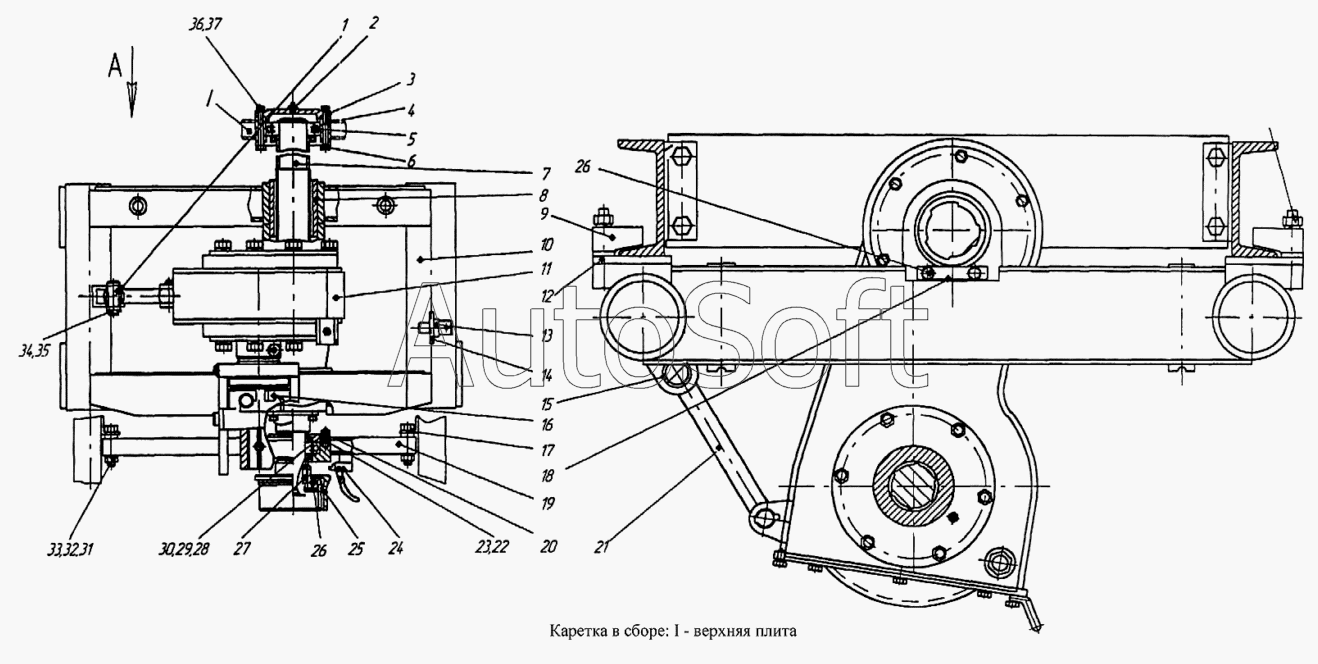

ПБУ-2.11.00.000.Ю1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПБУ-2.11.00.000.Ю1 | П***1 | Каретка в сборе | |
| 1 | Л***0 | Валик | |
| 2 | [***] | Масленка 1.3.01 ГОСТ19853-74 | |
| 3 | 1***7 | Крышка | |
| 4 | [***] | Кольцо В60 ГОСТ13942-86 | |
| 5 | 1***2 | Подшипник ГОСТ5720-75 | |
| 6 | П***6 | Крышка | |
| 7 | 1***1 | Вал трехгранный | |
| 8 | 1***1 | Стакан | |
| 9 | П***4 | Ползун | |
| 10 | П***0 | Каретка | |
| 11 | П***0 | Вращатель | |
| 12 | П***5 | Планка | |
| 13 | 1***9 | Винт | |
| 14 | 1***0 | Прижим | |
| 15 | 1***4 | Проушина | |
| 16 | П***0 | Патрон-элеватор | |
| 17 | 1***1 | Кронштейн | |
| 18 | 1***2 | Ригель | |
| 19 | П***0 | Балка | |
| 20 | У***8 | Крышка | |
| 21 | П***2 | Тяга | |
| 22 | [***] | Манжета 1.1-70х95-3 ГОСТ8752-79 | |
| 23 | У***9 | Втулка | |
| 24 | 1***0 | Защелка | |
| 25 | У***А | Муфта соединительная | |
| 26 | У***А | Муфта промежуточная | |
| 27 | [***] | Шпонка 2.18х11х50 ГОСТ23360-78 | |
| 28 | У***0 | Прокладка | |
| 29 | [***] | Болт М10-6gх25.58.019 ГОСТ7798-70 | |
| 30 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 31 | [***] | Болт М16-6gх70.58.019 ГОСТ7798-70 | |
| 32 | [***] | Гайка М16-6Н.5.019 ГОСТ5915-70 | |
| 33 | [***] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 34 | [***] | Шайба 24.01.08кп.019 ГОСТ11371-78 | |
| 35 | [***] | Шплинт 5х32.019 ГОСТ397-79 | |
| 36 | [***] | Болт М10-6gх90.58.019 ГОСТ7798-70 | |
| 37 | [***] | Гайка М10-6Н.5.019 ГОСТ5915-70 |
