Каталог запасных частей к технике: Геомаш ПБУ-2 (2003). Вращатель ПБУ-1.11.03.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

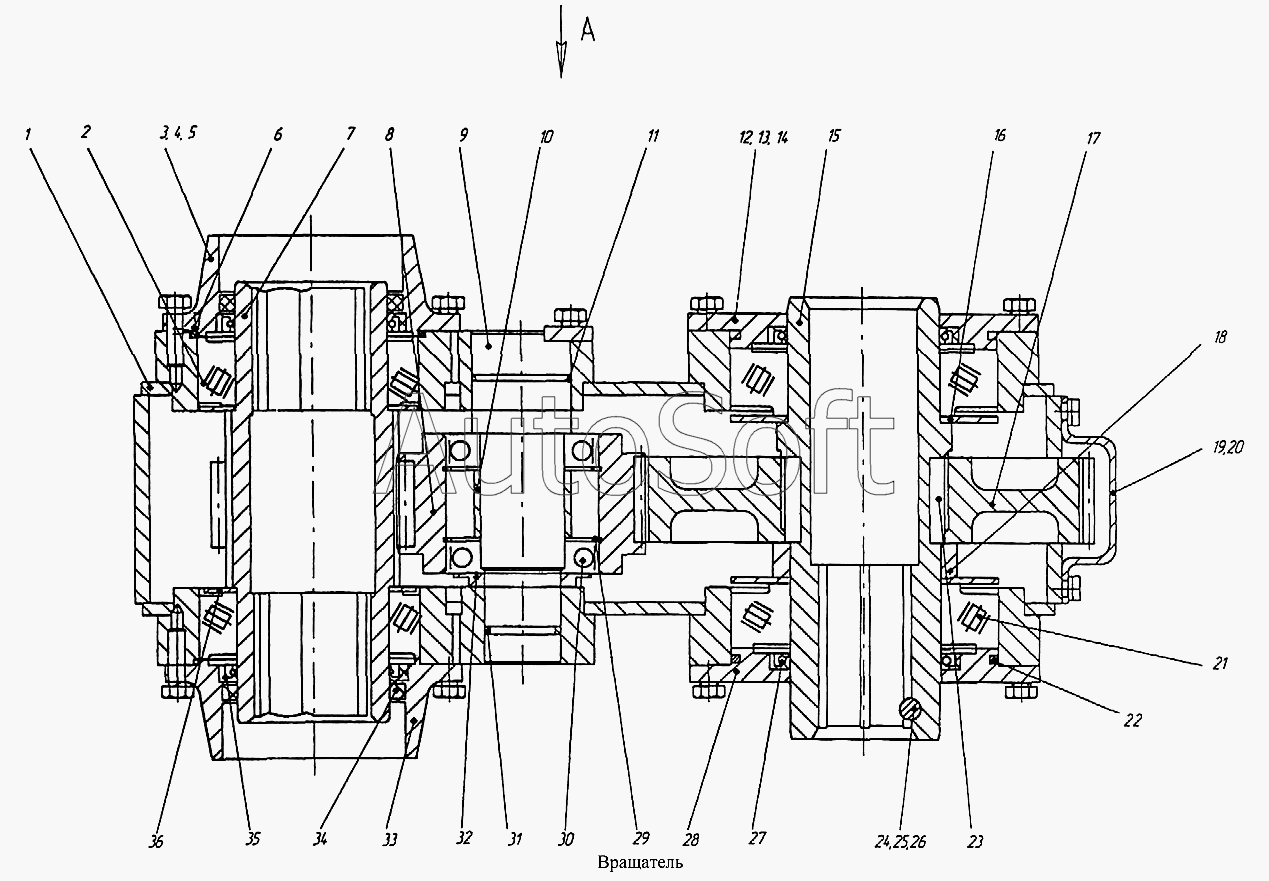

ПБУ-1.11.03.000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПБУ-1.11.03.000 | П***0 | Вращатель | |
| ПБУ-2.12.00.000 | П***0 | Цилиндр подачи | |
| 1 | 1***0 | Корпус | |
| 2 | 2***0 | Подшипник ГОСТ333-79 | |
| 3 | 1***2 | Прокладка | |
| 4 | 1***3 | Стакан | |
| 5 | 1***1 | Прокладка | |
| 6 | [***] | Кольцо 145-150-36-2-2 ГОСТ9833-73 | |
| 7 | 1***8 | Вал-шестерня | |
| 8 | 1***4 | Шестерня | |
| 9 | 1***3 | Валик | |
| 10 | 1***9 | Втулка | |
| 11 | [***] | Кольцо 060-065-30-2-2 ГОСТ9833-73 | |
| 12 | 1***7 | Фланец | |
| 13 | 1***8 | Прокладка | |
| 14 | 1***2 | Прокладка | |
| 15 | П***1 | Шпиндель | |
| 16 | 1***2 | Кольцо защитное | |
| 17 | 1***6 | Шестерня | |
| 18 | 1***8 | Кольцо распорное | |
| 19 | 1***1 | Крышка | |
| 20 | 1***6 | Прокладка | |
| 21 | 7***0 | Подшипник ГОСТ333-79 | |
| 22 | [***] | Кольцо 170-180-58-2-2 ГОСТ9833-73 | |
| 23 | 1***5 | Шпонка | |
| 24 | 1***2 | Ось | |
| 25 | 1***1 | Шайба | |
| 26 | [***] | Шплинт 3,2х22.019 ГОСТ397-79 | |
| 27 | [***] | Манжета 1.1.100х125-3 ГОСТ8752-79 | |
| 28 | 1***9 | Фланец | |
| 29 | [***] | Кольцо В100 ГОСТ13943-86 | |
| 30 | 2***1 | Подшипник ГОСТ8338-75 | |
| 31 | [***] | Кольцо 042-050-46-2-2 ГОСТ9833-73 | |
| 32 | 1***6 | Кольцо распорное | |
| 33 | 1***7 | Стакан | |
| 34 | 1***1 | Кольцо | |
| 35 | [***] | Манжета 1.1.100х125-3 ГОСТ8752-79 | |
| 36 | 1***3 | Кольцо защитное |
