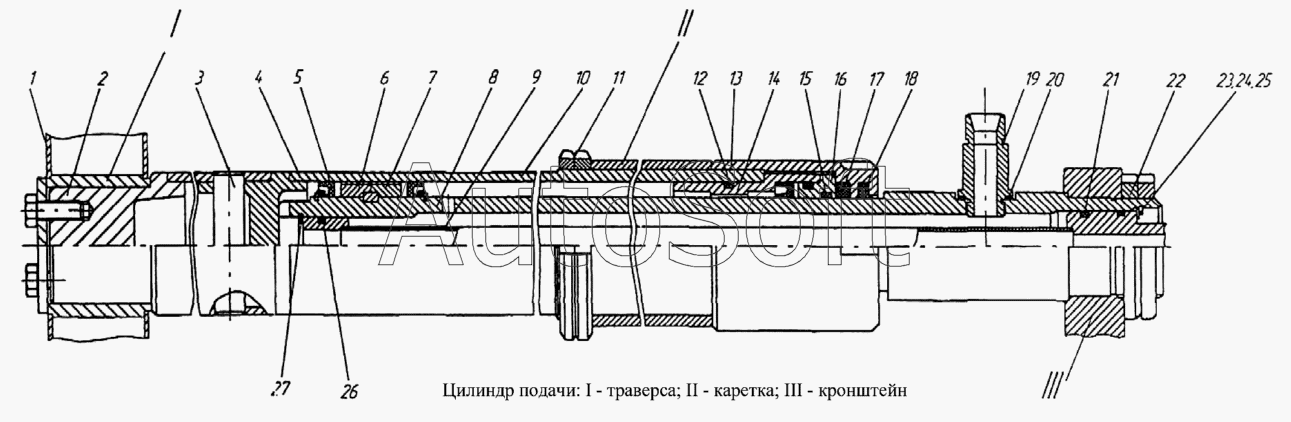

Каталог запасных частей к технике: Геомаш ПБУ-2 (2003). Цилиндр подачи ПБУ-2.12.00.000
14
27
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | У***1 | Шайба | |
| 2 | 1***0 | Удлинитель в сборе | |
| 3 | 1***1 | Палец | |
| 4 | [***] | Кольцо В60 ГОСТ13942-86 | |
| 5 | [***] | Манжета 3-80x60-6 ГОСТ14896-84 | |
| 6 | 1***0 | Поршень | |
| 7 | 1***5 | Полукольцо | |
| 8 | П***1 | Шток | |
| 9 | 1***0 | Трубопровод | |
| 10 | 1***1 | Цилиндр в сборе | |
| 11 | 1***7 | Гайка | |
| 12 | [***] | Кольцо 070-080-58-2-2 ГОСТ9833-73 | |
| 13 | 1***А | Гайка накидная | |
| 14 | 1***0 | Втулка направляющая | |
| 15 | [***] | Кольцо 060-070-58-2-2 ГОСТ9833-73 | |
| 16 | 1***А | Втулка | |
| 17 | [***] | Набивка с однослойным плетением сердечника марки Х6с5 (0,05 кг) ГОСТ5152-84 | |
| 18 | 1***8 | Грязесъемник | |
| 19 | 1***А | Штуцер | |
| 20 | [***] | Кольцо 024-030-36-2-2 ГОСТ9833-73 | |
| 21 | [***] | Кольцо 042-050-46-2-2 ГОСТ9833-73 | |
| 22 | [***] | Гайка М64х2-6Н.05.019 ГОСТ11871-88 | |
| 23 | 1***2 | Кольцо регулировочное | |
| 24 | 1***1 | Кольцо регулировочное | |
| 25 | [***] | Кольцо В52 ГОСТ13943-86 | |
| 26 | [***] | Кольцо 030-038-46-2-2 ГОСТ9833-73 | |
| 27 | [***] | Кольцо В38 ГОСТ13943-86 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
