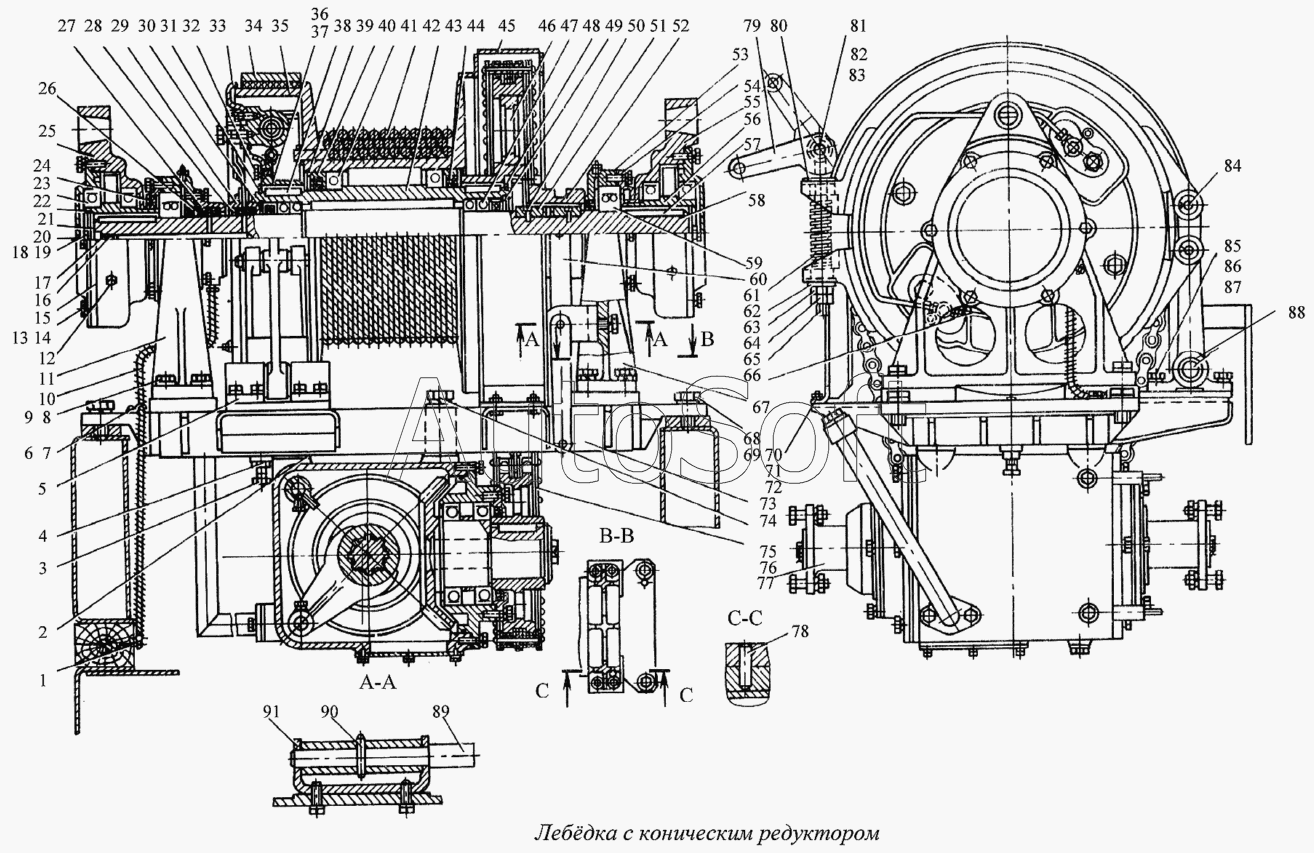

Каталог запасных частей к технике: Геомаш ЛБУ-50 (2003). Лебедка с коническим редуктором
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
87
88
89
90
ЛБУМ2.05А.00.000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЛБУМ2.05А.00.000 | Л***0 | Лебедка с коническим редуктором | |
| 1 | [***] | Шуруп А5х70 ГОСТ1144-70 | |
| 2 | У***4 | Прокладка | |
| 3 | У***5 | Винт установочный | |
| 4 | [***] | Гайка М12.5.019 ГОСТ5915-70 | |
| 5 | У***6 | Кронштейн | |
| 6 | [***] | Винт 2М6х12.58.019 ГОСТ17413-72 | |
| 7 | У***1 | Скоба | |
| 8 | [***] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 9 | [***] | Болт М16х40.58.019 ГОСТ7798-70 | |
| 10 | Л***0 | Трубопровод | |
| 11 | Л***7 | Кронштейн | |
| 12 | [***] | Масленка ГОСТ19853-74 | |
| 13 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 14 | [***] | Болт М10.30.58.019 ГОСТ7798-70 | |
| 15 | Л***8 | Прокладка | |
| 16 | Л***1 | Пробка | |
| 17 | [***] | Кольцо 009-013-25-2-2 ГОСТ9833-73 | |
| 18 | [***] | Болт 3М12х25.58.019 ГОСТ7798-70 | |
| 19 | [***] | Проволока 1,0-1 (L=110мм) ГОСТ3282-74 | |
| 20 | Л***9 | Фланец | |
| 21 | Л***0 | Шайба упорная | |
| 22 | Л***4 | Кулачок левый | |
| 23 | 1***8 | Подшипник ГОСТ8338-75 | |
| 24 | [***] | Манжета 1.1-90х120-2 ГОСТ8752-79 | |
| 25 | Л***5 | Кривошип левый | |
| 26 | Л***6 | Кольцо нажимное | |
| 27 | Л***4 | Фланец | |
| 28 | [***] | Манжета 65х85 ГОСТ6969-54 | |
| 29 | Л***8 | Корпус уплотнителя | |
| 30 | Л***9 | Втулка | |
| 31 | [***] | Кольцо Б100 ГОСТ13943-80 | |
| 32 | [***] | Кольцо Б125 ГОСТ19942-80 | |
| 33 | [***] | Болт М10х20.58.019 ГОСТ7798-70 | |
| 34 | 6***0 | Тормоз передний правый в сборе | |
| 35 | У***0 | Колодка тормозная | |
| 36 | У***1 | Барабан | |
| 37 | У***9 | Ступица левая | |
| 38 | [***] | Шпонка 20х12х50 ГОСТ23360-78 | |
| 39 | [***] | Кольцо Б180 ГОСТ13943-80 | |
| 40 | У***2 | Обойма | |
| 41 | 1***6 | Подшипник ГОСТ8338-75 | |
| 42 | Л***0 | Трос с коушем | |
| 43 | Л***А | Вал | |
| 44 | [***] | Манжета 1.1-130х160-2 ГОСТ8752-79 | |
| 45 | У***0 | Ограждение | |
| 46 | Л***0 | Звездочка | |
| 47 | 1***3 | Подшипник ГОСТ8338-75 | |
| 48 | Л***9 | Кольцо | |
| 49 | [***] | Манжета 1-65х90-2 ГОСТ8752-78 | |
| 50 | [***] | Винт 2М6х14.58.019 ГОСТ1491-72 | |
| 51 | [***] | Шпонка 20х12х90 ГОСТ8790-68 | |
| 52 | Л***А | Муфта зубчатая | |
| 53 | У***7 | Прокладка | |
| 54 | Л***6 | Фланец | |
| 55 | Л***2 | Кривошип правый | |
| 56 | Л***3 | Кулачок правый | |
| 57 | [***] | Шпонка 18х11х80 ГОСТ23360-78 | |
| 58 | Л***А | Вал | |
| 59 | 1***2 | Подшипник ГОСТ5720-75 | |
| 60 | Л***0 | Вилка в сборе | |
| 61 | У***6 | Пружина | |
| 62 | У***6 | Втулка | |
| 63 | У***7 | Гайка специальная | |
| 64 | [***] | Гайка М16.5.019 ГОСТ5915-70 | |
| 65 | У***2 | Тяга | |
| 66 | У***0 | Трубопровод левый | |
| 67 | Л***8 | Кронштейн | |
| 68 | [***] | Болт М20х45.58.019 ГОСТ7798-70 | |
| 69 | [***] | Шайба 20.65Г.019 ГОСТ6402-70 | |
| 70 | [***] | Гайка М8.5.019 ГОСТ5915-70 | |
| 71 | [***] | Болт М8х20.58.019 ГОСТ7798-70 | |
| 72 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 73 | Л***0 | Балка в сборе | |
| 74 | [***] | Болт М20х110.58.019 ГОСТ7798-70 | |
| 75 | [***] | Цепь 2Пр-25,4-11340 (t=77мм, L=1956м) ГОСТ13568-75 | |
| 76 | [***] | Звено С-2Пр-25, 4-11340 ГОСТ13568-75 | |
| 77 | У***0 | Редуктор конический | |
| 78 | [***] | Штифт 8Гх30 ГОСТ3128-70 | |
| 79 | Л***7 | Эксцентрик | |
| 80 | У***А | Втулка | |
| 81 | [***] | Шплинт 4х25.001 ГОСТ397-79 | |
| 82 | [***] | Шайба 2.16.01.019 ГОСТ9649-78 | |
| 83 | [***] | Ось 6-16 12х50.35.019 ГОСТ9650-71 | |
| 84 | [***] | Ось 6-16 12х90.35.019 ГОСТ9650-71 | |
| 85 | У***7 | Рычаг | |
| 86 | [***] | Болт М12х30.58.019 ГОСТ7798-70 | |
| 87 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 87 | У***8 | Ось | |
| 88 | Л***0 | Ось в сборе | |
| 89 | [***] | Штифт 10х50 ГОСТ3129-70 | |
| 90 | Л***А | Проушина |
