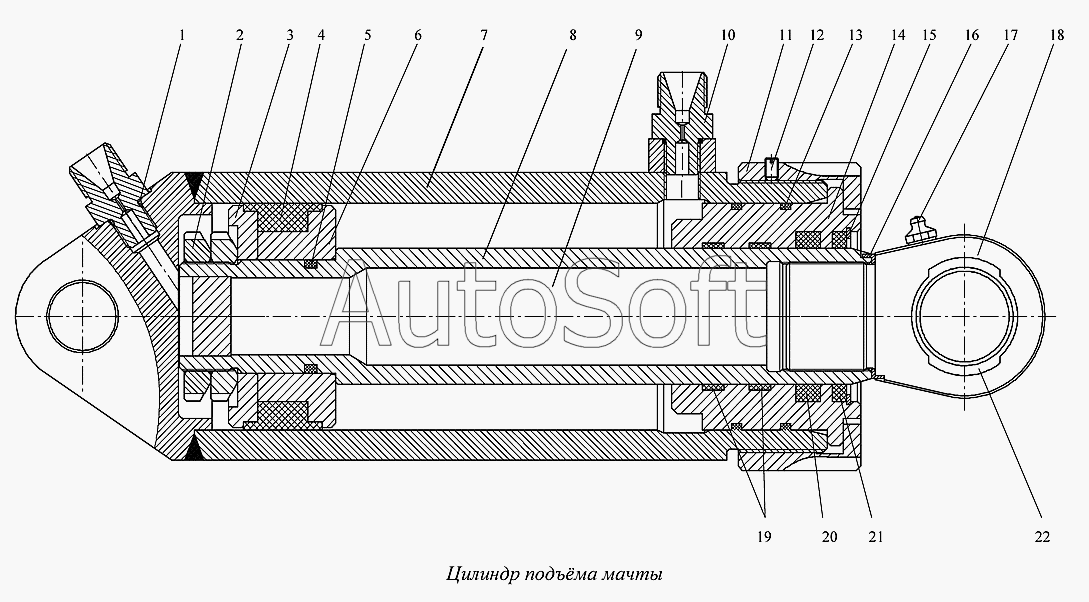

Каталог запасных частей к технике: Геомаш ЛБУ-50 (2003). Цилиндр подъема мачты
12
ЛБУ50-04.20.00.000
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЛБУ50-04.20.00.000 | Л***0 | Цилиндр подъема мачты | |
| 1 | [***] | Кольцо 014-018-25-2-2 ГОСТ9833-73 | |
| 2 | [***] | Гайка М48х1,5-6Н.05.019 ГОСТ11871-88 | |
| 3 | Л***6 | Шайба | |
| 4 | D***5 | Манжета | |
| 5 | [***] | Кольцо 042-050-46-2-2 ГОСТ9833-73 | |
| 6 | Л***3 | Поршень | |
| 7 | Л***0 | Цилиндр в сборе | |
| 8 | Л***0 | Цилиндр | |
| 9 | Л***0 | Шток в сборе | |
| 10 | У***4 | Штуцер | |
| 11 | Л***1 | Гайка | |
| 12 | [***] | Винт М6-6gх10.14Н.019 ГОСТ1476-93 | |
| 13 | [***] | Кольцо 094-100-36-2-2 ГОСТ9833-73 | |
| 14 | Л***2 | Втулка | |
| 15 | [***] | Кольцо Б75 ГОСТ13941-86 | |
| 16 | Л***9 | Шайба стопорная | |
| 17 | [***] | Масленка 1.3.Ц6 ГОСТ19853-74 | |
| 18 | Л***7 | Головка | |
| 19 | 1***2 | Кольцо | |
| 20 | Е***5 | Манжета | |
| 21 | S***5 | Грязесъемник | |
| 22 | I***0 | Подшипник ГОСТ3635-78 |
