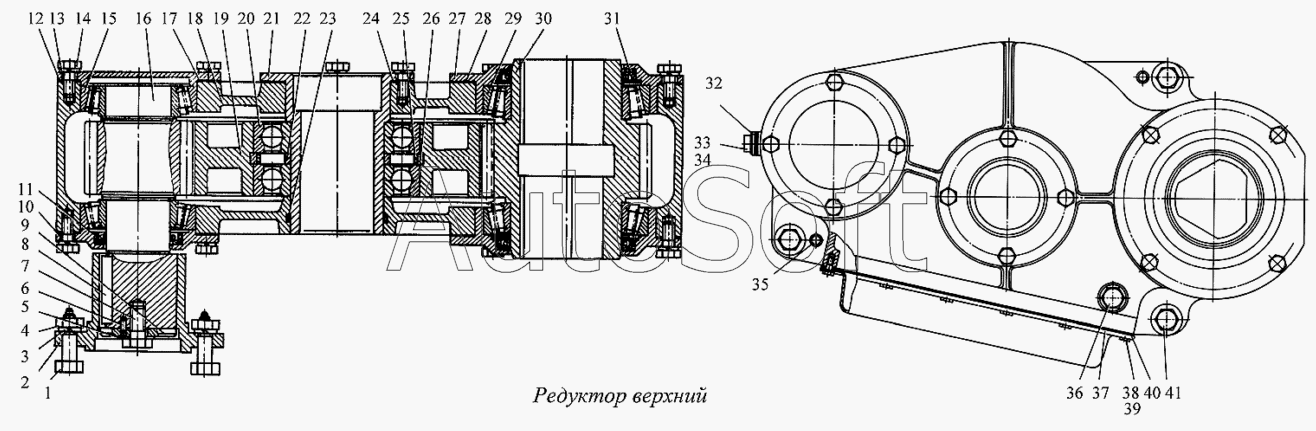

Каталог запасных частей к технике: Геомаш ЛБУ-50 (2003). Редуктор верхний
33
23
24
25
26
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
ЛБУ-16
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЛБУ-16 | Л***6 | Редуктор верхний | |
| 1 | [***] | Болт М16х55.56.019 ГОСТ7817-72 | |
| 2 | Л***1 | Полумуфта | |
| 3 | [***] | Шайба 16.65Г ГОСТ6402-70 | |
| 4 | [***] | Гайка М16.5.019 ГОСТ5915-70 | |
| 5 | [***] | Шайба 2-16.36.09 ГОСТ13465-68 | |
| 6 | [***] | Штифт 6Гх16 ГОСТ3128-70 | |
| 7 | [***] | Болт М16х35.56.019 ГОСТ7798-70 | |
| 8 | [***] | Шпонка 20х12х70 ГОСТ23360-78 | |
| 9 | Л***2 | Шайба упорная | |
| 10 | Л***3 | Фланец | |
| 11 | [***] | Манжета 1-70х95-4 ГОСТ8752-70 | |
| 12 | Л***1 | Фланец | |
| 13 | [***] | Шайба 12.65Г ГОСТ6402-70 | |
| 14 | [***] | Болт М12х25.56.09 ГОСТ7798-70 | |
| 15 | 7***4 | Подшипник ГОСТ333-79 | |
| 16 | Л***5 | Вал–шестерня | |
| 17 | Л***6 | Прокладка | |
| 18 | Л***А | Корпус | |
| 19 | Л***3 | Шестерня | |
| 20 | 2***0 | Подшипник ГОСТ8338-75 | |
| 21 | Л***4 | Вал | |
| 22 | Л***5 | Втулка | |
| 23 | [***] | Кольцо 100-110-58-2-2 ГОСТ9833-73 | |
| 24 | Л***6 | Прокладка | |
| 25 | Л***7 | Кольцо | |
| 26 | Л***8 | Вкладыш | |
| 27 | Л***А | Стакан | |
| 28 | Л***4 | Прокладка | |
| 29 | 2***4 | Подшипник ГОСТ333-71 | |
| 30 | Л***6 | Вал–шестерня | |
| 31 | [***] | Манжета 1-120х150-4 ГОСТ8752-79 | |
| 32 | Л***1 | Прокладка | |
| 33 | Л***7 | Пробка М22х1,5 | |
| 34 | П***5 | Пробка | |
| 35 | [***] | Штифт ГОСТ3129-70 | |
| 36 | Л***3 | Масломер | |
| 37 | Л***А | Крышка | |
| 38 | [***] | Болт М10х25.56.09 ГОСТ7798-70 | |
| 39 | [***] | Шайба 10.65Г ГОСТ6402-70 | |
| 40 | Л***А | Прокладка | |
| 41 | [***] | Болт М16х150.56.09 ГОСТ7798-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
