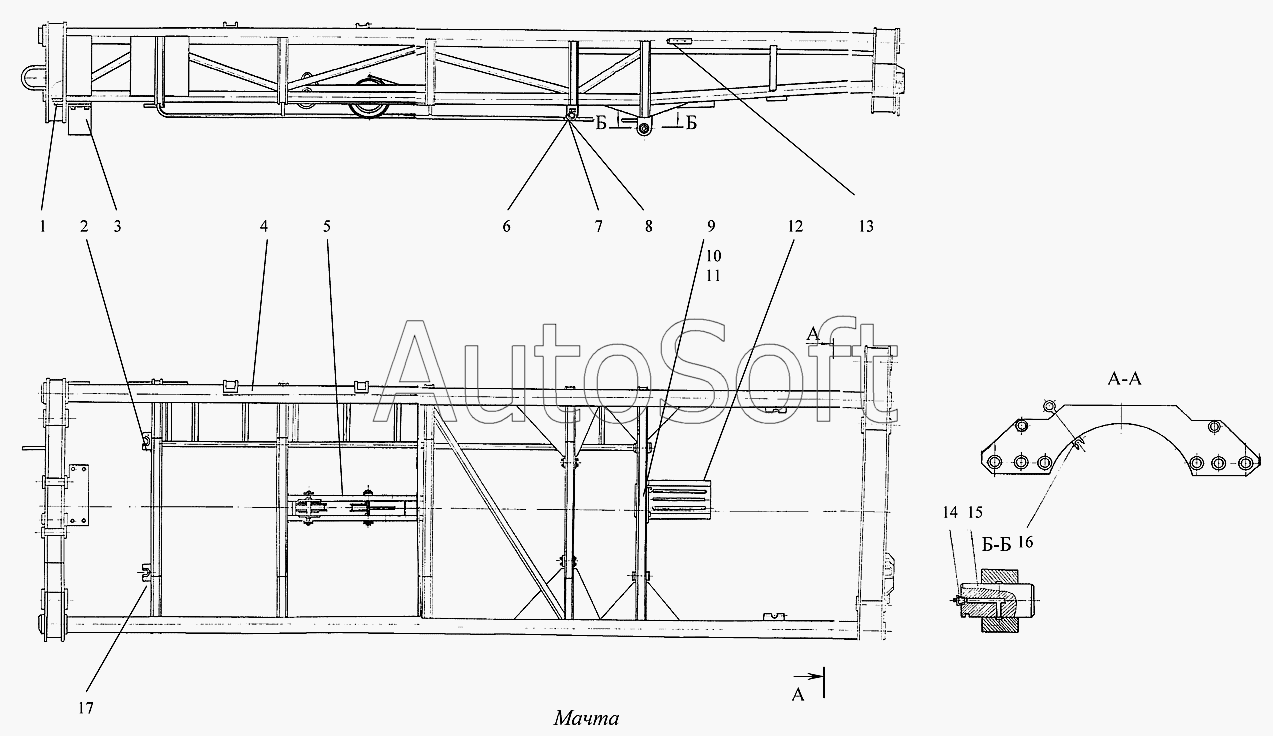

Каталог запасных частей к технике: Геомаш ЛБУ-50 (2003). Мачта
10
ЛБУ50-04.15.00.000
17
16
15
14
13
12
11
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЛБУ50-04.15.00.000 | Л***0 | Мачта | |
| 1 | Л***3 | Планка | |
| 2 | Л***2 | Планка правая | |
| 3 | Л***0 | Ограждение | |
| 4 | Л***0 | Ферма | |
| 5 | Л***2 | Блок роликов | |
| 6 | [***] | Болт М10-6gх16.58.019 ГОСТ7798-70 | |
| 7 | Л***1 | Ригель | |
| 8 | Л***2 | Ось | |
| 9 | [***] | Болт М8-6gх20.58.019 ГОСТ7798-70 | |
| 10 | [***] | Гайка М8-6Н.019 ГОСТ5915-70 | |
| 11 | [***] | Шайба С8.01.08кп.019 ГОСТ11371-78 | |
| 12 | Л***1 | Ограждение | |
| 13 | У***Е | Отвес | |
| 14 | [***] | Масленка 1.3.Ц6 ГОСТ19853-74 | |
| 15 | Л***4 | Ось | |
| 16 | Б***5 | Вилка в сборе | |
| 17 | Л***8 | Планка левая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
