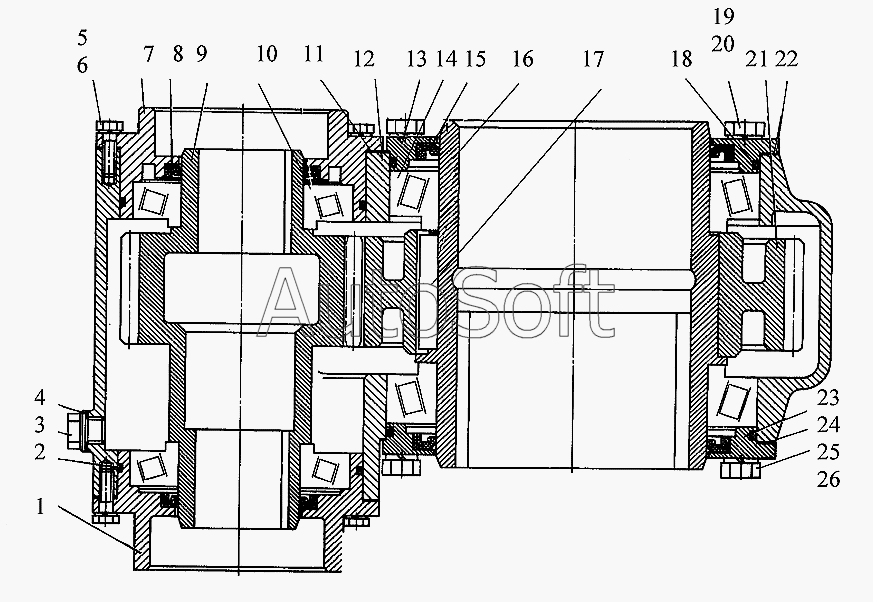

Каталог запасных частей к технике: Геомаш ЛБУ-50 (2003). Вращатель
14
ЛБУМ2.40.00.000
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЛБУМ2.40.00.000 | Л***0 | Вращатель | |
| 1 | Л***1 | Стакан | |
| 2 | [***] | Кольцо 195-200-36-1-2 ГОСТ9833-73 | |
| 3 | Л***7 | Пробка М22х1,5 | |
| 4 | Л***1 | Прокладка | |
| 5 | [***] | Болт М12х35.58.019 ГОСТ7798-70 | |
| 6 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 7 | Л***3 | Стакан | |
| 8 | [***] | Манжета 1-100х125-2 ГОСТ8752-70 | |
| 9 | Л***2 | Вал–шестерня | |
| 10 | 7***0 | Подшипник ГОСТ333-79 | |
| 11 | Л***4 | Прокладка | |
| 12 | Л***А | Корпус в сборе | |
| 13 | Л***5 | Фланец | |
| 14 | 2***4 | Подшипник ГОСТ333-79 | |
| 15 | [***] | Манжета 1-220х260-2 ГОСТ8752-70 | |
| 16 | Л***6 | Вал | |
| 17 | [***] | Шпонка А36х20х90 ГОСТ8789-68 | |
| 18 | [***] | Кольцо 290-300-58-1-2 ГОСТ9833-73 | |
| 19 | [***] | Болт М16х40.58.019 ГОСТ7798-70 | |
| 20 | [***] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 21 | Л***8 | Шестерня | |
| 22 | Л***7 | Прокладка | |
| 23 | Л***1 | Фланец | |
| 24 | Л***0 | Прокладка | |
| 25 | Л***8 | Болт | |
| 26 | [***] | Шайба 20.65Г.019 ГОСТ6402-70 |
