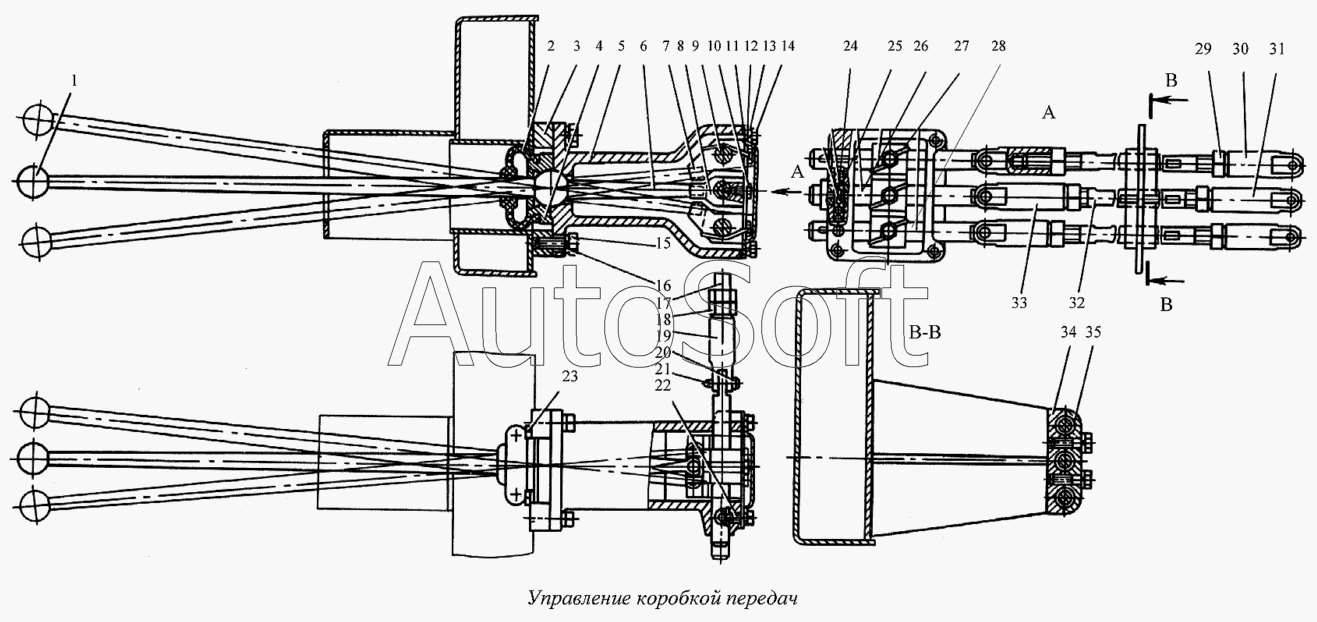

Каталог запасных частей к технике: Геомаш ЛБУ-50 (2003). Управление коробкой передач
28
20
21
22
23
24
25
26
27
19
29
30
31
32
33
34
35
ЛБУ-07
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЛБУ-07 | Л***7 | Управление коробкой передач | |
| 1 | М***4 | Ручка II-30 | |
| 2 | 1***5 | Чехол рычага переключения | |
| 3 | Л***1 | Бобышка | |
| 4 | Л***А | Крышка | |
| 5 | Л***А | Корпус | |
| 6 | Л***А | Рычаг переключения | |
| 7 | Л***А | Головка стержня | |
| 8 | Л***А | Головка стержня | |
| 9 | Л***8 | Стержень | |
| 10 | Л***4 | Болт стопорный | |
| 11 | Л***9 | Прокладка | |
| 12 | Л***0 | Крышка | |
| 13 | [***] | Шайба 8.65Г ГОСТ6402-70 | |
| 14 | [***] | Болт М8х16.65.09 ГОСТ7798-70 | |
| 15 | [***] | Болт М12х30.56.09 ГОСТ7798-70 | |
| 16 | [***] | Шайба 12.65Г ГОСТ6402-70 | |
| 17 | Л***6 | Тяга | |
| 18 | [***] | Гайка М16.5.09 ГОСТ5915-70 | |
| 19 | Л***7 | Муфта стяжная | |
| 20 | [***] | Ось 22-8Х5х28.Ст3.09 ГОСТ9650-71 | |
| 21 | [***] | Шплинт 2х16.001 ГОСТ397-79 | |
| 22 | [***] | Винт М8х16.56.09 ГОСТ1478-64 | |
| 23 | [***] | Болт М8х30.56.09 ГОСТ7798-70 | |
| 24 | Л***1 | Штифт | |
| 25 | [***] | Шарик Б9,525-100 ГОСТ3722-81 | |
| 26 | Л***2 | Стержень | |
| 27 | [***] | Проволока ГОСТ3282-74 | |
| 28 | Л***3 | Стержень | |
| 29 | [***] | Гайка М16.5.09 ГОСТ5929-70 | |
| 30 | Л***4 | Муфта стяжная | |
| 31 | Л***5 | Муфта стяжная | |
| 32 | Л***9 | Тяга | |
| 33 | Л***8 | Муфта стяжная | |
| 34 | Л***1 | Кронштейн | |
| 35 | Л***0 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
