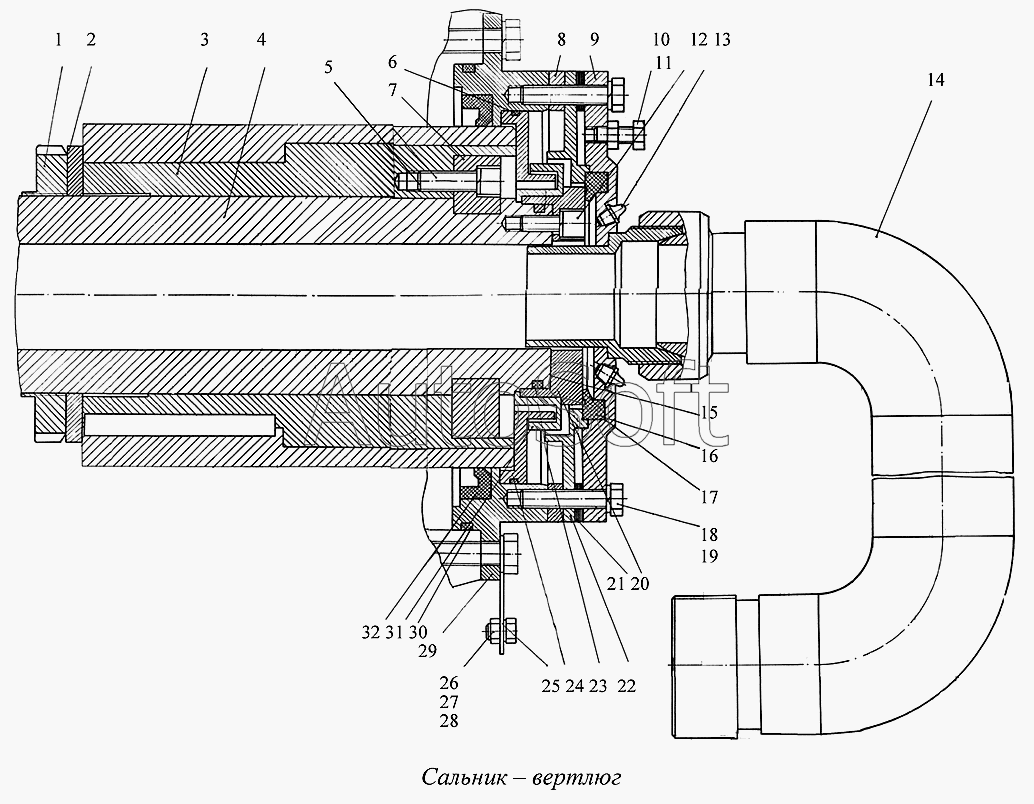

Каталог запасных частей к технике: Геомаш ЛБУ-50 (2003). Сальник–вертлюг
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
ЛБУ50-04.01.00.000
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЛБУ50-04.01.00.000 | Л***0 | Сальник-вертлюг | |
| 1 | Л***9 | Гайка | |
| 2 | Л***4 | Кольцо | |
| 3 | Л***0 | Втулка в сборе | |
| 4 | Л***1 | Шпиндель | |
| 5 | [***] | Винт М12-6gх40.56.019 ГОСТ11738-84 | |
| 6 | У***6 | Сухарь | |
| 7 | [***] | Кольцо 220-225-36-2-2 ГОСТ9833-73 | |
| 8 | Л***3 | Кольцо | |
| 9 | Л***0 | Фланец в сборе | |
| 10 | [***] | Гайка М1Н.5.019 ГОСТ5915-70 | |
| 11 | [***] | Болт М10-6gх30.58.019 ГОСТ7798-70 | |
| 12 | [***] | Винт М12-6gх30.56.019 ГОСТ11738-84 | |
| 13 | [***] | Масленка 1.3.Ц6 ГОСТ19853-74 | |
| 14 | Л***0 | Гусак в сборе | |
| 15 | У***8 | Прокладка | |
| 16 | У***9 | Кольцо уплотнительное | |
| 17 | У***1 | Фланец | |
| 18 | [***] | Болт М12-6gх55.58.019 ГОСТ7798-70 | |
| 19 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 20 | У***1 | Фланец | |
| 21 | Л***2 | Прокладка | |
| 22 | Л***5 | Фланец | |
| 23 | [***] | Кольцо 110х120-36-2-2 ГОСТ9833-73 | |
| 24 | Л***2 | Фланец | |
| 25 | Л***1 | Планка | |
| 26 | [***] | Болт М10-6gх20.58.019 ГОСТ7798-70 | |
| 27 | [***] | Гайка М10-6Н.5.019 ГОСТ5915-70 | |
| 28 | [***] | Шайба 2.10.01.08кп.019 ГОСТ11371-78 | |
| 29 | Л***8 | Фланец | |
| 30 | [***] | Кольцо 290-300-58-2-2 ГОСТ9833-73 | |
| 31 | Л***6 | Отражатель | |
| 32 | [***] | Манжета 1.1-220х250-2 ГОСТ8752-79 |
