Каталог запасных частей к технике: Геомаш ЛБУ-50 (2003). Ударный механизм
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

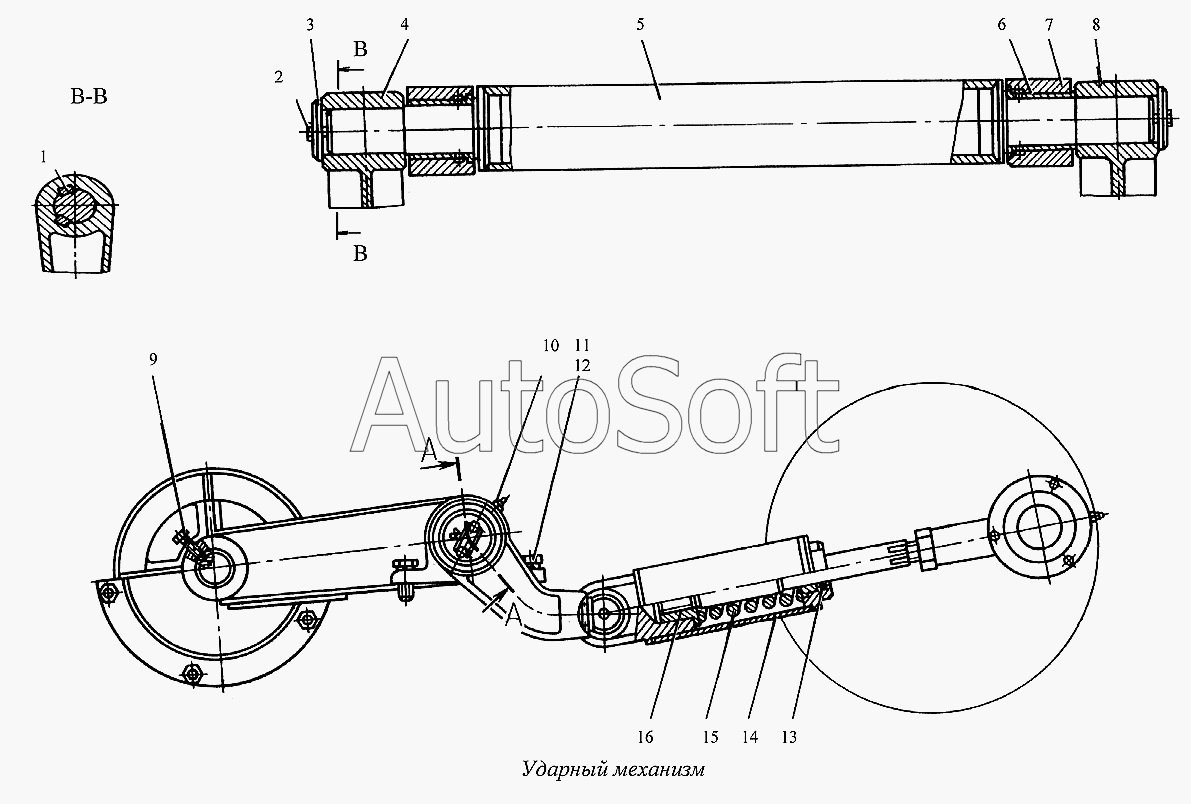

ЛБУМ2.06.00.000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЛБУМ2.06.00.000 | Л***0 | Ударный механизм | |
| 1 | [***] | Шпонка 18х11х90 ГОСТ8789-68 | |
| 2 | [***] | Болт 3М10х25.58.019 ГОСТ7798-70 | |
| 3 | Ш***2 | Шайба | |
| 4 | Л***1 | Кривошип левый | |
| 5 | Л***0 | Вал в сборе | |
| 6 | Л***4 | Втулка | |
| 7 | Л***5 | Корпус | |
| 8 | Л***0 | Кривошип правый | |
| 9 | Л***6 | Болт | |
| 10 | [***] | Масленка 1.3.ц6 ГОСТ19853-74 | |
| 11 | [***] | Болт М20х45.58.019 ГОСТ7798-70 | |
| 12 | [***] | Шайба 20.65Г.019 ГОСТ6402-70 | |
| 13 | [***] | Кольцо СГ 47-34-5 ГОСТ6418-81 | |
| 14 | Л***4 | Корпус | |
| 15 | У***6 | Пружина | |
| 16 | Л***1 | Стакан |
