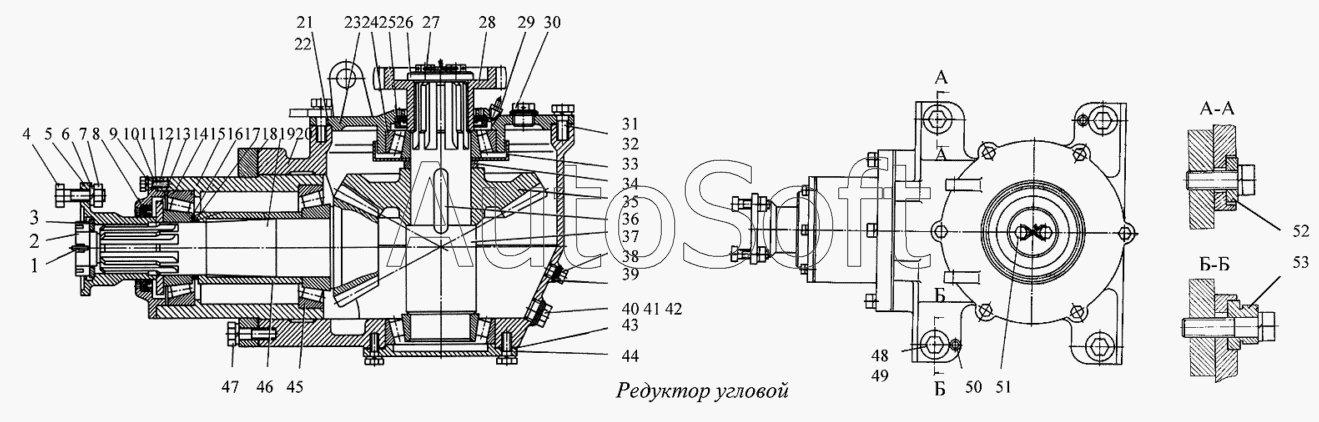

Каталог запасных частей к технике: Геомаш ЛБУ-50 (2003). Редуктор угловой
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
ЛБУМ2.10.00.000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЛБУМ2.10.00.000 | Л***0 | Редуктор угловой | |
| 1 | [***] | Шплинт 6,3х60.001 ГОСТ397-66 | |
| 2 | 3***П | Гайка М39х2 | |
| 3 | Л***3 | Шайба (d=40мм) | |
| 4 | Л***3 | Болт | |
| 5 | Л***А | Фланец | |
| 6 | [***] | Шайба 14.65Г.019 ГОСТ6402-70 | |
| 7 | [***] | Гайка М14х1,5.5.019 ГОСТ2524-70 | |
| 8 | [***] | Манжета 1-70х95 ГОСТ8752-70 | |
| 9 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 10 | Л***А | Фланец | |
| 11 | 2***7 | Прокладка | |
| 12 | [***] | Болт М8х25.58.010 ГОСТ7798-70 | |
| 13 | 5***2 | Маслоотражатель | |
| 14 | 7***2 | Подшипник ГОСТ333-79 | |
| 15 | Л***А | Стакан | |
| 16 | Л***5 | Шайба регулировочная | |
| 17 | 2***Б | Шайба регулировочная | |
| 18 | Л***А | Прокладка | |
| 19 | 2***7 | Шестерня заднего моста ведущая | |
| 20 | Л***а | Корпус | |
| 21 | Л***6 | Прокладка | |
| 22 | Л***6 | Прокладка | |
| 23 | Л***7 | Фланец | |
| 24 | 7***4 | Подшипник ГОСТ333-79 | |
| 25 | [***] | Манжета 1-80х105-2 ГОСТ8752-70 | |
| 26 | Ш***2 | Шайба | |
| 27 | [***] | Проволока 1,0-1, (L=20м) ГОСТ3282-74 | |
| 28 | Л***8 | Муфта зубчатая | |
| 29 | [***] | Масленка 1.3.Ц6 ГОСТ19853-74 | |
| 30 | Л***8 | Пробка М27х1,5 | |
| 31 | [***] | Болт М12х30.58.019 ГОСТ7798-70 | |
| 32 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 33 | Л***0 | Стакан | |
| 34 | Л***4 | Кольцо | |
| 35 | 2***Б | Шестерня заднего моста | |
| 36 | [***] | Шпонка 16х10х70 ГОСТ8789-68 | |
| 37 | Л***Б | Вал | |
| 38 | Л***Б | Пробка М16х1,5 | |
| 39 | Л***5 | Прокладка | |
| 40 | Л***1 | Пробка М27х1,5 | |
| 41 | П***5 | Пробка | |
| 42 | Л***3 | Прокладка | |
| 43 | Л***6 | Прокладка | |
| 44 | Л***1 | Фланец | |
| 45 | 7***3 | Подшипник ГОСТ333-71 | |
| 46 | Л***2 | Втулка распорная | |
| 47 | [***] | Болт М12х40.58.019 ГОСТ7798-70 | |
| 48 | [***] | Болт М16х45.58.019 ГОСТ7798-70 | |
| 49 | [***] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 50 | [***] | Штифт 12Гх40 ГОСТ3128-70 | |
| 51 | [***] | Болт М10х25.58.019 ГОСТ7798-70 | |
| 52 | Л***1 | Эксцентрик | |
| 53 | Л***1 | Эксцентрик |
