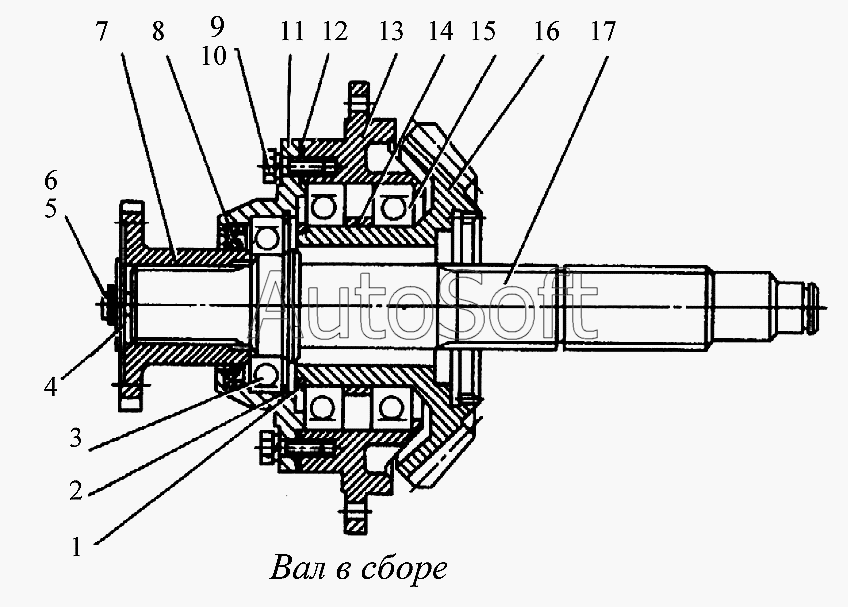

Каталог запасных частей к технике: Геомаш ЛБУ-50 (2003). Вал в сборе
10
УБСР25М.01.01.020
17
16
15
14
13
12
11
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УБСР25М.01.01.020 | У***0 | Вал в сборе | |
| 1 | [***] | Кольцо Б90 ГОСТ13942-68 | |
| 2 | [***] | Кольцо Б100 ГОСТ13943-68 | |
| 3 | 2***1 | Подшипник ГОСТ8338-75 | |
| 4 | Л***7 | Шайба | |
| 5 | [***] | Болт 3М10х25.58.019 ГОСТ7798-70 | |
| 6 | [***] | Проволока 1,0-II, (L=100±5,0мм) ГОСТ3282-74 | |
| 7 | Л***2 | Фланец | |
| 8 | [***] | Манжета ГОСТ8752-70 | |
| 9 | [***] | Болт М10х30.58.019 ГОСТ7798-70 | |
| 10 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 11 | Л***6 | Фланец | |
| 12 | Л***5 | Прокладка | |
| 13 | Л***4 | Стакан | |
| 14 | Л***8 | Втулка | |
| 15 | 1***8 | Подшипник ГОСТ8338-75 | |
| 16 | Л***2 | Шестерня | |
| 17 | У***9 | Вал |
