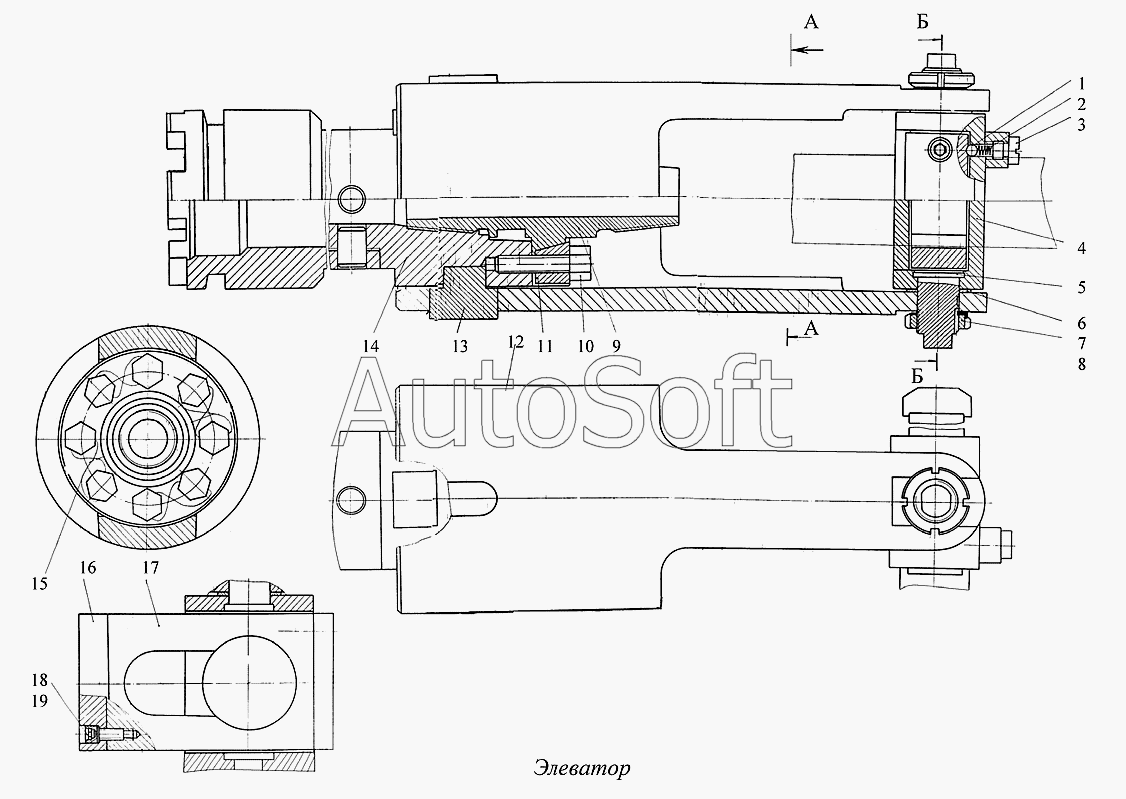

Каталог запасных частей к технике: Геомаш ЛБУ-50 (2003). Элеватор
11
ЛБУ50-04.30.00.000-01
19
18
17
16
15
14
13
12
1
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЛБУ50-04.30.00.000-01 | Л***1 | Элеватор | |
| 1 | [***] | Шарик ГОСТ3722-81 | |
| 2 | А***4 | Пружина | |
| 3 | 1***1 | Пробка | |
| 4 | У***5 | Корпус | |
| 5 | У***5 | Ось | |
| 6 | У***5 | Кольцо | |
| 7 | [***] | Гайка М30х1,5-6Н.05.019 ГОСТ11871-88 | |
| 8 | [***] | Шайба Н.30.01.08кп.019 ГОСТ11872-98 | |
| 9 | У***5 | Ниппель | |
| 10 | [***] | Болт 3М12-6gх50.58.019 ГОСТ7797-70 | |
| 11 | [***] | Фланец | |
| 12 | У***5 | Корпус | |
| 13 | У***5 | Шпонка | |
| 14 | Л***1 | Шпиндель | |
| 15 | [***] | Проволока 1,0-0-1Ц ГОСТ3282-74 | |
| 16 | У***5 | Планка | |
| 17 | У***5 | Вставка | |
| 18 | [***] | Винт М8-6gх20.56.019 ГОСТ11738-84 | |
| 19 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 |
