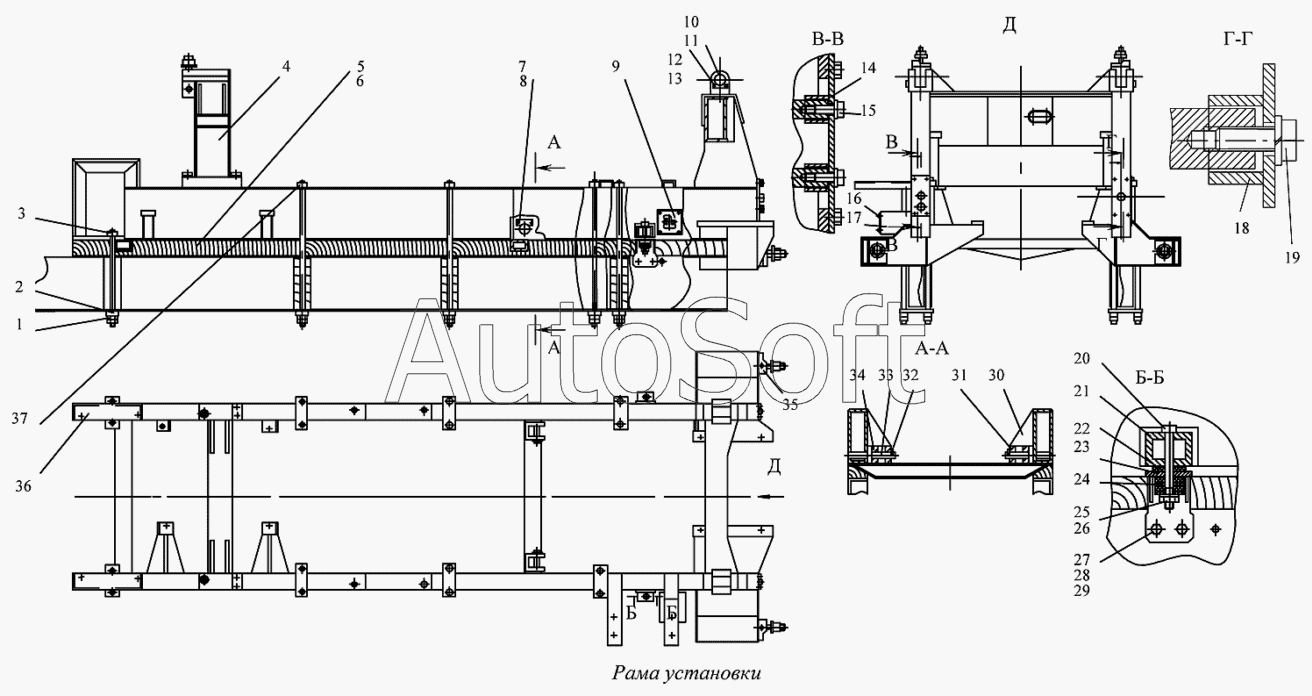

Каталог запасных частей к технике: Геомаш ЛБУ-50 (2003). Рама установки
29
20
21
22
23
24
25
26
27
28
19
30
31
33
34
35
36
37
ЛБУ013.12.00.000
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЛБУ013.12.00.000 | Л***0 | Рама | |
| 1 | [***] | Гайка М20-6Н.5.019 ГОСТ5915-70 | |
| 2 | Л***1 | Планка | |
| 3 | Л***0 | Стремянка | |
| 4 | Л***7 | Стойка в сборе | |
| 5 | Л***А | Брус левый | |
| 6 | Л***А | Брус правый | |
| 7 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 8 | [***] | Болт М10-6gх25.58.019 ГОСТ7798-70 | |
| 9 | Л***6 | Табличка | |
| 10 | Л***7 | Кронштейн | |
| 11 | Л***1 | Ригель | |
| 12 | [***] | Болт М8-6gх16.58.019 ГОСТ7798-70 | |
| 13 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 14 | Л***А | Крышка в сборе | |
| 15 | [***] | Шайба 2.8.01.08кп.019 ГОСТ11371-78 | |
| 16 | [***] | Винт ВМ4-6gх6.58.019 ГОСТ17473-80 | |
| 17 | Л***5 | Кожух | |
| 18 | Л***А | Крышка в сборе | |
| 19 | [***] | Шайба 2.10.01.08кп.019 ГОСТ11371-78 | |
| 20 | [***] | Болт М16-6gх110.58.019 ГОСТ7798-70 | |
| 21 | Л***0 | Кронштейн | |
| 22 | Л***2 | Прокладка | |
| 23 | Л***0 | Кронштейн | |
| 24 | У***5 | Планка | |
| 25 | [***] | Гайка М16-6Н.5.019 ГОСТ5915-70 | |
| 26 | [***] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 27 | [***] | Болт М12-6gх25.58.019 ГОСТ7798-70 | |
| 28 | [***] | Гайка М12-6Н.5.019 ГОСТ5915-70 | |
| 29 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 30 | Л***А | Косынка | |
| 31 | Л***А | Кронштейн | |
| 33 | Л***0 | Кронштейн | |
| 34 | Л***А | Кронштейн | |
| 35 | Л***6 | Башмак в сборе | |
| 36 | Л***0 | Рама | |
| 37 | Л***0 | Стремянка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
