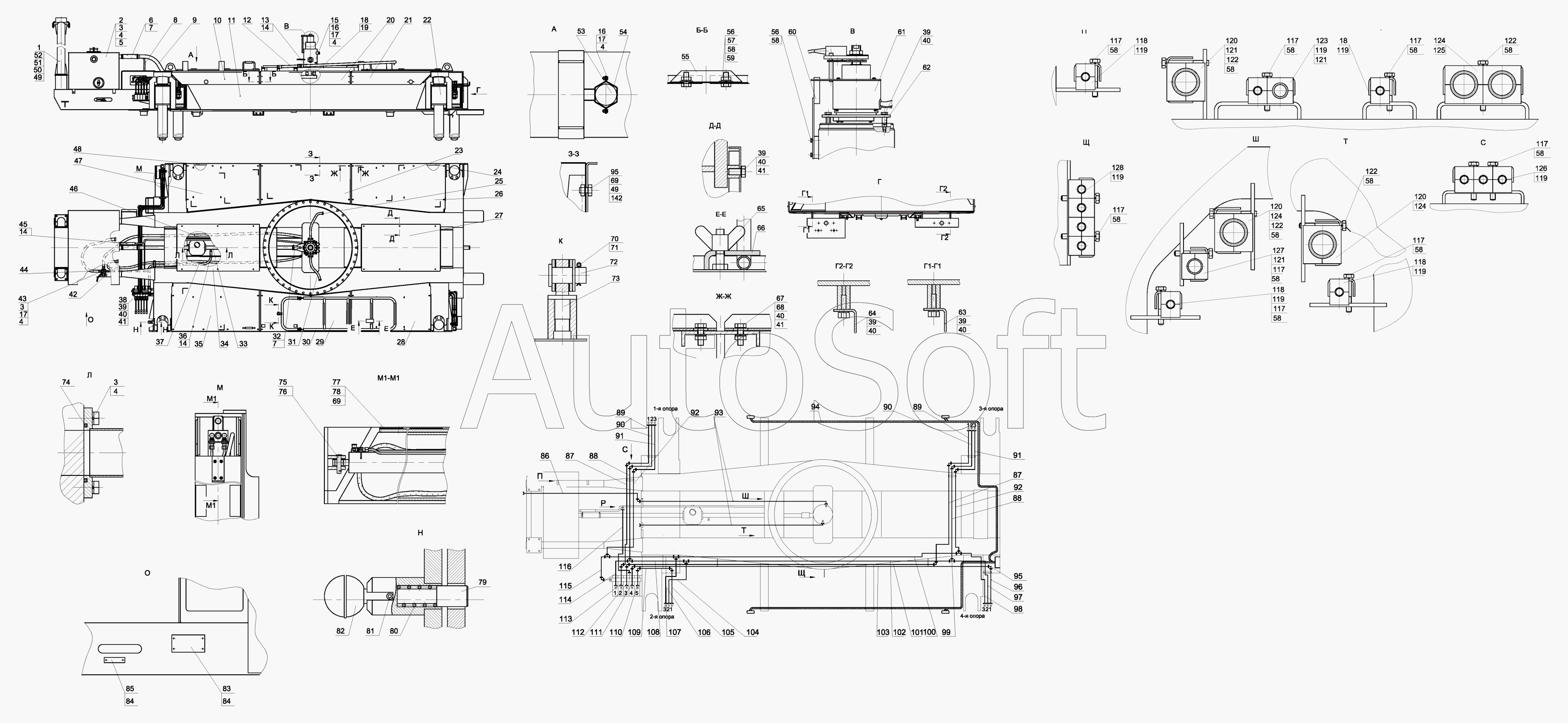

Каталог запасных частей к технике: ККЗ КС-5576Б (2009). РАМА НЕПОВОРОТНАЯ В СБОРЕ КС-5576Б.200.00.000
1
2
3
3
3
4
4
4
4
4
5
6
7
7
8
9
10
11
12
13
14
14
14
15
16
16
17
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
39
39
39
40
40
40
40
40
40
41
41
41
42
43
44
45
46
47
48
49
49
50
51
52
53
54
55
56
56
57
58
58
58
58
58
58
58
58
58
58
58
58
58
58
59
60
61
62
63
64
65
66
67
68
69
69
70
71
72
73
74
74
75
76
77
78
79
80
81
82
82
83
84
84
85
86
87
87
88
88
89
89
90
90
91
91
92
92
93
94
95
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
117
117
117
117
117
117
117
118
118
118
119
119
119
119
119
119
119
120
120
120
121
121
121
122
122
122
122
123
124
124
124
125
126
127
128
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Стойка поддержки стрелы в сборе | |
| 2 | К***1 | Бак масленый в сборе | |
| 3 | М***9 | Болт М12-6gх30.46.019 | |
| 4 | 1***5 | Шайба 12.65Г.05 | |
| 5 | С***9 | Шайба С.12.01.019 | |
| 6 | Р***5 | Рукав 50х61,5 | |
| 7 | 5***5 | Хомут 50-75 | |
| 8 | К***0 | Трубопровод | |
| 9 | К***0 | Трубопровод | |
| 10 | К***0 | Облицовка передняя левая | |
| 11 | К***0 | Рама неповоротная | |
| 12 | К***0 | Трубопровод | |
| 13 | Р***5 | Рукав 18х27,5 | |
| 14 | Х***0 | Хомут 20-30 | |
| 15 | К***0 | Коллектор центральный | |
| 16 | М***9 | Болт М12-6gх40.46.019 | |
| 17 | М***9 | Гайка М12.6Н.5.019 | |
| 18 | Р***3 | Рукав 32х43 | |
| 19 | Х***1 | Хомут 32-51 | |
| 20 | К***0 | Облицовка средняя | |
| 21 | К***0 | Облицовка задняя левая | |
| 22 | К***0 | Балка опорная в сборе | |
| 23 | К***0 | Настил правый | |
| 24 | К***0 | Облицовка задняя правая | |
| 25 | Р***5 | РВД 20-35 | |
| 26 | К***0 | Настил задний правый | |
| 27 | К***4 | Настил задний | |
| 28 | К***0 | Настил задний левый | |
| 29 | К***0 | Настил левый | |
| 30 | К***0 | Лестница | |
| 31 | Р***5 | РВД 20-35 | |
| 32 | Р***5 | Рукав 50х61,5 | |
| 33 | К***0 | Трубопровод | |
| 34 | К***3 | Настил средний | |
| 35 | К***0 | Настил передний левый | |
| 36 | Р***5 | Рукав 18х27,5 | |
| 37 | Р***5 | РВД 20-35 | |
| 38 | К***0 | Гидрораспределитель опорный в сборе | |
| 39 | М***9 | Болт М8-6gх16.46.019 | |
| 40 | 8***5 | Шайба 8.65Г.05 | |
| 41 | С***9 | Шайба С.8.01.019 | |
| 42 | Р***5 | "РВД 12x25(22x1,5 | |
| 43 | К***0 | Кран двухходовой | |
| 44 | Р***5 | РВД 20-35 | |
| 45 | Р***5 | Рукав 18х27,5 | |
| 46 | Р***5 | РВД 20-35 | |
| 47 | К***0 | Настил передний правый | |
| 48 | К***0 | Облицовка передняя правая | |
| 49 | С***9 | Шайба С.16.01.019 | |
| 50 | 1***5 | Шайба 16.65Г.05 | |
| 51 | М***9 | Гайка М16.6Н.5.019 | |
| 52 | М***9 | Болт М16-6gх55.46.019 | |
| 53 | У***) | Фильтр линейный У4910.46.000(1.1.50-25ИЗ) | |
| 54 | К***1 | Хомут | |
| 55 | К***6 | Накладка | |
| 56 | М***9 | Болт М6-6gх16.46.019 | |
| 57 | М***9 | Гайка М6.6Н.5.019 | |
| 58 | 6***5 | Шайба 6.65Г.05 | |
| 59 | С***9 | Шайба С.6.01.019 | |
| 60 | К***0 | Кронштейн | |
| 61 | К***0 | Токосъемник | |
| 62 | К***4 | Стойка | |
| 63 | К***1 | Кронштейн левый | |
| 64 | К***2 | Кронштейн правый | |
| 65 | М***9 | Гайка М10.6Н.5.019 | |
| 66 | К***8 | Планка | |
| 67 | М***9 | Болт М8-6gх25.46.019 | |
| 68 | М***9 | Гайка М8.6Н.5.019 | |
| 69 | М***9 | Винт М10-6gх30.56.019 | |
| 70 | С***9 | Шайба С.20.01.019 | |
| 71 | Ш***9 | Шплинт 5х32.019 | |
| 72 | К***6 | Ось | |
| 73 | К***0 | Шарнир | |
| 74 | 0***3 | Кольцо 063-068-30-2-3 | |
| 74 | 1***0 | Кольцо 11ВF60 | |
| 75 | К***4 | Ось | |
| 76 | 6***9 | Шплинт 6,3х50.019 | |
| 77 | К***5 | Накладка | |
| 78 | К***7 | Прокладка | |
| 79 | К***1 | Фиксатор | |
| 80 | К***3 | Пружина | |
| 81 | К***6 | Штифт | |
| 82 | К***6 | Ручка | |
| 83 | К***9 | Табличка | |
| 84 | 3***9 | Заклепка 3х8.01.019 | |
| 85 | К***3 | Табличка | |
| 86 | К***7 | Трубопровод | |
| 87 | К***4 | Трубопровод | |
| 88 | К***1 | Трубопровод | |
| 89 | К***5 | Трубопровод | |
| 90 | К***2 | Трубопровод | |
| 91 | К***8 | Трубопровод | |
| 92 | К***7 | Трубопровод | |
| 93 | К***5 | Трубопровод | |
| 94 | К***0 | Жгут№2 | |
| 95 | T***L | Адаптер | |
| 96 | К***2 | Трубопровод | |
| 97 | К***3 | Трубопровод | |
| 98 | К***4 | Трубопровод | |
| 99 | T***L | Адаптер | |
| 100 | К***8 | Трубопровод | |
| 101 | К***7 | Трубопровод | |
| 102 | К***9 | Трубопровод | |
| 103 | К***1 | Трубопровод | |
| 104 | К***0 | Трубопровод | |
| 105 | К***5 | Трубопровод | |
| 106 | К***2 | Трубопровод | |
| 107 | К***1 | Трубопровод | |
| 108 | К***9 | Трубопровод | |
| 109 | К***4 | Трубопровод | |
| 110 | К***3 | Трубопровод | |
| 111 | К***0 | Трубопровод | |
| 112 | К***6 | Трубопровод | |
| 113 | К***3 | Трубопровод | |
| 114 | К***0 | Трубопровод | |
| 115 | К***6 | Трубопровод | |
| 116 | К***8 | Трубопровод | |
| 117 | М***9 | Болт М6-6gх40.46.019 | |
| 118 | К***9 | Скоба | |
| 119 | К***0 | Держатель | |
| 120 | К***2 | Скоба | |
| 121 | К***1 | Держатель | |
| 122 | М***9 | Болт М6-6gх55.46.019 | |
| 123 | К***0 | Скоба | |
| 124 | К***1 | Держатель | |
| 125 | К***2 | Скоба | |
| 126 | К***1 | Скоба | |
| 127 | К***1 | Скоба | |
| 128 | К***3 | Скоба |
