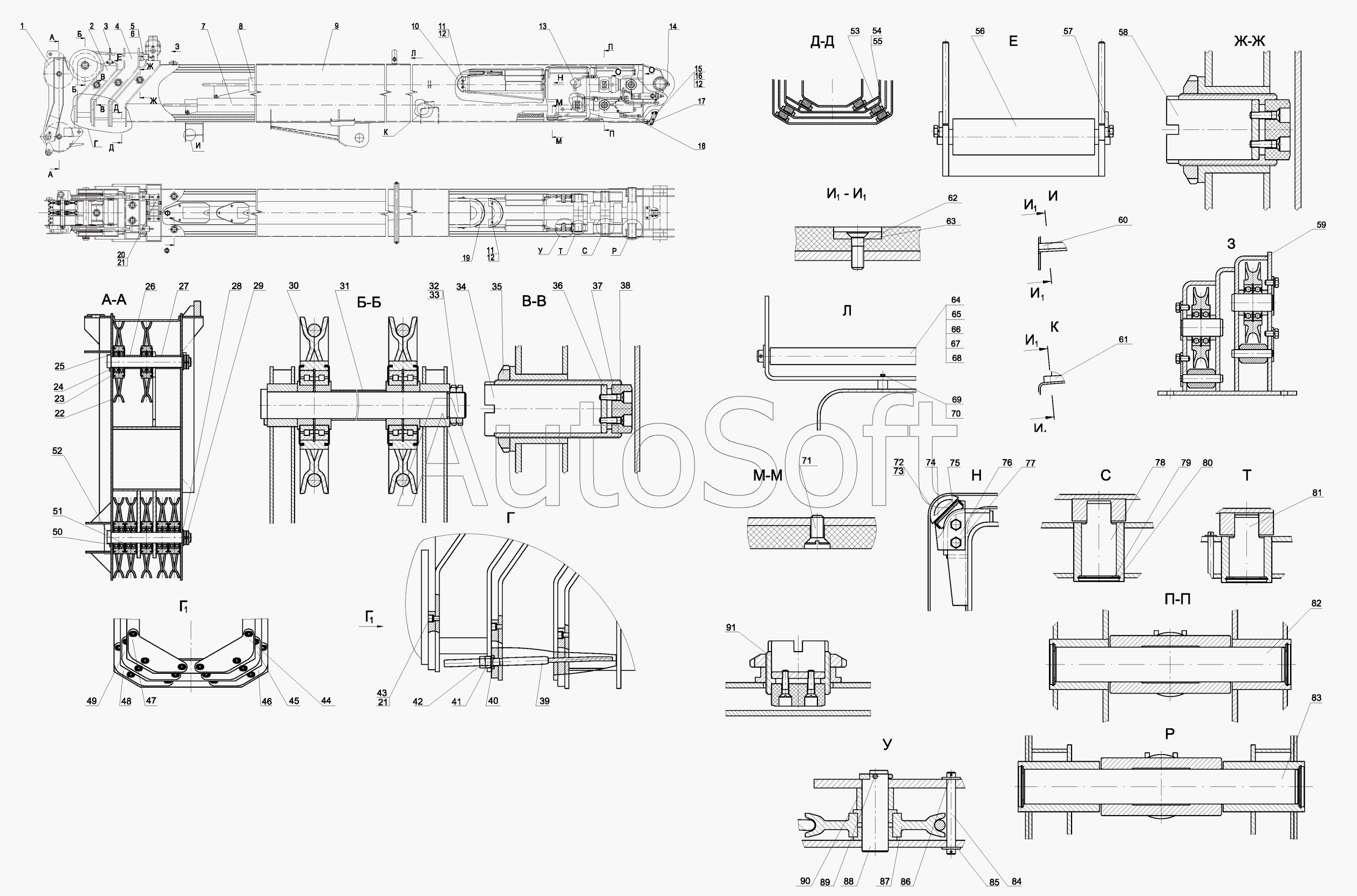

Каталог запасных частей к технике: ККЗ КС-5576Б (2009). СТРЕЛА В СБОРЕ КС-5576Б.340.01.000
1
2
3
4
5
6
7
8
9
10
11
11
12
12
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Секция четвертая | |
| 2 | К***0 | Секция третья | |
| 3 | К***0 | Канат | |
| 4 | К***0 | Секция вторая | |
| 5 | К***1 | Гайка | |
| 6 | К***3 | Гайка | |
| 7 | Ц***0 | Гидроцилиндр | |
| 8 | Ц***0 | Гидроцилиндр | |
| 9 | К***0 | Секция первая | |
| 10 | К***0 | Кожух | |
| 11 | 3***9 | Болт 3М10-6gх25.46.019 | |
| 12 | 1***5 | Шайба 10.65Г.05 | |
| 13 | 1***0 | РВД 12х25(22х1,5-22х1,5)-650 | |
| 14 | 1***6 | Масленка 1.2Кd6 | |
| 15 | М***9 | Болт М10-6gх25.46.019 | |
| 16 | М***9 | Гайка М10-6Н.5.019 | |
| 17 | К***0 | Кронштейн обводной | |
| 18 | К***0 | Удлинитель | |
| 19 | К***0 | Кожух | |
| 20 | М***9 | Болт М12-6gх20.46.019 | |
| 21 | 1***5 | Шайба 12.65Г.05 | |
| 22 | К***0 | Блок | |
| 23 | К***0 | Шайба защитная | |
| 24 | К***1 | Кольцо | |
| 25 | Б***0 | Кольцо Б80 | |
| 26 | К***7 | Труба | |
| 27 | К***2 | Труба | |
| 28 | К***5 | Шайба | |
| 29 | М***9 | Гайка М33х1,5-6Н.06.019 | |
| 30 | К***0 | Блок | |
| 31 | К***6 | Втулка | |
| 32 | К***4 | Ось | |
| 33 | М***9 | Гайка М48х1,5-6Н.06.019 | |
| 34 | К***1 | Винт | |
| 35 | М***9 | Гайка М60х1,5-6Н.06.019 | |
| 36 | К***9 | Шайба | |
| 37 | К***5 | Ползун | |
| 38 | М***9 | Винт М6-6gх25.56.019 | |
| 39 | К***0 | Канат | |
| 40 | К***5 | Шайба | |
| 41 | К***8 | Гайка | |
| 42 | М***9 | Гайка М20-6Н.5.019 | |
| 43 | М***9 | Винт М12-6gх20.56.019 | |
| 44 | К***4 | Упор | |
| 45 | К***2 | Упор | |
| 46 | К***3 | Упор | |
| 47 | К***1 | Упор | |
| 48 | К***1 | Упор | |
| 49 | К***3 | Упор | |
| 50 | 1***А | Подшипник 12208А | |
| 51 | К***1 | Кольцо | |
| 52 | К***4 | Ось | |
| 53 | К***5 | Прокладка | |
| 54 | К***5 | Ползун | |
| 55 | К***1 | Ползун | |
| 56 | К***0 | Ролик | |
| 57 | К***0 | Ригель | |
| 58 | К***4 | Винт | |
| 59 | К***0 | Ограничитель | |
| 60 | К***1 | Пластина | |
| 61 | К***4 | Пластина | |
| 62 | М***9 | Винт М10-6g х 30.56.019 | |
| 63 | К***2 | Шайба | |
| 64 | К***1 | Труба | |
| 65 | К***9 | Кронштейн | |
| 66 | К***2 | Ось | |
| 67 | С***9 | Шайба С.10.01.019 | |
| 68 | 4***9 | Шплинт 4х25.019 | |
| 69 | М***9 | Болт М8-6gх25.46.019 | |
| 70 | 8***5 | Шайба 8.65Г.05 | |
| 71 | М***9 | Винт М10-6g х 20.56.019 | |
| 72 | К***0 | Ползун | |
| 73 | К***1 | Ползун | |
| 74 | К***1 | Седло ползуна | |
| 75 | К***2 | Прокладка | |
| 76 | К***4 | Упор | |
| 77 | М***9 | Болт М12-6gх30.46.019 | |
| 78 | К***1 | Ось | |
| 79 | К***4 | Кольцо упорное | |
| 80 | Б***5 | Кольцо Б75 | |
| 81 | К***1 | Ось | |
| 82 | К***1 | Ось | |
| 83 | К***1 | Ось | |
| 84 | К***7 | Ось | |
| 85 | С***9 | Шайба С.10.01.019 | |
| 86 | 2***9 | ||
| 87 | К***0 | Блок | |
| 88 | К***8 | Ось | |
| 89 | К***6 | Чека | |
| 90 | К***6 | Втулка | |
| 91 | К***2 | Винт |
