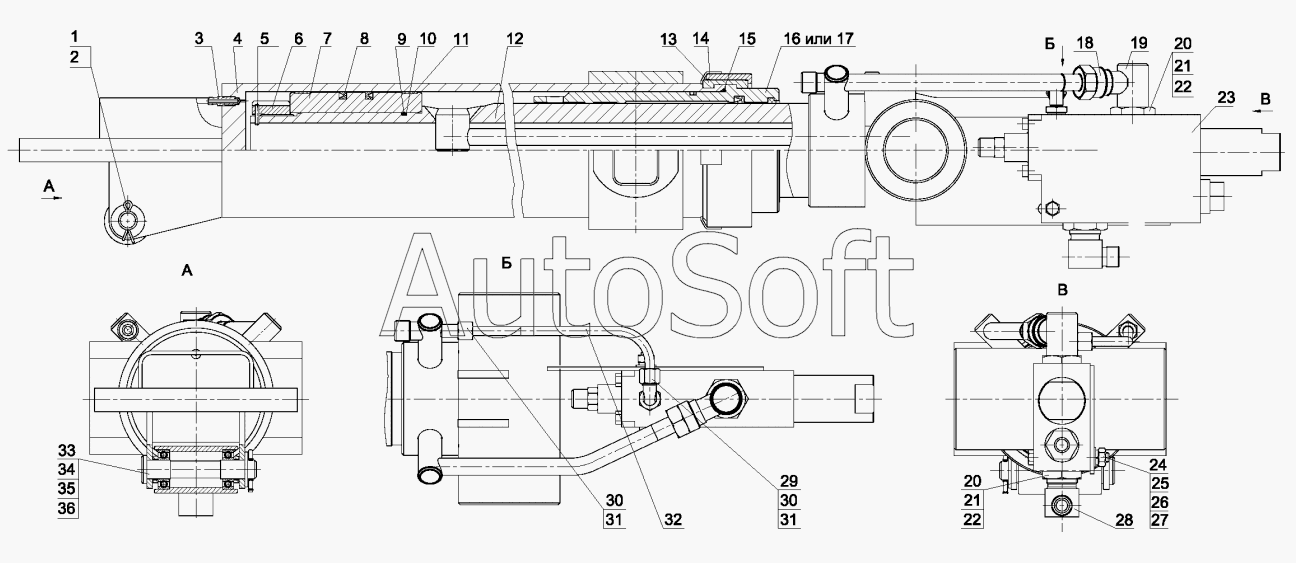

Каталог запасных частей к технике: ККЗ КС-5576Б (2009). ГИДРОЦИЛИНДР Ц-125.701.80.000
28
20
20
21
21
22
22
23
24
25
26
27
19
29
30
30
31
31
32
33
34
35
36
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***9 | Шайба С.20.01.019 | |
| 2 | 5***9 | Шплинт 5х32.019 | |
| 3 | 5***8 | Клапан прокачки 53-3501048 | |
| 4 | Ц***0 | Гильза | |
| 5 | Ш***2 | Штифт 4m6х22 | |
| 6 | Ц***2 | Гайка | |
| 7 | Ц***1 | Корпус | |
| 8 | К***5 | Уплотнение поршня | |
| 9 | 0***3 | Кольцо 074-080-36-2-3 | |
| 10 | Ц***3 | Кольцо защитное | |
| 11 | F***6 | Кольцо направляющее | |
| 12 | Ц***0 | Шток в сборе | |
| 13 | Ц***1 | Замок | |
| 14 | Ц***0 | Бандаж | |
| 15 | Т***0 | Клей-герметик силикон «Гер-месил» ТУ 6-15-1652-90 | |
| 16 | Ц***0 | Букса | |
| 17 | Ц***0 | Букса | |
| 18 | 0***3 | Кольцо 016-019-19-2-3 | |
| 19 | Ц***0 | Угольник | |
| 20 | Г***2 | Гайка | |
| 21 | К***9 | Шайба защитная | |
| 22 | 0***3 | Кольцо 030-035-30-2-3 | |
| 23 | П***0 | Клапан тормозной ПТК-20 | |
| 24 | М***9 | Болт М10-6gх80.46.019 | |
| 25 | М***9 | Гайка М10-6Н.5.019 | |
| 26 | 1***5 | Шайба 10.65Г.05 | |
| 27 | С***9 | Шайба С.10.01.019 | |
| 28 | У***5 | Угольник резьбовой | |
| 29 | T***М | Адаптер | |
| 30 | T***L | Адаптер | |
| 31 | T***S | Адаптер | |
| 32 | Ц***8 | Труба | |
| 33 | Ц***6 | Ось | |
| 34 | Ц***7 | Втулка | |
| 35 | Ц***1 | Труба опорная | |
| 36 | 1***4 | Подшипник 104 |
