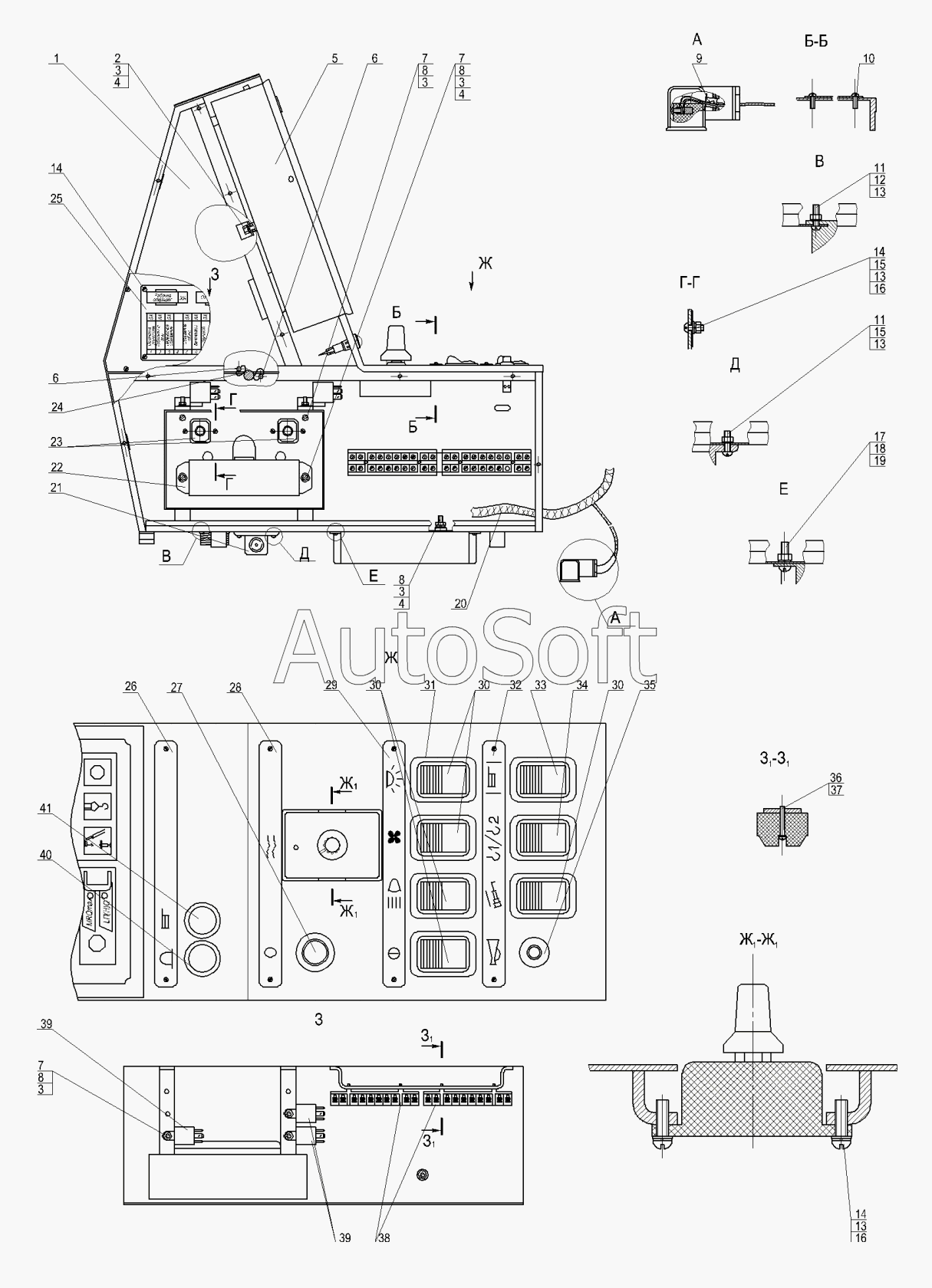

Каталог запасных частей к технике: ККЗ КС-5576Б (2009). ПУЛЬТ УПРАВЛЕНИЯ КС-5576А.350.18.000
1
2
3
3
3
3
3
4
4
4
5
6
6
7
7
7
8
8
8
8
9
10
11
11
12
13
13
13
13
14
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
31
32
33
34
35
36
37
38
39
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Каркас пульта | |
| 2 | М***9 | Болт М6-6gх16.46.019 | |
| 3 | 6***5 | Шайба 6.65Г.05 | |
| 4 | С***9 | Шайба С.6.01.019 | |
| 5 | О***0 | Ограничитель нагрузки крана-ОНК-140 | |
| 6 | К***1 | Винт | |
| 7 | М***9 | Винт М6-6gх20.56.019 | |
| 8 | М***9 | Гайка М6-6Н.5.019 | |
| 9 | Д***Б | Диод Д226Б | |
| 10 | М***9 | Винт М3-6gх8.56.019 | |
| 11 | М***9 | Винт М4-6gх16.56.019 | |
| 12 | М***9 | Гайка М4-6Н.5.019 | |
| 13 | 4***5 | Шайба 4.65Г.05 | |
| 14 | М***9 | Винт М4-6gх10.56.019 | |
| 15 | М***9 | Гайка М4-6Н.5.019 | |
| 16 | С***9 | Шайба С.4.01.019 | |
| 17 | М***9 | Винт М5-6gх16.56.019 | |
| 18 | М***9 | Гайка М5-6Н.5.019 | |
| 19 | 5***5 | Шайба 5.65Г.05 | |
| 20 | К***0 | Жгут №3.3 | |
| 21 | Ш***1 | Комплект ШР51 | |
| 22 | П***2 | Блок плавких предохранителей ПР-112 | |
| 23 | 2***2 | Предохранитель 29.3722 | |
| 24 | 1***7 | Пломба 16,5/7 | |
| 25 | К***6 | Табличка | |
| 26 | К***4 | Табличка | |
| 27 | 2***) | Переключатель кнопочный 2802.3710-01(5М) | |
| 28 | К***2 | Табличка | |
| 29 | К***3 | Табличка | |
| 30 | В***7 | Выключатель ВК-343-01.17 | |
| 31 | 6***6 | Рамка установочная 60.3710-116 | |
| 32 | К***5 | Табличка | |
| 33 | П***7 | П147-05.17 Переключатель | |
| 34 | П***7 | П147-02.17 Переключатель | |
| 35 | 5***К | Кнопка 5К | |
| 36 | М***9 | Винт М3-6gх20.56.019 | |
| 37 | 3***5 | Шайба 3.65Г.05 | |
| 38 | Б***6 | БЗ-26 Блок зажимов | |
| 39 | 9***7 | 901.3747 Реле | |
| 40 | 1***0 | 123.3803010 Лампа контрольная | |
| 41 | 1***0 | 124.3803010 Лампа контрольная |
