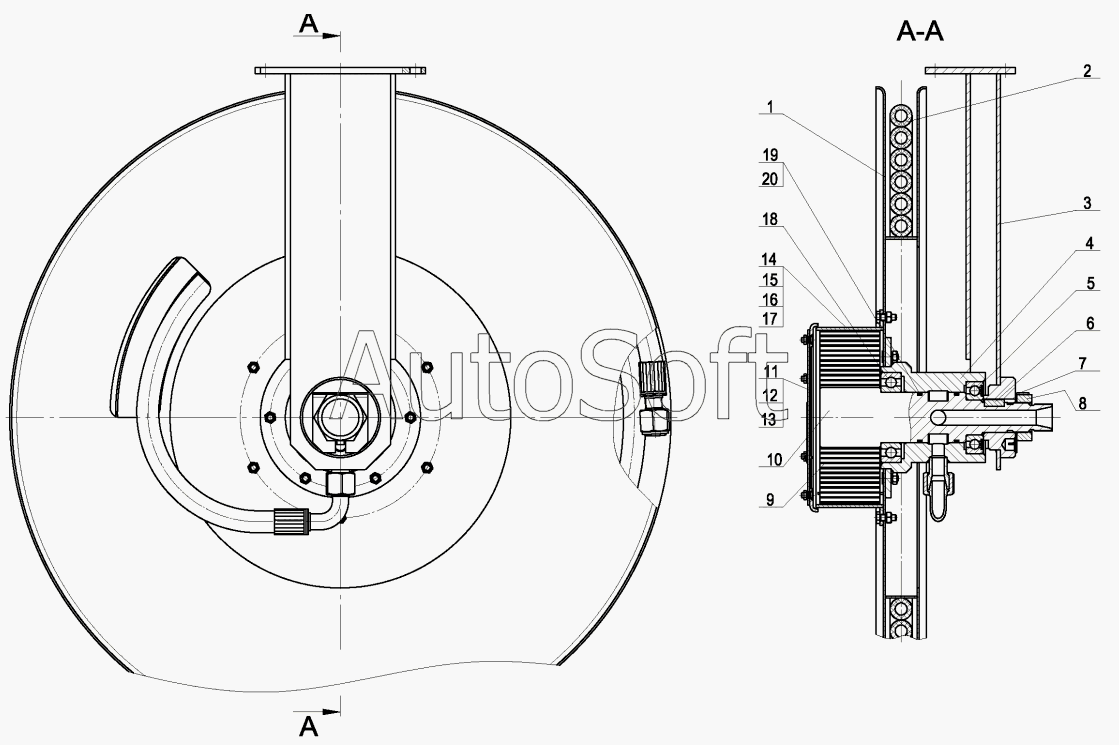

Каталог запасных частей к технике: ККЗ КС-5576Б (2009). ШЛАНГОВЫЙ БАРАБАН КС-5576Б.316.00.000
11
20
20
19
18
17
16
15
14
13
12
1
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Барабан | |
| 2 | 1***5 | РВД 12x25(22x1,5) | |
| 3 | К***0 | Кронштейн | |
| 4 | К***0 | Втулка в сборе | |
| 5 | 6***7 | Подшипник 60207 | |
| 6 | К***6 | Шпонка 8х7х20 | |
| 7 | К***4 | Шайба стопорная | |
| 8 | К***5 | Гайка М30х2 | |
| 9 | К***3 | Пружина | |
| 10 | К***1 | Вал | |
| 11 | К***0 | Крышка | |
| 12 | М***9 | Гайка М5-6Н.5.019 | |
| 13 | 5***5 | Шайба 5.65Г.05 | |
| 14 | К***0 | Кожух | |
| 15 | М***9 | Болт М6-6gх16.46.019 | |
| 16 | М***9 | Гайка М6-6Н.5.019 | |
| 17 | 6***5 | Шайба 6.65Г.05 | |
| 18 | 2***0 | Подшипник 210 | |
| 19 | К***2 | Кольцо защитное | |
| 20 | 0***3 | Кольцо 045-050-30-2-3 | |
| 20 | 1***9 | Кольцо 11ВF09 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
