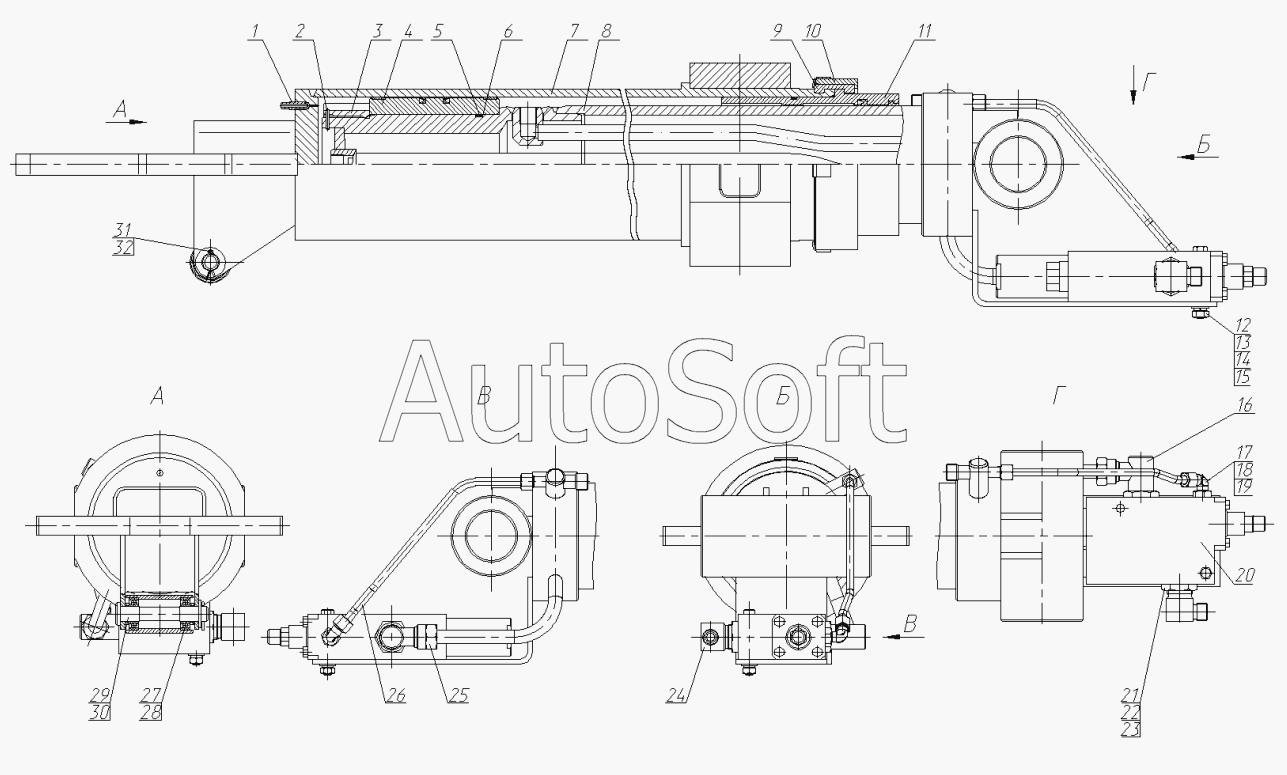

Каталог запасных частей к технике: ККЗ КС-6476 (2007). ГИДРОЦИЛИНДР Ц-160.770.80.000
17
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***8 | Клапан прокачки 53-3501048 | |
| 2 | Ш***2 | Штифт 4m6х22 | |
| 3 | Ц***2 | Гайка | |
| 4 | Ц***0 | Поршень | |
| 5 | 1***3 | Кольцо 112-120-46-2-3 | |
| 6 | Ц***4 | Кольцо защитное | |
| 7 | Ц***0 | Гильза | |
| 8 | Ц***0 | Шток в сборе | |
| 9 | Ц***1 | Замок | |
| 10 | Ц***0 | Бандаж | |
| 11 | Ц***0 | Букса | |
| 12 | М***9 | Болт М10-6gх80.46.019 | |
| 13 | М***9 | Гайка М10-6Н.5.019 | |
| 14 | 1***5 | Шайба 10.65Г.05 | |
| 15 | C***9 | Шайба C10.01.019 | |
| 16 | Ц***0 | Угольник | |
| 17 | T***M | Адаптер TN-S14-10LM | |
| 18 | T***L | Адаптер | |
| 19 | T***S | Адаптер | |
| 20 | П***0 | Клапан тормозной ПТК-20 | |
| 21 | Г***2 | Гайка | |
| 22 | К***8 | Шайба защитная | |
| 23 | 0***3 | Кольцо 030-035-30-2-3 | |
| 24 | У***5 | Угольник резьбовой | |
| 25 | 0***3 | Кольцо 016-019-19-2-3 | |
| 26 | Ц***3 | Труба | |
| 27 | Ц***1 | Труба опорная | |
| 28 | 1***4 | Подшипник 104 | |
| 29 | Ц***6 | Ось | |
| 30 | Ц***7 | Втулка | |
| 31 | C***9 | Шайба C20.01.019 | |
| 32 | 5***9 | Шплинт 5х32.019 |
