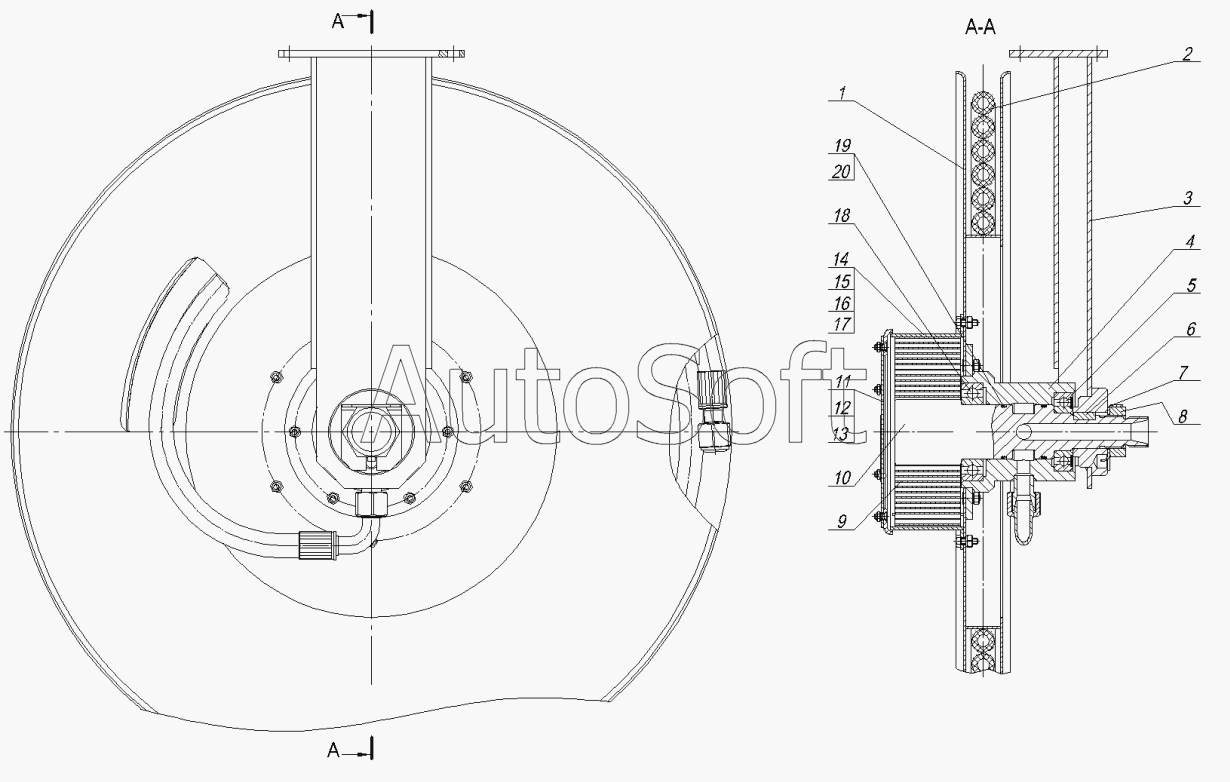

Каталог запасных частей к технике: ККЗ КС-6476 (2007). ШЛАНГОВЫЙ БАРАБАН КС-5576Б.316.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Барабан | |
| 2 | Р***2 | РВД 12x25(22xl,5, 90°-22x1,5)-9000 | |
| 3 | К***0 | Кронштейн | |
| 4 | К***0 | Втулка в сборе | |
| 5 | 6***7 | Подшипник 60207 | |
| 6 | К***6 | Шпонка 8х7х20 | |
| 7 | К***4 | Шайба стопорная | |
| 8 | К***5 | Гайка М30х2 | |
| 9 | К***3 | Пружина | |
| 10 | К***1 | Вал | |
| 11 | К***0 | Крышка | |
| 12 | М***9 | Гайка М5-6Н.5.019 | |
| 13 | 5***5 | Шайба 5.65Г.05 | |
| 14 | К***0 | Кожух | |
| 15 | М***9 | Болт М6-6gх16.46.019 | |
| 16 | М***9 | Гайка М6-6Н.5.019 | |
| 17 | 6***5 | Шайба 6.65Г.05 | |
| 18 | 2***0 | Подшипник 210 | |
| 19 | К***2 | Кольцо защитное | |
| 20 | 0***3 | Кольцо 045-050-30-2-3 | |
| 20 | 1***9 | Кольцо 11ВF09 |
