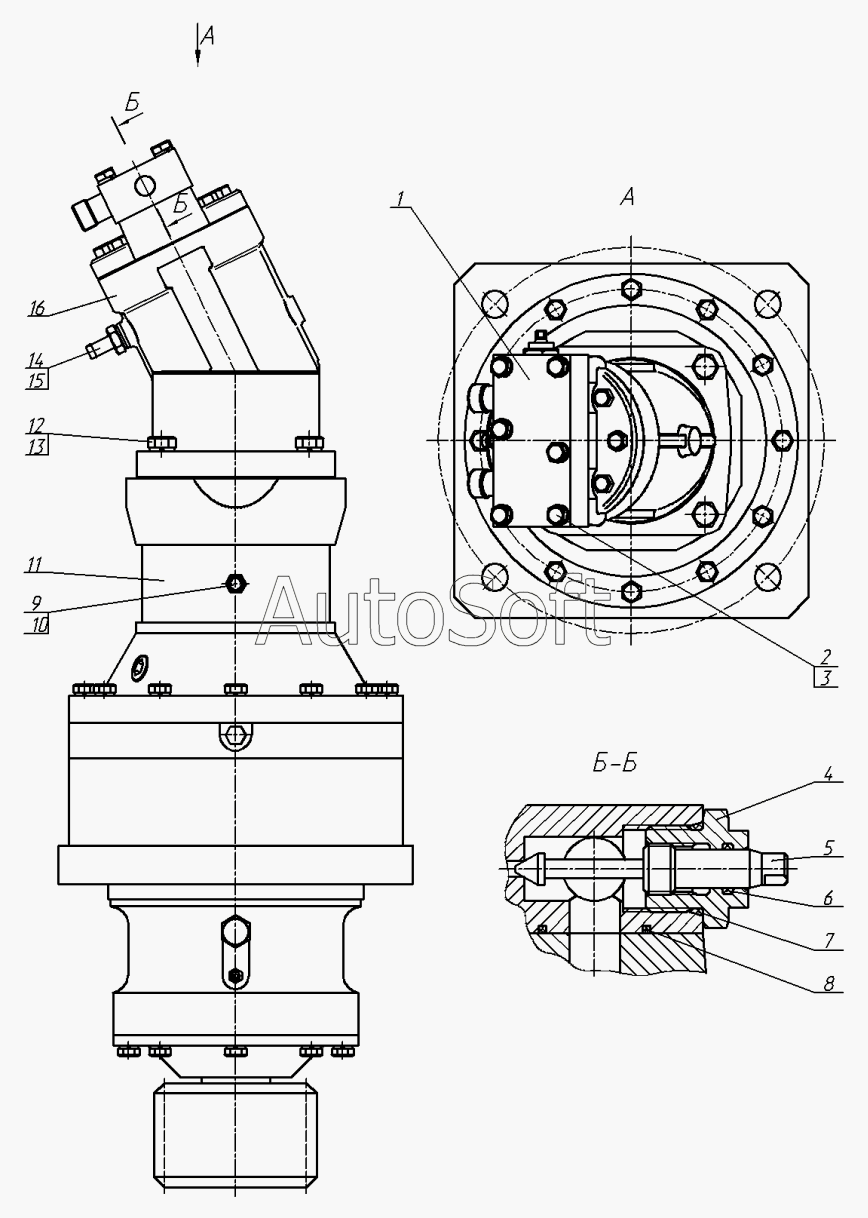

Каталог запасных частей к технике: ККЗ КС-6476 (2007). МЕХАНИЗМ ПОВОРОТА В СБОРЕ КС-6476А.303.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Фланец | |
| 2 | М***9 | Болт М12-6gx60.46.019 | |
| 3 | 1***5 | Шайба 12.65Г.05 | |
| 4 | К***2 | Втулка | |
| 5 | К***1 | Шток | |
| 6 | 0***3 | Кольцо 011-015-25-2-3 | |
| 7 | 0***3 | Кольцо 024-029-30-2-3 | |
| 8 | 0***3 | Кольцо 030-035-30-2-3 | |
| 9 | 1***1 | Прокладка 14М1 | |
| 10 | T***М | Адаптер | |
| 11 | М***1 | Механизм поворота МП72-11/11/12/0,383/У1 | |
| 12 | М***9 | Болт М16-6gx50.66.019 | |
| 13 | 1***5 | Шайба 16.65Г.05 | |
| 14 | Н***2 | Ниппель резьбовой | |
| 15 | 1***1 | Прокладка 18М1 | |
| 16 | 3***6 | Гидромотор 310.3.112.00.06 |
