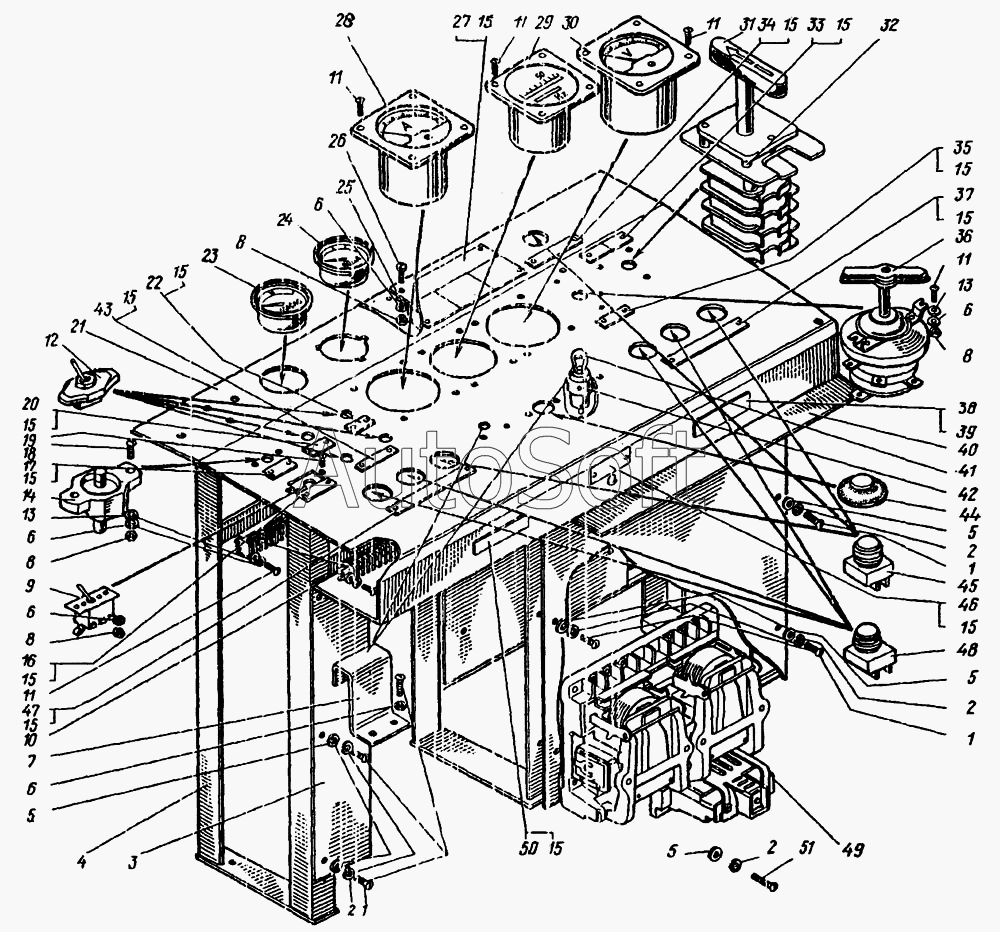

Каталог запасных частей к технике: ККЗ КС-4561А (2009). 3ВС.602.002 Пульт управления
1
1
2
2
2
3
4
5
5
5
5
6
6
6
6
6
7
8
8
8
8
9
10
11
11
11
11
11
12
13
13
14
15
15
15
15
15
15
15
15
15
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Винт | |
| 2 | 6***6 | Шайба | |
| 3 | 8***7 | Уголок | |
| 4 | 5***5 | Каркас | |
| 5 | 1***6 | Шайба | |
| 6 | 6***4 | Шайба | |
| 7 | 8***7 | Скоба | |
| 8 | 5***4 | Гайка | |
| 9 | П***7 | Переключатель | |
| 10 | К***5 | Блок клеммный | |
| 11 | 1***0 | Винт | |
| 12 | В***2 | Выключатель | |
| 13 | 1***4 | Шайба | |
| 14 | П***Б | Предохранитель 20 А, 24 В | |
| 15 | 1***8 | Винт | |
| 16 | 8***4 | Табличка | |
| 17 | 8***3 | Табличка | |
| 18 | 1***6 | Винт | |
| 19 | 1***0 | Винт | |
| 20 | 8***1 | Табличка | |
| 21 | 8***6 | Панель | |
| 22 | 8***1 | Табличка | |
| 23 | У***4 | Указатель давления масла | |
| 24 | У***3 | Указатель температуры воды | |
| 25 | Р***2 | Сопротивление добавочное к вольтметру | |
| 26 | 1***0 | Винт | |
| 27 | 8***6 | Табличка | |
| 28 | Э***1 | Амперметр 0-100 А | |
| 29 | В***1 | Частотомер вибрационный 45-55 Гц | |
| 30 | Э***1 | Амперметр 0-100 А | |
| 31 | У***3 | Переключатель универсальный | |
| 32 | 8***2 | Втулка | |
| 33 | 8***2 | Табличка | |
| 34 | 8***4 | Табличка | |
| 35 | 8***2 | Табличка | |
| 36 | П***0 | Выключатель пакетный | |
| 37 | 8***3 | Табличка | |
| 38 | 8***9 | Щиток заводской | |
| 39 | 1***6 | Заклепка | |
| 40 | 8***1 | Лист | |
| 41 | А***1 | Лампа автомобильная | |
| 42 | П***0 | Патрон | |
| 43 | 8***3 | Табличка | |
| 44 | К***1 | Кнопка с черным толкателем | |
| 45 | К***1 | Кнопка с красным толкателем | |
| 46 | 8***5 | Табличка | |
| 47 | 8***1 | Табличка | |
| 48 | К***1 | Кнопка с красным толкателем | |
| 49 | П***4 | Пускатель магнитный | |
| 50 | 8***2 | Табличка | |
| 51 | 1***6 | Винт |
