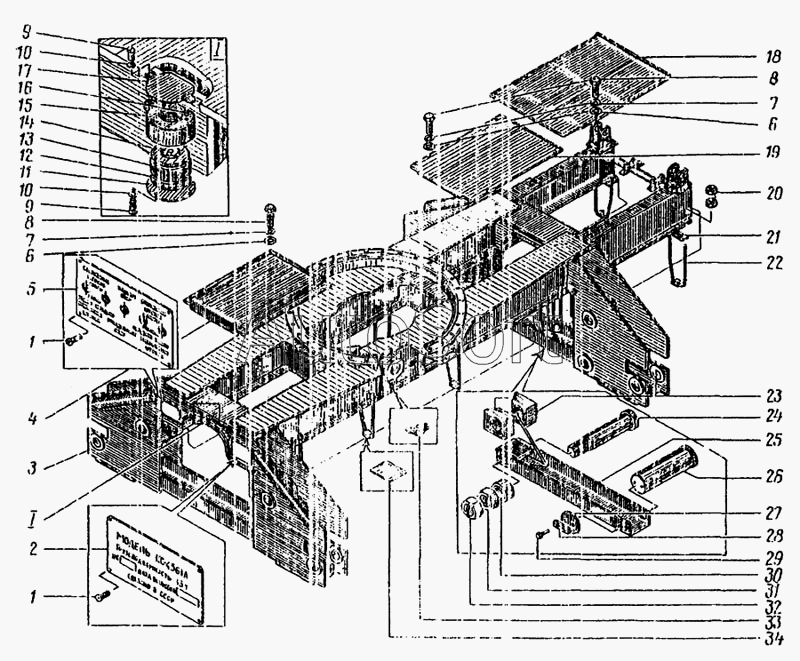

Каталог запасных частей к технике: ККЗ КС-4561А (2009). 4561А.201.00.000 Установка рамы неповоротной
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
10
10
2
3
4
5
6
6
7
7
8
8
9
9
1
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Винт | |
| 2 | 4***1 | Пластина заводская | |
| 3 | 4***0 | Рама неповоротная | |
| 4 | 4***2 | Кожух | |
| 5 | 4***6 | Табличка | |
| 6 | 1***8 | Шайба | |
| 7 | 6***8 | Шайба | |
| 8 | 7***6 | Болт | |
| 9 | 1***2 | Винт | |
| 10 | 6***6 | Шайба | |
| 11 | 4***1 | Крышка | |
| 12 | 4***2 | Прокладка | |
| 13 | 4***3 | Лента | |
| 14 | 4***5 | Корпус с ампулой уровня АКН60-24 | |
| 15 | 4***0 | Кронштейн уровня | |
| 16 | 1***2 | Винт | |
| 17 | 4***4 | Крышка | |
| 18 | 1***Б | Кожух | |
| 19 | 1***А | Лист | |
| 20 | 5***0 | Гайка | |
| 21 | 1***9 | Подкладка | |
| 22 | 1***4 | Стремянка | |
| 23 | 4***2 | Сухарь | |
| 24 | 4***1 | Ось | |
| 25 | 4***0 | Шпренгель | |
| 26 | 4***9 | Ось | |
| 27 | 4***7 | Шайба | |
| 28 | 4***7 | Планка | |
| 29 | 7***0 | Болт | |
| 30 | 4***5 | Втулка | |
| 31 | 5***8 | Гайка | |
| 32 | 1***8 | Гайка | |
| 33 | 1***5 | Масленка | |
| 34 | 1***1 | Платик |
