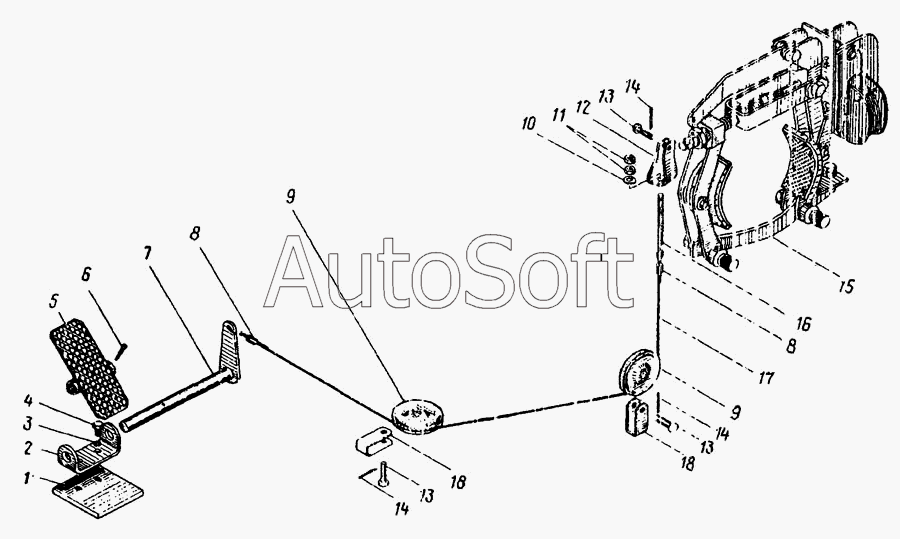

Каталог запасных частей к технике: ККЗ КС-4561А (2009). 4561А.311.00.000 Установка тормоза механизма поворота
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
13
13
14
14
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Платик | |
| 2 | 1***1 | Кронштейн | |
| 3 | 6***8 | Шайба | |
| 4 | 7***6 | Болт | |
| 5 | 1***0 | Педаль | |
| 6 | 3***2 | Штифт | |
| 7 | 4***0 | Рычаг | |
| 8 | 1***8 | Втулка | |
| 9 | 1***9 | Блок | |
| 10 | 1***8 | Шайба | |
| 11 | 5***8 | Гайка | |
| 12 | 1***А | Вилка | |
| 13 | 9***6 | Ось | |
| 14 | 3***2 | Шплинт | |
| 15 | 1***0 | Тормоз механизма поворота | |
| 16 | 1***5 | Тяга | |
| 17 | 3***0 | Канат | |
| 18 | 1***А | Скоба |
