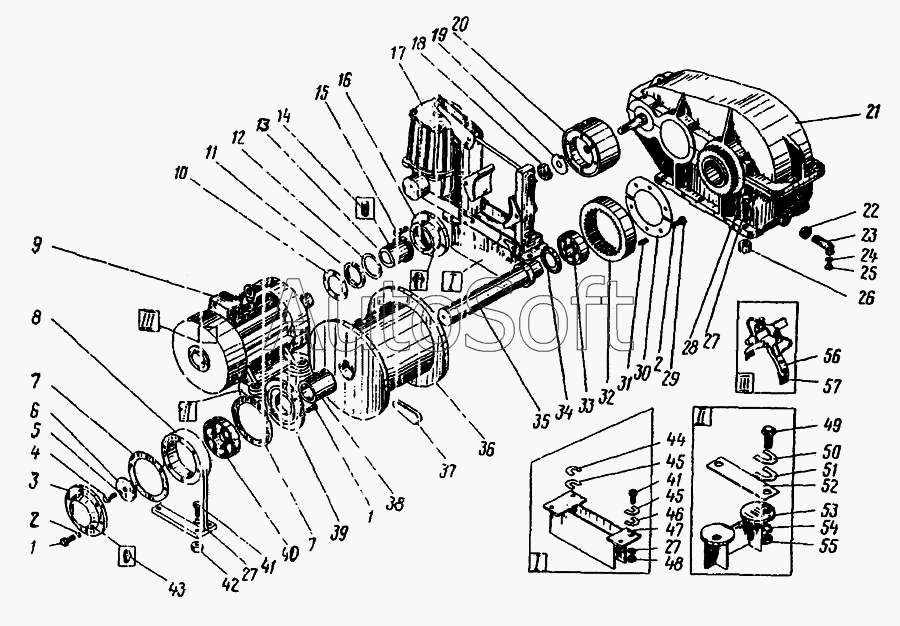

Каталог запасных частей к технике: ККЗ КС-4561А (2009). 4561А.316.00.000 Лебедка вспомогательная
43
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
28
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
15
2
2
3
4
5
6
7
7
8
9
9
10
11
12
13
14
1
1
16
17
17
18
19
20
21
22
23
24
24
25
26
27
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***5 | Болт | |
| 2 | 6***0 | Шайба | |
| 3 | 1***0 | Крышка | |
| 4 | 7***0 | Болт | |
| 5 | 6***2 | Шайба | |
| 6 | 1***2 | Шайба торцевая | |
| 7 | 1***8 | Прокладка | |
| 8 | 1***1 | Кронштейн | |
| 9 | М***2 | Электродвигатель | |
| 9 | М***2 | Электродвигатель | |
| 10 | 4***0 | Крышка | |
| 11 | 2***2 | Кольцо | |
| 12 | 4***9 | Полукольцо | |
| 13 | 4***4 | Втулка | |
| 14 | 1***0 | Винт | |
| 15 | 7***0 | Болт | |
| 16 | 4***5 | Полумуфта ведущая | |
| 17 | Т***0 | Тормоз | |
| 17 | Т***Т | Тормоз | |
| 18 | 4***7 | Гайка | |
| 19 | 4***5 | Шайба стопорная | |
| 20 | 4***1 | Шкив | |
| 21 | Р***2 | Редуктор с зубчатой муфтой | |
| 22 | 1***6 | Гайка | |
| 23 | 1***0 | Трубка сливная | |
| 24 | 1***5 | Шайба | |
| 24 | Э***9 | Шайба | |
| 25 | 1***0 | Пробка | |
| 26 | 4***7 | Платик | |
| 27 | 6***6 | Шайба | |
| 28 | 7***0 | Болт | |
| 29 | 7***6 | Болт | |
| 30 | 4***6 | Крышка разъемная | |
| 31 | 1***7 | Винт | |
| 32 | 1***8 | Венец зубчатый | |
| 33 | 5***1 | Подшипник | |
| 34 | 1***1 | Кольцо | |
| 35 | 1***А | Ось барабана | |
| 36 | 1***Б | Барабан | |
| 37 | 1***А | Клин | |
| 38 | 1***А | Втулка | |
| 39 | 4***5 | Крышка | |
| 40 | 5***5 | Подшипник | |
| 41 | 7***0 | Болт | |
| 42 | 4***8 | Платик | |
| 43 | 1***2 | Масленка | |
| 44 | 1***3 | Прокладка | |
| 45 | 1***Б | Прокладка | |
| 46 | 1***5 | Прокладка | |
| 47 | 4***0 | Подставка тормоза | |
| 48 | 5***6 | Гайка | |
| 49 | 7***0 | Болт | |
| 50 | 1***А | Прокладка | |
| 51 | 1***6 | Прокладка | |
| 52 | 4***6 | Пластина | |
| 53 | 4***0 | Подставка электродвигателя | |
| 54 | 6***0 | Шайба | |
| 55 | 5***0 | Гайка | |
| 56 | 5***2 | Щеткодержатель | |
| 57 | 8***2 | Щетка М1 |
