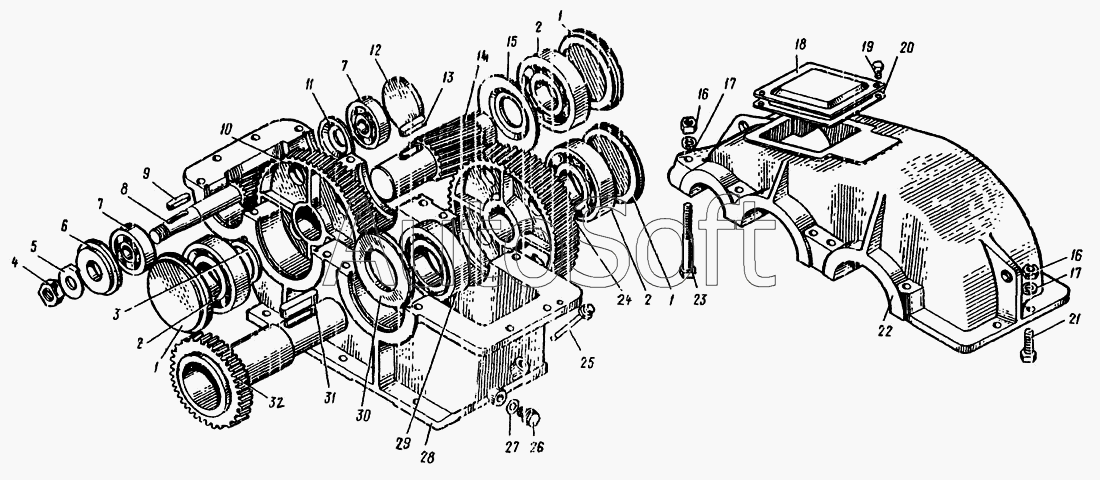

Каталог запасных частей к технике: ККЗ КС-4561А (2009). РМ 500-31,5-11М-У2 Редуктор
17
17
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
1
1
1
16
16
15
14
13
12
11
10
9
8
7
7
6
5
4
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Крышка глухая | |
| 2 | 8***7 | Подшипник | |
| 3 | 4***8 | Втулка распорная | |
| 4 | 4***7 | Гайка | |
| 5 | 4***5 | Шайба стопорная | |
| 6 | 3***1 | Крышка проходная | |
| 7 | 8***0 | Подшипник | |
| 8 | 3***4 | Вал-шестерня | |
| 9 | 8***0 | Шпонка | |
| 10 | 3***4 | Колесо зубчатое | |
| 11 | 4***6 | Маслоотражатель | |
| 12 | 4***6 | Крышка глухая | |
| 13 | 4***9 | Шпонка | |
| 14 | 3***2 | Вал-шестерня | |
| 15 | 4***9 | Маслоотражатель | |
| 16 | 5***6 | Гайка | |
| 17 | 6***6 | Шайба | |
| 18 | 3***2 | Крышка смотровая | |
| 19 | 7***6 | Болт | |
| 20 | 4***0 | Прокладка | |
| 21 | 7***0 | Болт | |
| 22 | 1***4 | Крышка редуктора | |
| 23 | 7***0 | Болт | |
| 24 | 3***6 | Колесо зубчатое | |
| 25 | 4***0 | Игла масломерная | |
| 26 | 4***1 | Пробка спускная | |
| 27 | 4***9 | Прокладка уплотнительная | |
| 28 | 1***А | Корпус редуктора | |
| 29 | 8***0 | Подшипник | |
| 30 | 4***8 | Крышка проходная | |
| 31 | 4***2 | Шпонка | |
| 32 | 2***А | Вал зубчатый |
