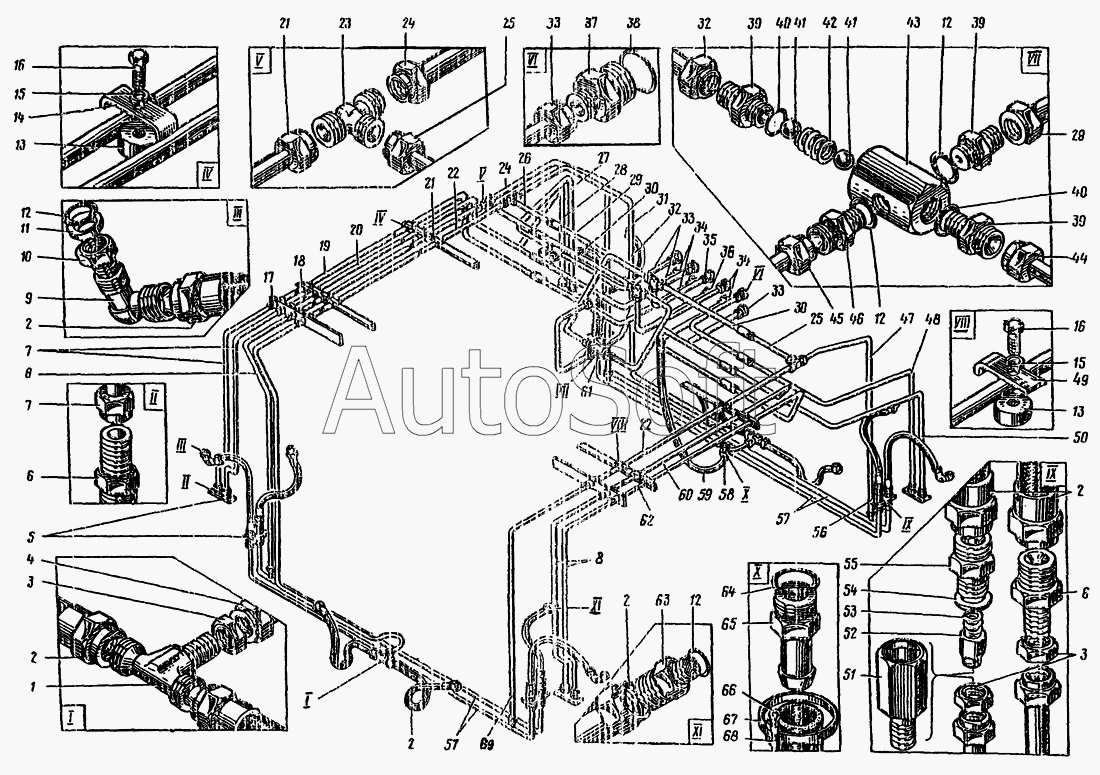

Каталог запасных частей к технике: ККЗ КС-4561А (2009). 4561А.103.00.000 Установка трубопроводов на шасси
44
52
51
50
49
48
47
46
45
53
43
42
41
41
40
40
39
39
39
38
37
36
61
69
68
67
66
65
64
63
62
35
60
59
58
57
57
56
55
54
9
17
16
16
15
15
14
13
13
12
12
12
12
11
10
18
8
8
7
7
6
6
5
4
3
3
2
2
2
2
2
26
34
34
33
33
33
32
32
31
30
30
29
28
28
27
1
25
25
24
24
23
22
22
21
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Тройник | |
| 2 | Р***У | Рукав высокого давления | |
| 3 | 5***0 | Гайка | |
| 4 | 4***0 | Труба в сборе | |
| 5 | 4***7 | Кронштейн | |
| 6 | 4***9 | Штуцер | |
| 7 | 4***0 | Труба в сборе | |
| 8 | 4***1 | Труба в сборе | |
| 9 | 4***0 | Угольник | |
| 10 | У***4 | Гайка накидная | |
| 11 | У***5 | Прокладка | |
| 12 | 9***5 | Кольцо | |
| 13 | 4***8 | Втулка | |
| 14 | 4***3 | Скоба | |
| 15 | 6***6 | Шайба | |
| 16 | 7***0 | Болт | |
| 17 | 4***5 | Планка | |
| 18 | 4***6 | Планка | |
| 19 | 4***0 | Труба в сборе | |
| 20 | 4***1 | Труба в сборе | |
| 21 | 4***1 | Труба в сборе | |
| 22 | 4***0 | Труба в сборе | |
| 23 | 4***2 | Тройник | |
| 24 | 4***0 | Труба в сборе | |
| 25 | 4***0 | Труба в сборе | |
| 26 | 4***1 | Труба в сборе | |
| 27 | 4***0 | Труба в сборе | |
| 28 | 4***1 | Труба в сборе | |
| 29 | 4***0 | Труба в сборе | |
| 30 | 4***2 | Труба в сборе | |
| 31 | 4***0 | Труба в сборе | |
| 32 | 4***1 | Труба в сборе | |
| 33 | 4***1 | Труба в сборе | |
| 34 | 4***0 | Труба в сборе | |
| 35 | 4***0 | Труба в сборе | |
| 36 | 4***1 | Труба в сборе | |
| 37 | 4***3 | Штуцер | |
| 38 | 9***0 | Кольцо | |
| 39 | 4***3 | Штуцер | |
| 40 | 9***2 | Кольцо | |
| 41 | 3***Н | Шарик | |
| 42 | 4***2 | Пружина | |
| 43 | 4***1 | Корпус | |
| 44 | 4***2 | Труба в сборе | |
| 45 | 4***0 | Труба в сборе | |
| 46 | 4***8 | Дроссель | |
| 47 | 4***0 | Труба в сборе | |
| 48 | 4***0 | Труба в сборе | |
| 49 | 4***2 | Скоба | |
| 50 | 4***1 | Труба в сборе | |
| 51 | 4***1 | Корпус | |
| 52 | 4***2 | Клапан | |
| 53 | 4***3 | Пружина | |
| 54 | 9***5 | Кольцо | |
| 55 | 4***1 | Штуцер | |
| 56 | 4***0 | Клапан обратный с дросселем | |
| 57 | 4***0 | Труба в сборе | |
| 58 | 4***0 | Хомут в сборе | |
| 59 | 1***0 | Рукав | |
| 60 | 4***1 | Труба в сборе | |
| 61 | 4***0 | Клапан | |
| 62 | 4***0 | Труба в сборе | |
| 63 | 4***9 | Штуцер | |
| 64 | 1***5 | Прокладка | |
| 65 | 4***0 | Штуцер | |
| 66 | 3***8 | Шплинт | |
| 67 | 4***3 | Лента | |
| 68 | 4***1 | Серьга | |
| 69 | 4***1 | Труба в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
