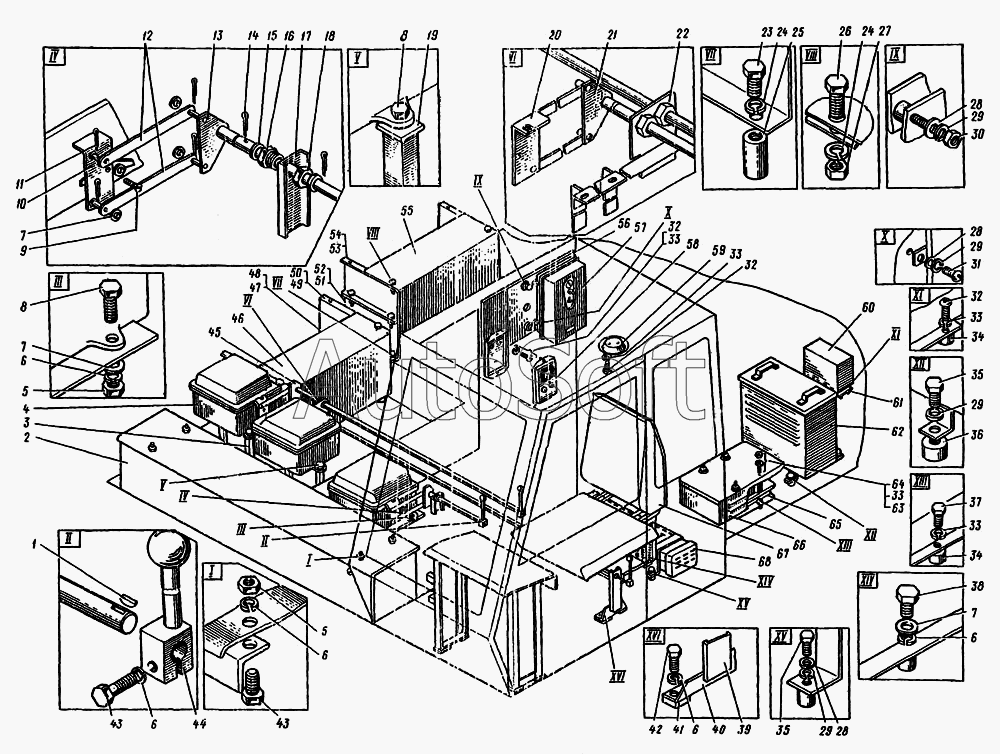

Каталог запасных частей к технике: ККЗ КС-4561А (2009). 4561А.601.00.000 Установка электрооборудования на поворотной раме
43
43
51
50
49
48
47
46
45
44
52
42
41
40
39
38
37
36
60
68
67
66
65
64
63
62
61
35
35
59
58
57
56
55
54
53
9
17
16
15
14
13
12
11
10
18
8
8
7
7
7
6
6
6
6
6
5
5
4
3
2
26
34
34
33
33
33
33
33
32
32
32
31
30
29
29
29
29
28
28
28
27
1
25
24
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Шпонка сегментная | |
| 2 | 5***2 | Шкаф силовой | |
| 3 | 4***0 | Стойка | |
| 4 | К***А | Контроллер кулачковый | |
| 5 | 5***0 | Гайка | |
| 6 | 6***0 | Шайба | |
| 7 | 1***0 | Шайба | |
| 8 | 7***0 | Болт | |
| 9 | 1***6 | Винт | |
| 10 | 4***0 | Кулиса | |
| 11 | 3***0 | Шплинт | |
| 12 | 4***7 | Шатун | |
| 13 | 4***2 | Вал | |
| 14 | 3***8 | Шплинт | |
| 15 | 1***0 | Шайба | |
| 16 | 4***4 | Втулка | |
| 17 | 4***1 | Опора | |
| 18 | 4***5 | Гайка | |
| 19 | 4***1 | Стойка | |
| 20 | 4***0 | Кулиса | |
| 21 | 4***0 | Вал | |
| 22 | 4***0 | Опора | |
| 23 | 7***6 | Болт | |
| 24 | 6***2 | Шайба | |
| 25 | 4***6 | Бобышка | |
| 26 | 7***5 | Болт | |
| 27 | 5***2 | Гайка | |
| 28 | 1***8 | Шайба | |
| 29 | 6***8 | Шайба | |
| 30 | 5***2 | Гайка | |
| 31 | 1***6 | Винт | |
| 32 | 1***0 | Винт | |
| 33 | 6***6 | Шайба | |
| 34 | 1***5 | Бобышка | |
| 35 | 7***6 | Болт | |
| 36 | 4***8 | Бобышка | |
| 37 | 7***2 | Болт | |
| 38 | 7***0 | Болт | |
| 39 | 4***1 | Опора | |
| 40 | 4***2 | Уголок | |
| 41 | 1***А | Платик | |
| 42 | 7***6 | Болт | |
| 43 | 7***0 | Болт | |
| 44 | 4***0 | Рукоятка | |
| 45 | 4***1 | Вал | |
| 46 | 4***0 | Крышка | |
| 47 | 2***1 | Ящик сопротивлений | |
| 48 | 2***1 | Ящик сопротивлений | |
| 49 | 2***2 | Ящик сопротивлений | |
| 50 | 2***6 | Ящик сопротивлений | |
| 51 | 2***2 | Ящик сопротивлений | |
| 52 | 2***1 | Ящик сопротивлений | |
| 53 | 2***6 | Ящик сопротивлений | |
| 54 | 2***7 | Ящик сопротивлений | |
| 55 | 4***1 | Крышка | |
| 56 | 4***0 | Панель | |
| 57 | О***Б | Релейный блок | |
| 58 | П***А | Плафон | |
| 59 | О***П | Указательная панель | |
| 60 | 1***6 | Кожух | |
| 61 | С***3 | Селеновый выпрямитель 380/12 В | |
| 62 | Т***1 | Трансформатор | |
| 63 | 1***2 | Шпилька | |
| 64 | 5***6 | Гайка | |
| 65 | Б***0 | Блок вентилей кремниевых | |
| 66 | 1***0 | Крышка | |
| 67 | У***0 | Сиденье машиниста унифицированое | |
| 68 | П***3 | Электропечь 380 В |
