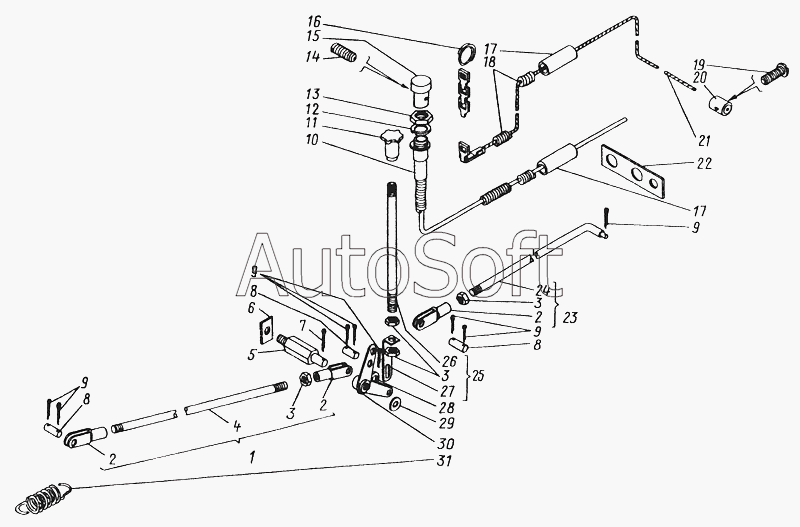

Каталог запасных частей к технике: ОЗП ТО-30 (2005). ТО-30.72.00.000. Управление
16
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
17
ТО-30.72.00.000
15
14
13
12
11
10
9
9
9
9
8
8
8
7
6
5
4
3
3
3
2
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ТО-30.72.00.000 | Т***0 | Управление | |
| 1 | Т***3 | Тяга в сборе | |
| 2 | У***А | Вилка | |
| 3 | М***5 | Гайка | |
| 4 | Т***3 | Тяга в сборе | |
| 5 | Т***5 | Ось | |
| 6 | Т***6 | Шайба | |
| 7 | 4***7 | Шплинт | |
| 8 | У***4 | Палец | |
| 9 | 3***7 | Шплинт | |
| 10 | Т***0 | Передача | |
| 11 | У***0 | Рукоятка | |
| 12 | 1***2 | Шайба | |
| 13 | М***5 | Гайка | |
| 14 | В***6 | Винт | |
| 15 | У***0 | Ручка | |
| 16 | Т***3 | Кольцо | |
| 17 | Т***6 | Втулка | |
| 18 | Т***1 | Кожух | |
| 19 | В***3 | Винт | |
| 20 | Т***8 | Фиксатор | |
| 21 | Т***0 | Трос | |
| 22 | Т***2 | Лист | |
| 23 | Т***0 | Тяга в сборе | |
| 24 | Т***1 | Тяга | |
| 25 | Т***0 | Тяга в сборе | |
| 26 | Т***1 | Тяга | |
| 27 | У***1 | Ушко | |
| 28 | 8***1 | Шайба | |
| 29 | 1***1 | Шайба | |
| 30 | Т***0 | Рычаг | |
| 31 | У***1 | Пружина |
