Каталог запасных частей к технике: Балканкар Рекорд EB-687 (2002). Подъемное устройство
1
1
2
3
3
4
4
4
5
5
5
6
6
6
7
7
7
8
8
8
9
9
9
9
10
10
10
11
11
11
12
12
12
13
13
13
13
13
14
14
14
14
15
15
15
15
16
16
17
18
19
20
20
21
22
23
23
24
25
26
27
28
28
29
30
31
32
33
34
35
35
35
35
36
36
36
36
37
38
39
40
41
42
43
44
45
46

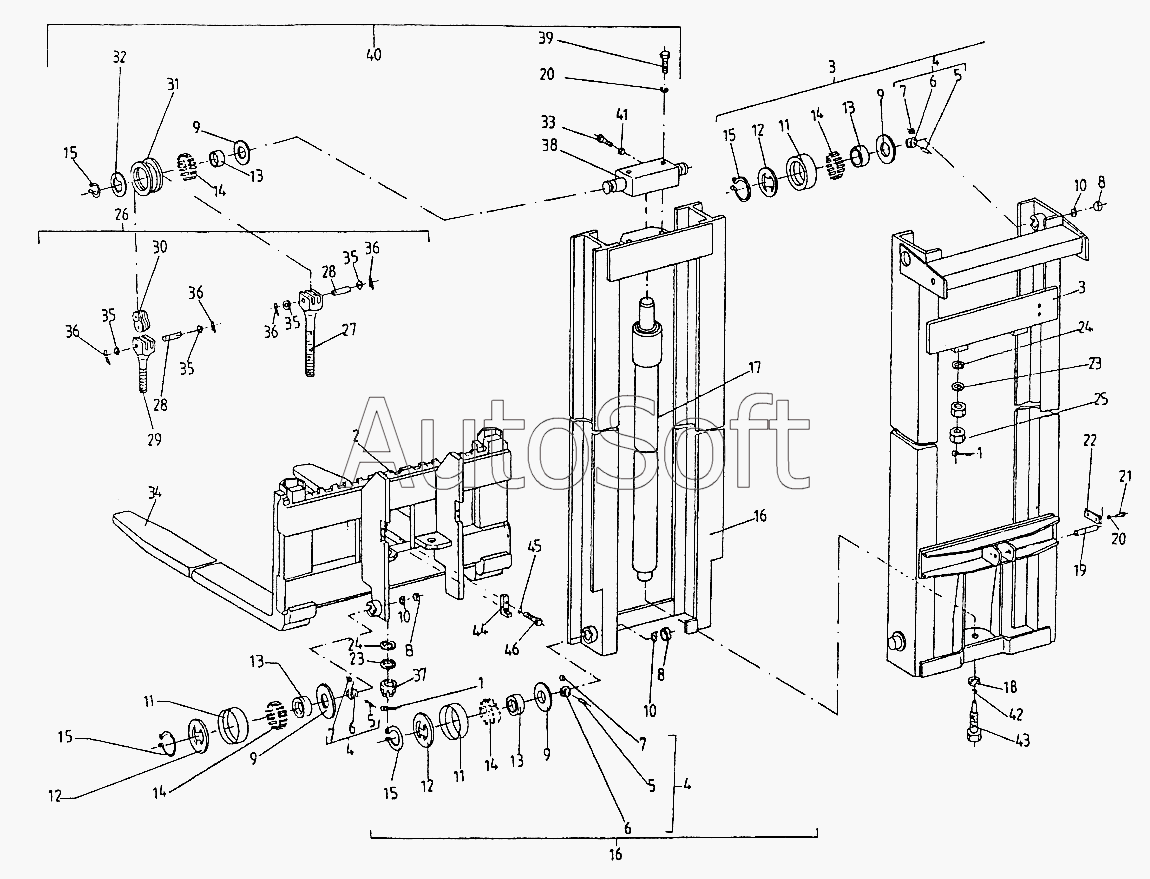

687.22.07.00.00-00
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 687.22.07.00.00-00 | 6***0 | Подъемное устройство | |
| 1 | [***] | Шплинт 4х36 БДС55-77 | |
| 2 | 6***0 | Вертикальная каретка | |
| 3 | 6***0 | Неподвижная рама | |
| 4 | 8***0 | Ролик малый в сборе | |
| 5 | 8***2 | Ось | |
| 6 | 8***1 | Корпус | |
| 7 | 8***3 | Ролик | |
| 8 | 8***4 | Пробка | |
| 9 | 8***3 | Шайба | |
| 10 | 8***8 | Шайба стопорная | |
| 11 | 8***2 | Ролик | |
| 12 | 8***7 | Крышка | |
| 13 | I***2 | Втулка | |
| 14 | I***0 | Игольчатый подшипник | |
| 15 | [***] | Кольцо 45 БДС2170-77 | |
| 16 | 6***0 | Подвижная рама | |
| 17 | 2***3 | Цилиндр | |
| 18 | 6***1 | Шайба | |
| 19 | 6***4 | Ось | |
| 20 | 2***2 | Шайба | |
| 21 | [***] | Болт В1 М10х20-5.6 БДС1232-86 | |
| 22 | [***] | Фиксирующая планка 36 БДС2348-85 | |
| 23 | [***] | Сферическая шайба Сф 16 БДС2327-73 | |
| 24 | [***] | Шайба коническая 16 БДС2327-73 | |
| 25 | [***] | Гайка М16-5 БДС744-83 | |
| 26 | 6***0 | Цепь в сборе | |
| 27 | 6***2 | Болт длинный | |
| 28 | 7***6 | Ось | |
| 29 | 6***1 | Болт короткий | |
| 30 | [***] | Цепь пластинчатая А-71х20(4+4)-А БДС4717-72 | |
| 31 | 8***6 | Ролик цепной | |
| 32 | 8***2 | Шайба | |
| 33 | [***] | Винт В1 М12х40-5.6 БДС1366-84 | |
| 34 | 9***0 | Клык вил в сборе | |
| 35 | А***8 | Шайба | |
| 36 | [***] | Шплинт 1,6х10 БДС55-77 | |
| 37 | 6***4 | Гайка корончатая | |
| 38 | 6***1 | Несущая балка | |
| 39 | [***] | Болт В1 М10х28-5.6 БДС1232-86 | |
| 40 | 6***0 | Несущая балка в сборе | |
| 41 | М***3 | Гайка | |
| 42 | 2***2 | Шайба | |
| 43 | [***] | Болт В1 М12х1,5х16-5.6 БДС1232-86 | |
| 44 | 7***3 | Ограничитель | |
| 45 | [***] | Шайба 2 8Н БДС833-82 | |
| 46 | [***] | Болт В1 М8х30-5.6 БДС1232-86 | |
| 47 | 8***6 | Пробка |
