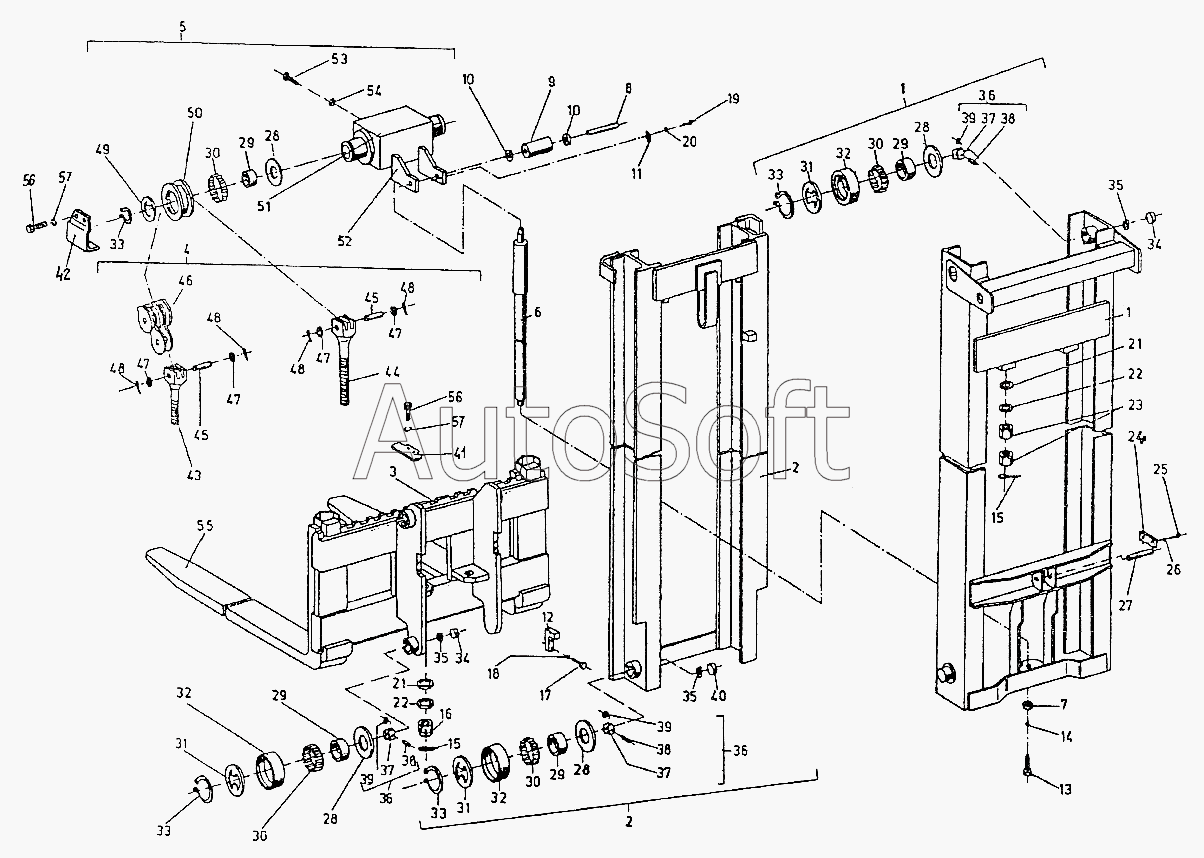

Каталог запасных частей к технике: Балканкар Рекорд EB-687 (2002). Подъемное устройство
1
1
2
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
28
28
28
29
29
29
29
30
30
30
30
31
31
31
32
32
32
33
33
33
33
34
34
35
35
35
36
36
36
37
37
37
38
38
38
39
39
39
40
41
42
43
44
45
45
46
47
47
47
47
48
48
48
48
49
50
51
52
53
54
55
56
56
57
57
687.33.17.00.00
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 687.33.17.00.00 | 6***0 | Подъемное устройство | |
| 1 | 6***0 | Неподвижная рама | |
| 2 | 6***0 | Подвижная рама | |
| 3 | 6***0 | Вертикальная каретка | |
| 4 | 6***0 | Цепь в сборе | |
| 5 | 6***0 | Несущая балка в сборе | |
| 6 | 2***5 | Цилиндр | |
| 7 | 6***1 | Шайба | |
| 8 | 8***3 | Ось | |
| 9 | 8***4 | Ролик | |
| 10 | 8***5 | Шайба | |
| 11 | 8***1 | Планка | |
| 12 | 7***3 | Ограничитель | |
| 13 | [***] | Болт В1 М12х1,5х16-5.6 БДС1232-86 | |
| 14 | 2***2 | Пружинная шайба | |
| 15 | [***] | Шплинт 4х36 БДС55-77 | |
| 16 | 6***4 | Гайка корончатая | |
| 17 | [***] | Болт В1 М8х30-5.6 БДС1232-86 | |
| 18 | 2***2 | Пружинная шайба | |
| 19 | [***] | Болт 1 М5х12-5.6 БДС1230-85 | |
| 20 | [***] | Пружинная шайба 2 5Н БДС833-82 | |
| 21 | [***] | Сферическая шайба Сф 16 БДС2327-73 | |
| 22 | [***] | Шайба коническая 16 БДС2327-73 | |
| 23 | [***] | Гайка М16-5 БДС744-83 | |
| 24 | [***] | Фиксирующая планка 36 БДС2348-85 | |
| 25 | [***] | Болт В1 М10х22-5.6 БДС1232-86 | |
| 26 | [***] | Пружинная шайба 2 10Н БДС833-82 | |
| 27 | 6***4 | Ось | |
| 28 | 8***3 | Шайба | |
| 29 | I***2 | Втулка | |
| 30 | I***0 | Игольчатый подшипник | |
| 31 | 8***7 | Крышка | |
| 32 | 8***2 | Ролик | |
| 33 | [***] | Кольцо В45 БДС2170-77 | |
| 34 | 8***4 | Пробка | |
| 35 | 8***8 | Шайба стопорная | |
| 36 | 8***0 | Ролик малый в сборе | |
| 37 | 8***1 | Корпус | |
| 38 | 8***2 | Ось | |
| 39 | 8***3 | Ролик | |
| 40 | 8***6 | Пробка | |
| 41 | 6***2 | Щит I | |
| 42 | 6***3 | Щит II | |
| 43 | 6***1 | Болт короткий | |
| 44 | 6***2 | Болт длинный | |
| 45 | 7***6 | Ось | |
| 46 | [***] | Цепь пластинчатая А-99х20(4+4)-А БДС4717-72 | |
| 47 | А***8 | Шайба | |
| 48 | [***] | Шплинт 1,6х10 БДС55-64 | |
| 49 | 8***2 | Шайба | |
| 50 | 8***6 | Ролик цепной | |
| 51 | 6***1 | Несущая балка | |
| 52 | 6***2 | Планка | |
| 53 | [***] | Винт В1 М12х40-5.6 БДС1366-84 | |
| 54 | М***3 | Гайка | |
| 55 | 9***0 | Клык вил в сборе | |
| 56 | [***] | Болт 1 М6х 14-5.6 БДС1234-85 | |
| 57 | 2***2 | Шайба |
