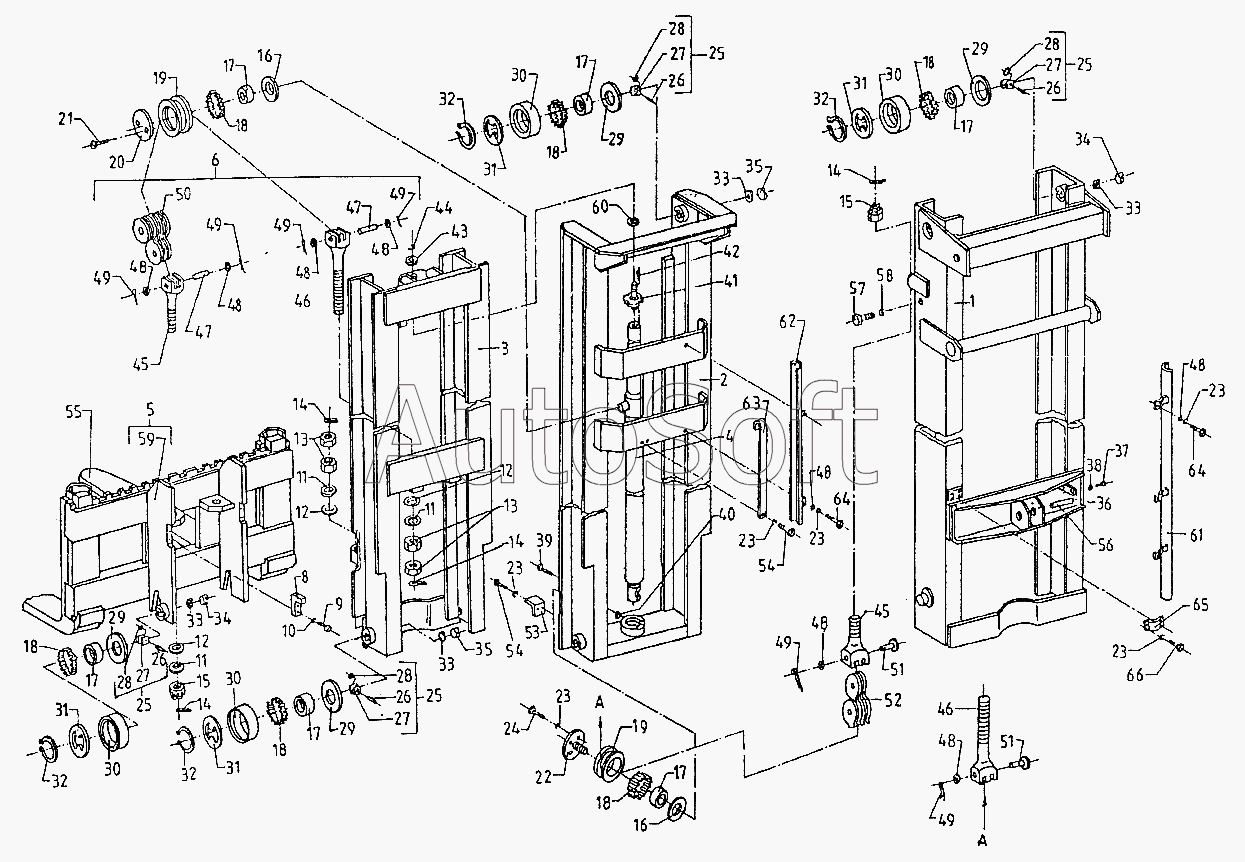

Каталог запасных частей к технике: Балканкар Рекорд EB-687 (2002). Подъемное устройство
42
50
49
49
49
49
49
49
48
48
48
48
48
48
48
48
47
47
46
46
45
45
44
43
51
51
41
40
39
38
37
36
35
35
59
687.45.07.00.00-02
66
65
64
64
63
62
61
60
34
34
58
57
56
55
54
54
53
52
9
17
17
17
17
17
17
16
16
15
15
14
14
14
14
13
13
12
12
12
11
11
11
10
18
18
18
18
18
18
8
6
5
4
3
2
1
19
19
20
21
22
23
23
23
23
23
23
24
25
25
25
25
26
26
26
26
27
27
27
27
28
28
28
28
29
29
29
29
30
30
30
30
31
31
31
31
32
32
32
32
33
33
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 687.45.07.00.00-02 | 6***2 | Подъемное устройство | |
| 1 | 6***0 | Неподвижная рама | |
| 2 | 6***0 | Рама средняя | |
| 3 | 8***0 | Рама внутренняя | |
| 4 | 4***0 | Цилиндр телескопический Т2-100/45 | |
| 5 | 6***0 | Вертикальная каретка | |
| 6 | 8***0 | Цепь внутренняя | |
| 7 | 8***0 | Цепь внешнняя | |
| 8 | 7***3 | Ограничитель | |
| 9 | [***] | Болт В1 М8х30-5.6 БДС1232-86 | |
| 10 | 2***2 | Пружинная шайба | |
| 11 | [***] | Шайба коническая 16 БДС2327-73 | |
| 12 | [***] | Сферическая шайба Сф 16 БДС2327-73 | |
| 13 | [***] | Гайка М16-5 БДС744-83 | |
| 14 | [***] | Шплинт 4х36 БДС55-77 | |
| 15 | 6***4 | Гайка корончатая | |
| 16 | 8***2 | Шайба | |
| 17 | I***2 | Втулка | |
| 18 | I***0 | Игольчатый подшипник | |
| 19 | 8***3 | Ролик | |
| 20 | 8***2 | Крышка | |
| 21 | [***] | Винт 1В М6х12-5.6 БДС1359-83 | |
| 22 | 8***4 | Болт специальный | |
| 23 | 6***2 | Пружинная шайба 2 | |
| 24 | [***] | Винт 1А М6х12-5.6 БДС832-83 | |
| 25 | 8***0 | Ролик малый в сборе | |
| 26 | 8***2 | Ось | |
| 27 | 8***1 | Корпус | |
| 28 | 8***3 | Ролик | |
| 29 | 8***3 | Шайба | |
| 30 | 8***2 | Ролик | |
| 31 | 8***7 | Крышка | |
| 32 | [***] | Кольцо В45 БДС2170-77 | |
| 33 | 8***8 | Шайба стопорная | |
| 34 | 8***4 | Пробка | |
| 35 | 8***6 | Пробка | |
| 36 | [***] | Фиксирующая планка 36 БДС2348-85 | |
| 37 | [***] | Болт В1 М10х22-5.6 БДС1232-86 | |
| 38 | [***] | Пружинная шайба 2 10Н БДС833-82 | |
| 39 | [***] | Винт в М12х35-6.6 БДС1366-84 | |
| 40 | М***3 | Гайка | |
| 41 | 8***2 | Специальная гайка | |
| 42 | 2***3 | Винт | |
| 43 | [***] | Круглая гайка М33х1,5 БДС3266-73 | |
| 44 | В***7 | Кольцо | |
| 45 | 6***1 | Болт короткий | |
| 46 | 6***2 | Болт длинный | |
| 47 | 7***6 | Ось | |
| 48 | А***8 | Шайба | |
| 49 | [***] | Шплинт 1,6х10 БДС55-77 | |
| 50 | [***] | Цепь пластинчатая А-51х20(4+4)-А БДС4717-72 | |
| 51 | 8***1 | Ось | |
| 52 | [***] | Цепь пластинчатая А-89х20(4+4)-А БДС4717-72 | |
| 53 | 8***2 | Ограничитель | |
| 54 | [***] | Болт 1В М6х12-5.6 БДС1230-88 | |
| 55 | 9***0 | Клык вил в сборе | |
| 56 | 6***4 | Ось | |
| 57 | 8***5 | Болт ограничительный | |
| 58 | [***] | Шайба 2 18Н БДС833-82 | |
| 59 | 6***0 | Рама | |
| 60 | 8***3 | Кольцо | |
| 61 | 8***0 | Неподвижная направляющая | |
| 62 | 8***0 | Подвижная направляющая | |
| 63 | 6***2 | Гнутая планка | |
| 64 | [***] | Болт 1 М6х14-5.6 БДС1230-85 | |
| 65 | 6***2 | Скоба | |
| 66 | [***] | Болт 1 М6х16-5.6 БДС1230-85 |
