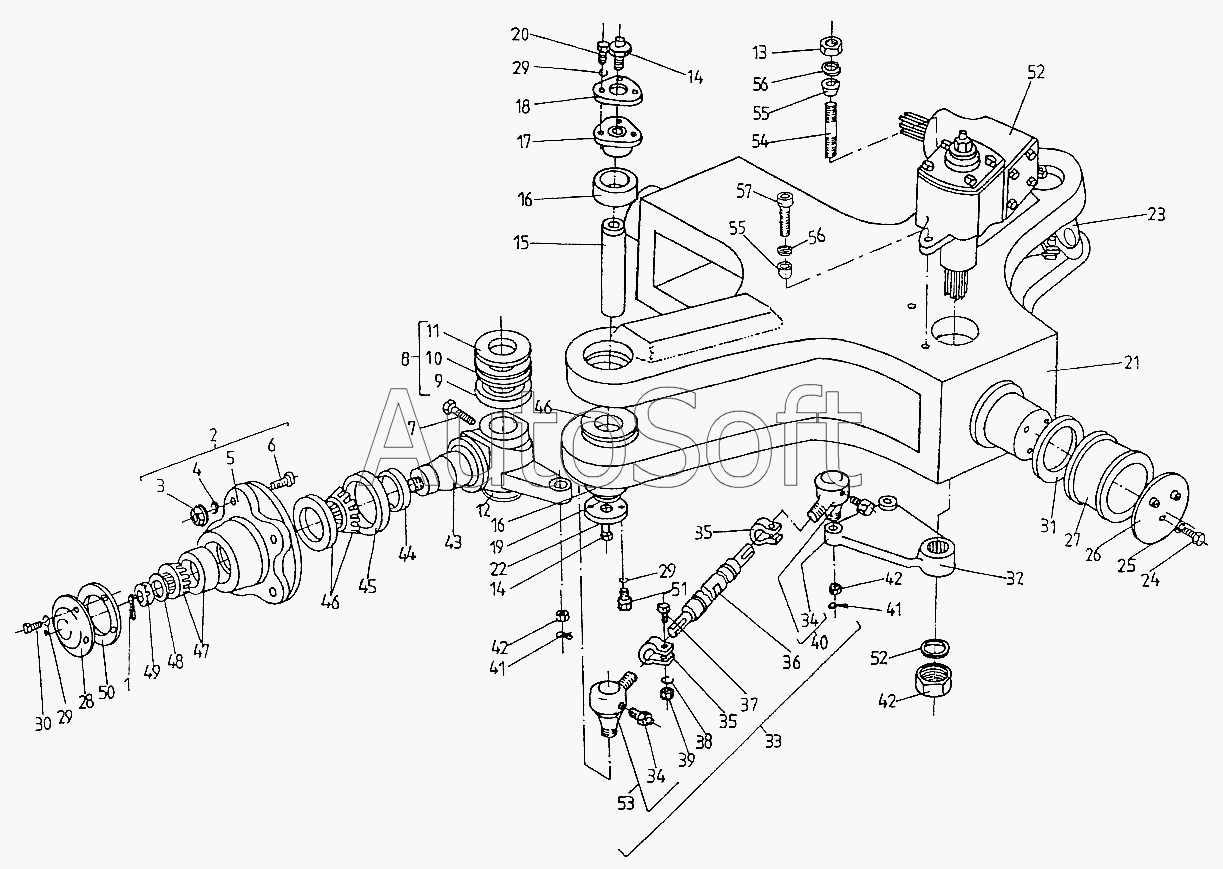

Каталог запасных частей к технике: Балканкар Рекорд EB-687 (2002). Управляемый мост
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
29
29
30
31
32
33
34
34
35
35
36
37
38
39
40
41
41
42
42
42
43
44
45
46
46
47
48
49
50
51
52
52
53
54
55
55
56
56
57
4900.00.00.00-02
4900.00.00.00-03
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4900.00.00.00-02 | 4***2 | Управляемый мост | |
| 4900.00.00.00-03 | 4***3 | Управляемый мост | |
| 1 | [***] | Шплинт 5х36 БДС55-77 | |
| 2 | 4***0 | Ступица в сборе | |
| 3 | 4***2 | Специальная гайка | |
| 4 | С***1 | Сферическая пружинная шайба | |
| 5 | 4***2 | Ступица | |
| 6 | 7***3 | Болт колесный М14х1,5 | |
| 7 | [***] | Винт М12х35-8.8 БДС1368-73 | |
| 8 | 4***0 | Упорный подшипник в сборе | |
| 9 | 4***2 | Крышка | |
| 10 | [***] | Подшипник 8205 ГОСТ6874-75 | |
| 11 | 4***1 | Крышка | |
| 12 | 6***1 | Регулирующая пластина | |
| 13 | [***] | Гайка М14-8 БДС744-83 | |
| 14 | [***] | Пресс-масленка 2.1.45 БДС1640-81 | |
| 15 | 4***6 | Болт поворотного кулака | |
| 16 | [***] | Подшипник 942/25 ГОСТ4060-78 | |
| 16 | [***] | Подшипник 943/25 ГОСТ4060-78 | |
| 17 | 4***5 | Уплотняющая крышка | |
| 17 | 4***7 | Уплотняющая крышка | |
| 18 | 4***3 | Крышка | |
| 19 | 4***4 | Шайба | |
| 20 | [***] | Болт 1 М6х16-5.6 БДС1230-85 | |
| 21 | 4***0 | Балка в сборе | |
| 22 | 4***3 | Крышка | |
| 23 | 4***3 | Поворотный кулак правый | |
| 24 | [***] | Болт В2 М12х25-5.6 БДС1232-86 | |
| 25 | 2***2 | Шайба | |
| 26 | 4***9 | Шайба | |
| 27 | 4***0 | Втулка упругая | |
| 28 | 4***1 | Крышка | |
| 29 | 2***2 | Шайба | |
| 30 | [***] | Винт 1А М6х12-5.6 БДС832-76 | |
| 31 | 4***8 | Шайба | |
| 32 | 4***1 | Рычаг со шлицевым отверстием | |
| 33 | 4***0 | Штанга в сборе | |
| 34 | 1***1 | Пресс-масленка | |
| 35 | 4***2 | Скоба | |
| 36 | 4***1 | Штанга | |
| 37 | [***] | Болт В1 М10х40-8.8 БДС1232-86 | |
| 38 | 2***2 | Шайба | |
| 39 | [***] | Гайка 1-8 БДС1259-83 | |
| 40 | 8***0 | Соединение шаровое 22 | |
| 41 | [***] | Шплинт 3,2х28 БДС55-77 | |
| 42 | [***] | Гайка М12х1,5-05-А БДС1254-90 | |
| 43 | 4***2 | Поворотный кулак левый | |
| 44 | 5***9 | Втулка | |
| 45 | [***] | Уплотнение Б 55х75х10-1 БДС9954-83 | |
| 46 | [***] | Подшипник 7207 ГОСТ333-79 | |
| 47 | [***] | Подшипник 7306 ГОСТ333-79 | |
| 48 | 4***7 | Шайба с зубом | |
| 49 | 4***0 | Гайка с прорезями | |
| 50 | 4***8 | Шайба уплотнительная | |
| 51 | [***] | Болт 1 М6х12-5.6 БДС1230-85 | |
| 52 | 5***0 | Рулевой механизм | |
| 53 | 8***0 | Соединение шаровое 22 | |
| 54 | 4***2 | Шпилька | |
| 55 | 7***4 | Втулка коническая | |
| 56 | 2***2 | Шайба | |
| 57 | [***] | Винт М14х50-8.8 БДС2171-83 |
