Каталог запасных частей к технике: Балканкар Рекорд EB-687 (2002). Система управления
1
2
2
3
3
4
4
4
5
6
7
8
9
10
11
12
13
13
13
14
15
16
16
17
18
19
20
20
20
21
21
21
22
22
23
23
24
24
25
26
27
28
29
30
30
31
31
32
33
34
35
36
37
38
39
39
39
40
41
42
43
44
45
46
47
48
49
50
50

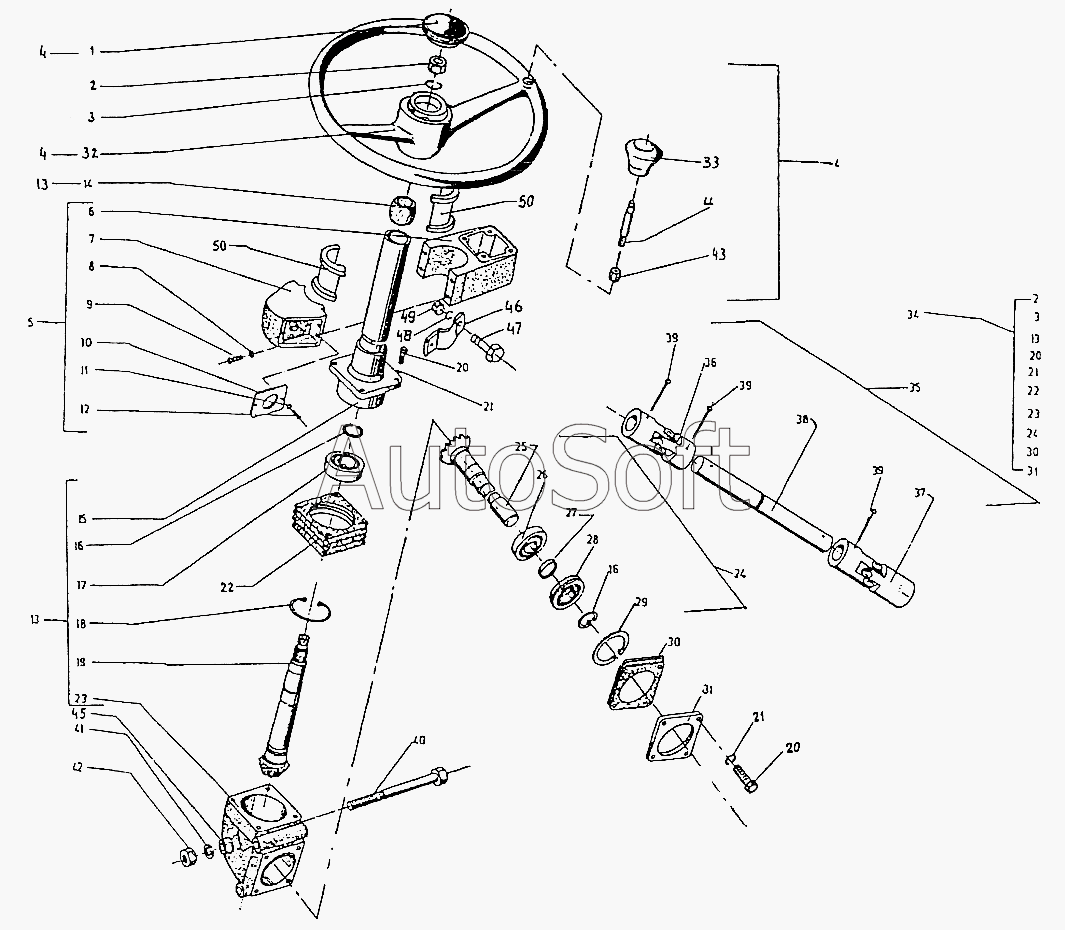

687.33.06.00.00
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 687.33.06.00.00 | 6***0 | Система управления | |
| 1 | 8***1 | Крышка | |
| 2 | [***] | Гайка М18х1,5-8 БДС1262-83 | |
| 3 | [***] | Пружинная шайба 2 18Н БДС833-82 | |
| 4 | 8***0 | Рулевое колесо | |
| 5 | 7***0 | Коробка | |
| 6 | 7***1 | Коробка в сборе | |
| 7 | 7***2 | Крышка | |
| 8 | А***8 | Шайба | |
| 9 | [***] | Винт 1 М6х25-5.6 БДС8226-71 | |
| 10 | 7***2 | Крышка | |
| 11 | [***] | Шайба АМ4 БДС206-78 | |
| 12 | [***] | Винт 1 М4х10-5.6 БДС8226-71 | |
| 13 | 5***0 | Колонна в сборе | |
| 14 | 5***3 | Втулка | |
| 15 | 5***0 | Крышка в сборе | |
| 16 | В***7 | Кольцо | |
| 17 | [***] | Подшипник 60206 ГОСТ7242-81 | |
| 18 | [***] | Кольцо А62 БДС2170-77 | |
| 19 | 5***0 | Вал с шестерней | |
| 20 | [***] | Болт 1 М8х22-8.8 БДС1232-86 | |
| 21 | 2***2 | Пружинная шайба | |
| 22 | 5***5 | Уплотнение | |
| 23 | 5***1 | Картер | |
| 24 | 5***0 | Вал с шестерней в сборе | |
| 25 | 5***1 | Вал с шестерней | |
| 26 | 6***2 | Подшипник | |
| 27 | 5***2 | Втулка распорная | |
| 28 | 5***2 | Подшипник 60206 | |
| 29 | 6***8 | Пружинная шайба предохранительная | |
| 30 | [***] | Регулирующая пластина | |
| 31 | 5***4 | Крышка | |
| 32 | 8***0 | Рулевое колесо D=360 | |
| 33 | 7***0 | Рукоятка пластмассовая | |
| 34 | 5***0 | Рулевая колонна | |
| 35 | 5***0 | Стержень в сборе | |
| 36 | 5***0 | Карданная муфта | |
| 37 | 5***0 | Карданная муфта со шлицами | |
| 38 | 5***1 | Стержень в сборе | |
| 39 | [***] | Штифт 10х55 БДС3954-70 | |
| 40 | [***] | Болт 1 М14х120-8.8 БДС2662-72 | |
| 41 | 2***2 | Шайба | |
| 42 | [***] | Гайка М14-5 БДС744-83 | |
| 43 | М***3 | Гайка | |
| 44 | 8***1 | Болт специальный | |
| 45 | 6***1 | Шайба | |
| 46 | 6***2 | Скоба | |
| 47 | [***] | Болт 1 М8х25-5.6 БДС1232-86 | |
| 48 | [***] | Шайба 2 8Н БДС833-82 | |
| 49 | М***3 | Гайка | |
| 50 | 7***2 | Полувтулка |
